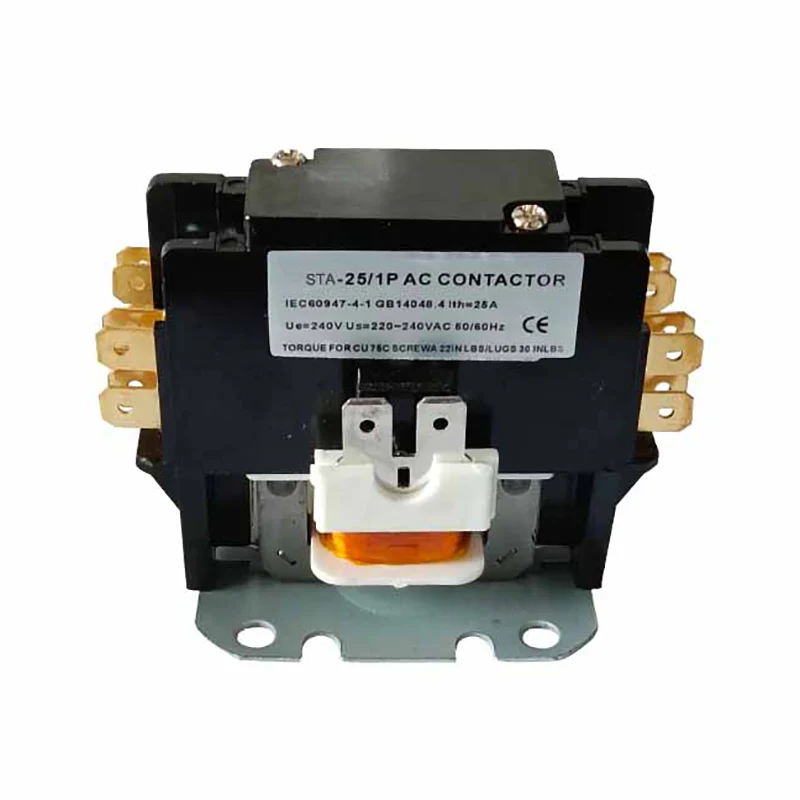

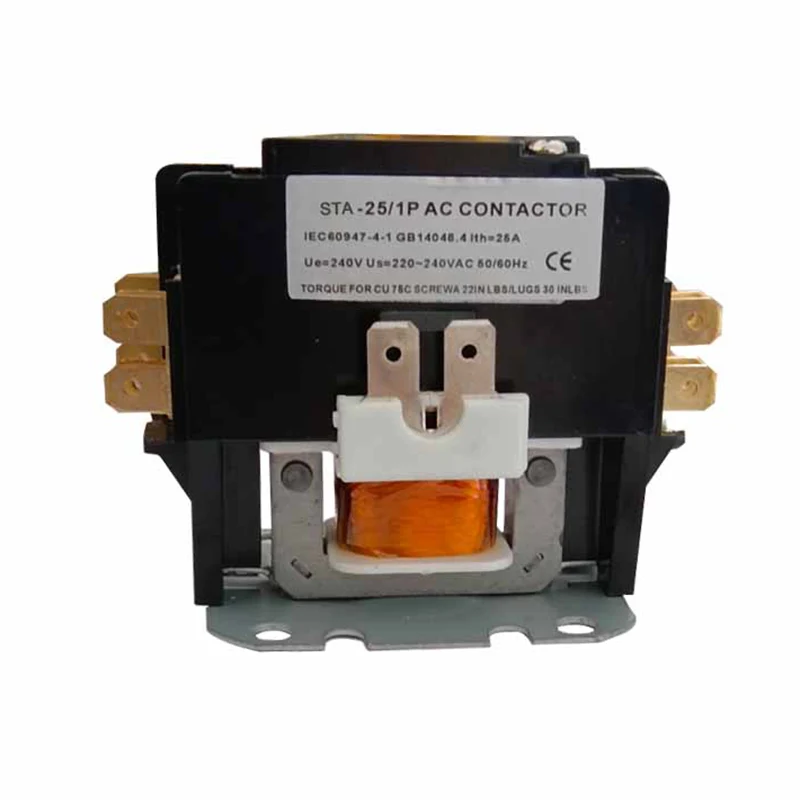

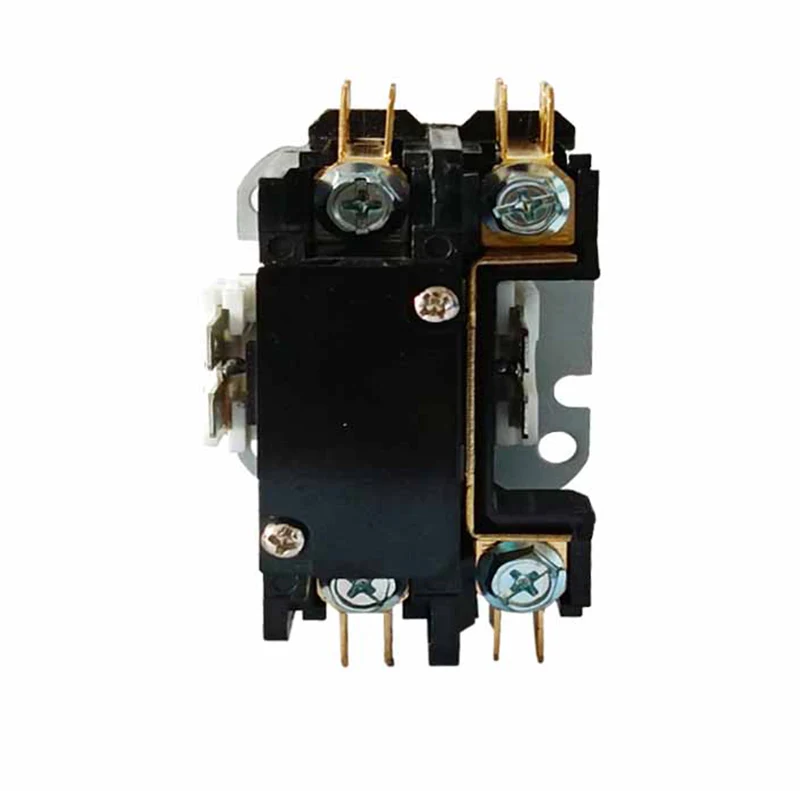

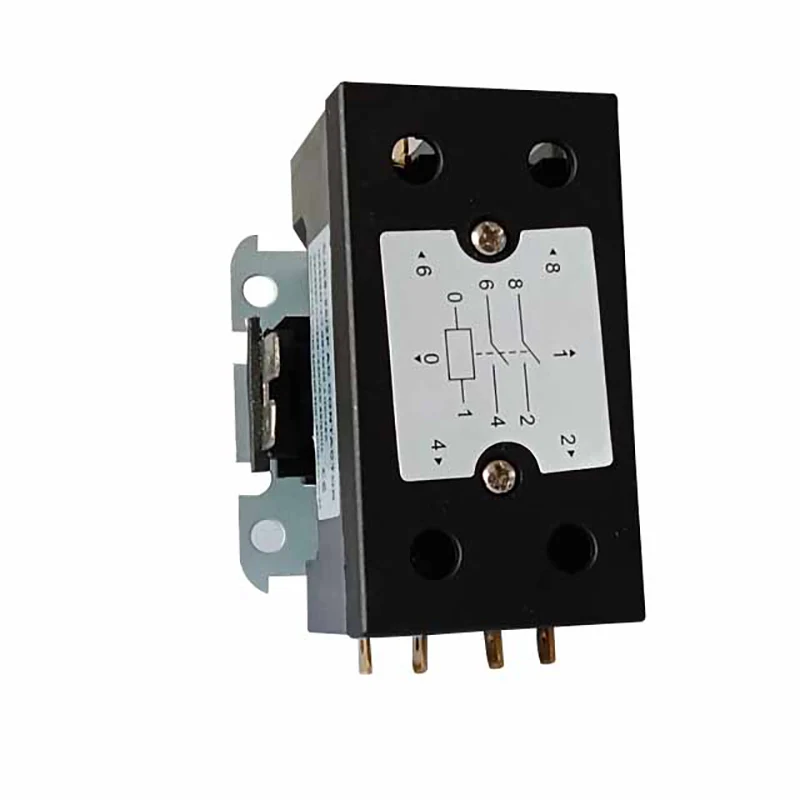

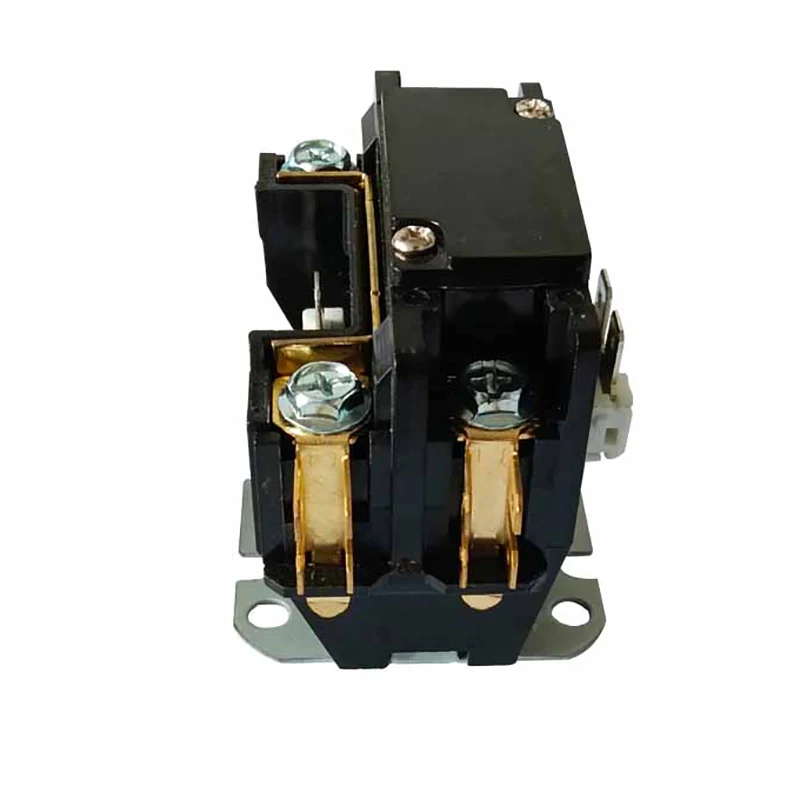

Contactor de condicionament AIR AIR 1.5P 25A

Principi de funcionament

Quan la bobina del contactor de condicionament de CA de AIR 1.5P 25A està energitzada, el nucli de ferro es converteix en magnètic i atrau el sistema de contacte per tancar -se, connectant així la càrrega elèctrica a la font d’alimentació. Quan la bobina es desaconsella, el nucli de ferro perd el seu magnetisme i el sistema de contacte està separat per una molla, desconnectant així la càrrega de la font d’alimentació. D’aquesta manera, el contactor permet el control remot de la càrrega elèctrica.

Aplicació del contactor de propòsit definit:

• CJX9 (o STA) Sèrie Condició de l’aire El contactor AC s’aplica principalment a una línia de AC 50Hz o 60Hz, la tensió d’aïllament nominal és de 240V i el corrent de funcionament nominal fins a 60A, s’utilitza per tancar o apagar la línia

• Els contactors d’aire condicionat tenen un propòsit definitiu El contactor de CA està dissenyat per utilitzar -lo en sistemes de refrigeració, aire condicionat i escalfament elèctric.

• Les connexions d’alimentació es poden fer amb terminals de cargol amb connexions ràpides o terminals LUG amb connexions ràpides

• Compleixen amb IEC60947-4-1

Estructura i característiques

Estructura:

Sistema electromagnètic: inclòs la bobina, el nucli i altres components, utilitzat per generar flux magnètic per impulsar l’obertura i el tancament del sistema de contacte.

Sistema de contacte: inclòs el contacte principal i el contacte auxiliar, el contacte principal s’utilitza per portar corrent elevat i el contacte auxiliar s’utilitza per adonar -se de la transmissió i la retroalimentació del senyal de control.

Dispositiu d’extinció d’arc: s’utilitza per extingir l’arc generat quan el contacte està desconnectat per protegir el contacte dels danys.

Shell: S'utilitza per protegir els components interns de l'entorn extern, alhora que proporciona una dissipació de calor.

Característiques:

Amb un propòsit ben definit i un disseny específic per a sistemes de potència específics i tipus de càrrega.

El sistema de contacte es fabrica a partir de materials d’alta qualitat amb una bona conductivitat elèctrica i resistència al desgast.

El sistema electromagnètic té una força de succió suficient per implicar i alliberar els contactes de manera fiable.

El dispositiu d’extinció d’arc pot extingir eficaçment l’arc i protegir els contactes dels danys.

La closca està raonablement dissenyada amb força suficient i rendiment de dissipació de calor.
