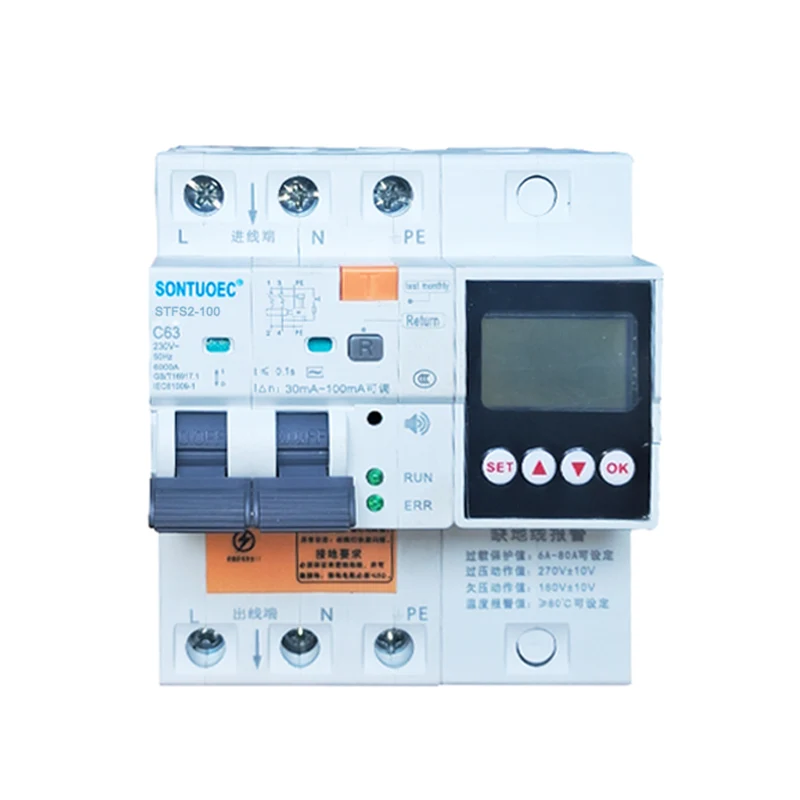

100A 2p 4p RCBO multifuncional

El RCBO multifuncional STSF2-100 100A 2p 4p és adequat per a CA 50/60Hz, classificat en un circuit amb una tensió de 230V-400V i un corrent nominal de 100A, quan una persona està electrocutada o la xarxa elèctrica té fuites. Quan les fuites, la sobretensió i la baixa tensió arriben als valors establerts, l'interruptor de corrent residual pot funcionar ràpidament en un període de temps molt curt, tallar ràpidament la font d'alimentació. Quan la temperatura de control de l'interruptor de corrent residual arriba al valor establert, el cable de terra de control no està connectat. Quan està connectat, el producte emet un so d'alarma per protegir la seguretat del personal i dels equips elèctrics, i pot evitar-ho Evitar danys als equips causats per sobretensió a la xarxa elèctrica. Té sobrecàrregues, curtcircuits, fuites, sobretensió Les funcions de protecció contra subtensió i sobretemperatura també es poden utilitzar per encendre i apagar dispositius elèctrics de manera intermitent en circumstàncies normals. Circuits d'il·luminació, especialment indicats per a sistemes de distribució d'il·luminació industrial i comercial. El producte té un volum petit, una estructura compacta i una millor rendibilitat que altres productes similars. Té un aspecte bonic, L'alta capacitat de trencament el converteix en una bona opció per a la distribució d'energia domèstica. Aquest producte compleix les normes GB/T 16917.1 i IEC 61009-1 i ha obtingut la certificació CE.

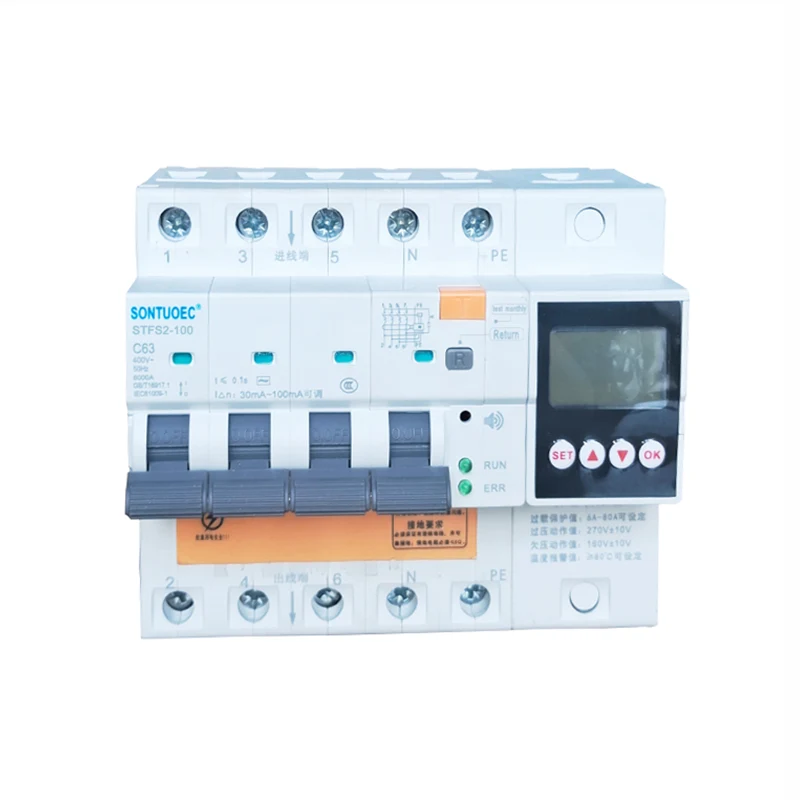

Model:STFS2-100

Envieu la consulta

Descripció del producte

Model	STFS2-100 Tipus elèctric
Característiques del corrent residual	AC
Estàndard	IEC/EN 61009-1
Sensibilitat nominal△n	0,03, 0,1, 0,3
Pol núm	Pol: 1P+N+PE; 3P+N+PE
Corrent nominal (A)	6A, 10A, 16A, 20A, 25A, 32A, 40A, 63A, 80A, 100A
Tensió nominal (V)	240/415V ;230/400V
Corrent de funcionament residual nominal	10ma, 30ma, 100ma, 300ma, 500ma
Curtcircuit residual condicional nominal actual	6KA
Resistència electro-mecànica	més de 4000 cicles
FUNCIÓ:	protecció contra fuites, Protecció de corrent de sobrecàrrega, protecció contra curtcircuits, protecció sota tensió, protecció contra sobretensió, Corrent nominal / voltatge ajustable, Protecció de temperatura, Alarma d'entrada d'aigua i així successivament.

TEMPERATURA DE L'AIRE ENTORN:

1. La temperatura de l'aire ambient no ha de ser inferior a -5 1C, no superior a +40 C, i el valor mitjà diari no ha de superar els +35 C.

2. Altitud: L'altitud del lloc d'instal·lació no ha de superar els 2000 m.

3.Condicions atmosfèriques

L'aire és net, i a una temperatura màxima de +40 °C, la humitat relativa de l'aire no és alta Més del 50%. Es permet una humitat relativa més alta a temperatures més baixes, com ara +20 C,

La humitat relativa no ha de superar el 90%. A causa de la condensació moderada ocasional causada pels canvis de temperatura, s'ha de prestar atenció a prendre les mesures adequades.

4. Categoria d'instal·lació Les categories d'instal·lació són lI i III

Corrent i nombre de pols

100A: Això indica que el RCBO té una capacitat de 100 amperes. El valor nominal de corrent és el valor màxim de corrent que l'interruptor pot portar contínuament sense causar sobreescalfament ni danys.

2p, 4p: la "p" aquí representa el nombre de pols, és a dir, el nombre de fases del circuit a les quals es pot connectar l'interruptor. 2p significa que l'interruptor es pot connectar a dues fases del circuit (normalment foc i zero), mentre que 4p significa que es pot connectar a quatre fases del circuit (generalment foc trifàsic i zero).

Multifuncional

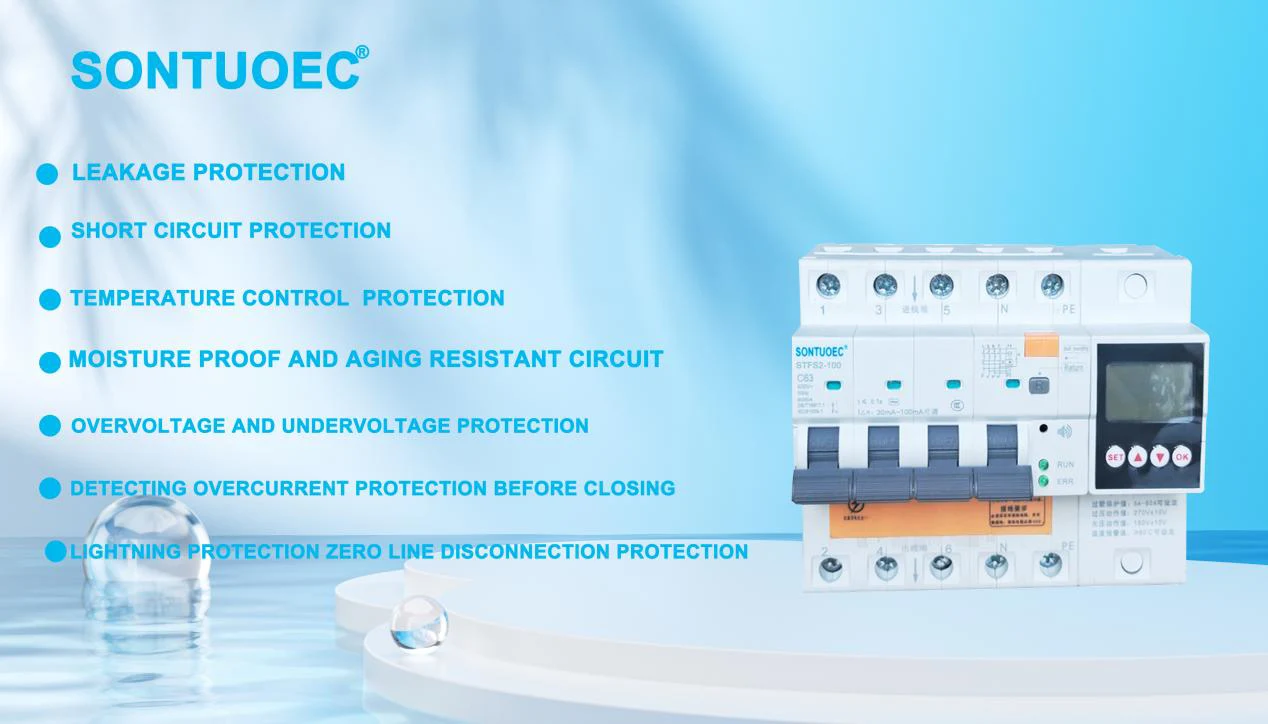

Multifuncional indica que aquest RCBO multifuncional 100A 2p 4p està equipat amb una varietat de funcions de protecció. A més de la protecció bàsica contra sobrecàrregues i curtcircuits, també pot proporcionar protecció contra fuites, protecció contra subtensió, protecció contra sobretensió, etc. protecció de temperatura, alarma d'entrada d'aigua, corrent i tensió ajustables. Aquestes proteccions permeten que el RCBO proporcioni una protecció més completa per a circuits i equips.

100A 2p 4p Multifunctional RCBO

Avís!

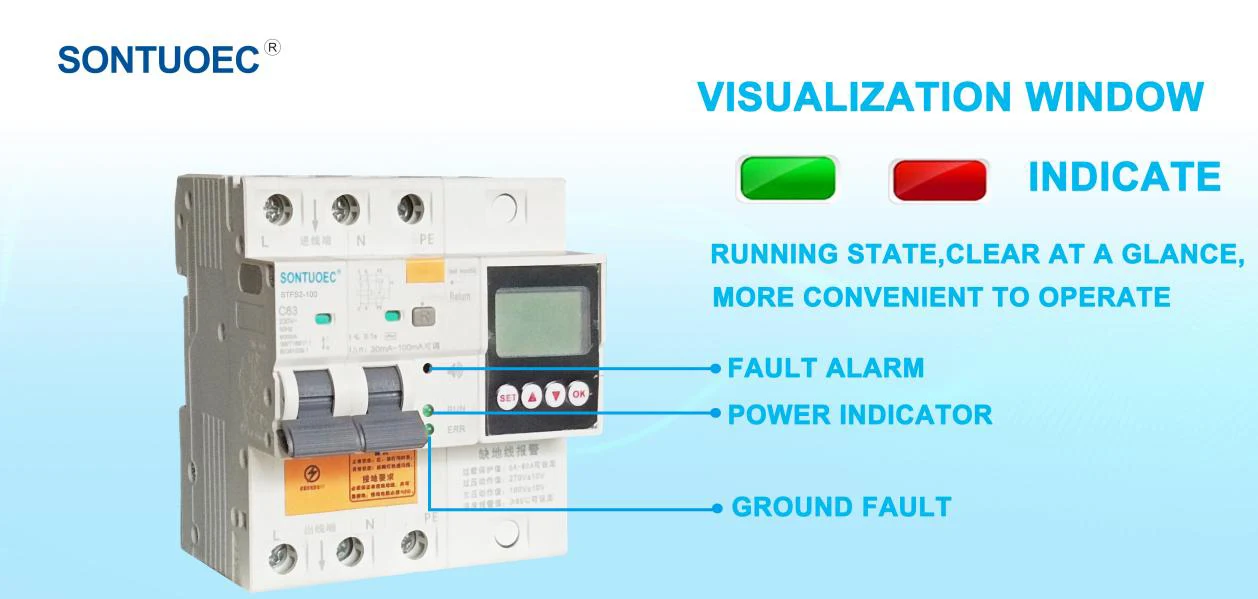

Avís estat normal: llum verda encès;

Estat anormal: la llum està apagada

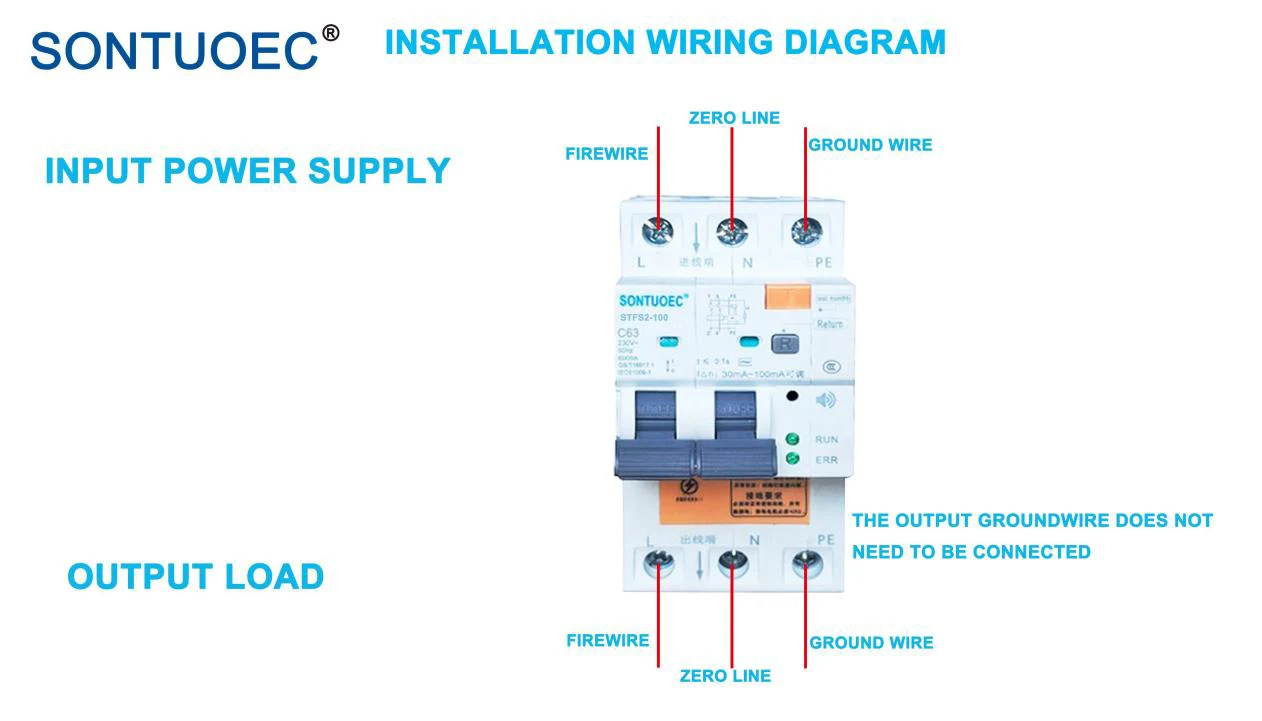

Requisits de connexió a terra:

Cal assegurar-se que hi ha un cable de terra entrant i un cable de terra, i la resistència de la presa de terra ha de ser s 5Q!

Escenari d'aplicació

Com que RCBO té una varietat de funcions de protecció, sovint s'utilitza en circuits que requereixen seguretat personal, com ara circuits elèctrics per a il·luminació, potència feble i aparells elèctrics a les llars i llocs públics. Aquests llocs sovint es caracteritzen per l'aigua i la humitat, que poden provocar fàcilment accidents de fuites. A més, RCBO també es pot utilitzar en sistemes elèctrics industrials on la seguretat humana és un requisit previ, com ara circuits de control de llum perifèrics, sistemes de radar i instruments d'exploració geològica.
