1p+n tipus electrònic RCBO

1p+n Tipus electrònic RCBOIS Un tipus especial de disjuntor que utilitza el principi electromagnètic per detectar i tallar el corrent residual (corrent de fuita) al circuit, evitant així incendis elèctrics i accidents de xoc elèctric personals. Al mateix temps, també té una funció de protecció de sobrecàrrega, que pot tallar automàticament la font d’alimentació quan el circuit està sobrecarregat o curtcircuitat per protegir la seguretat del circuit i dels equips.

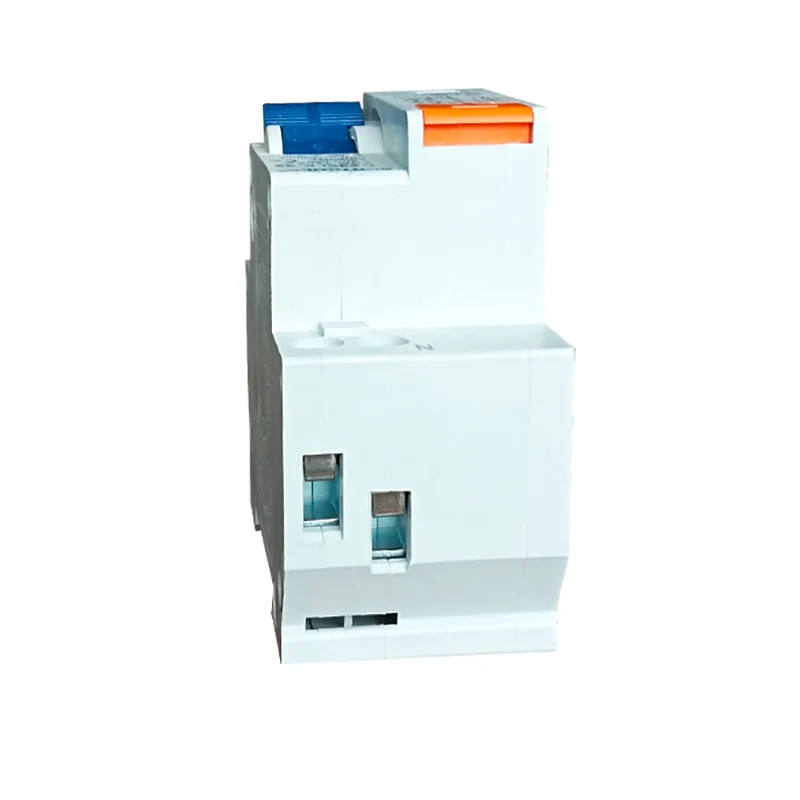

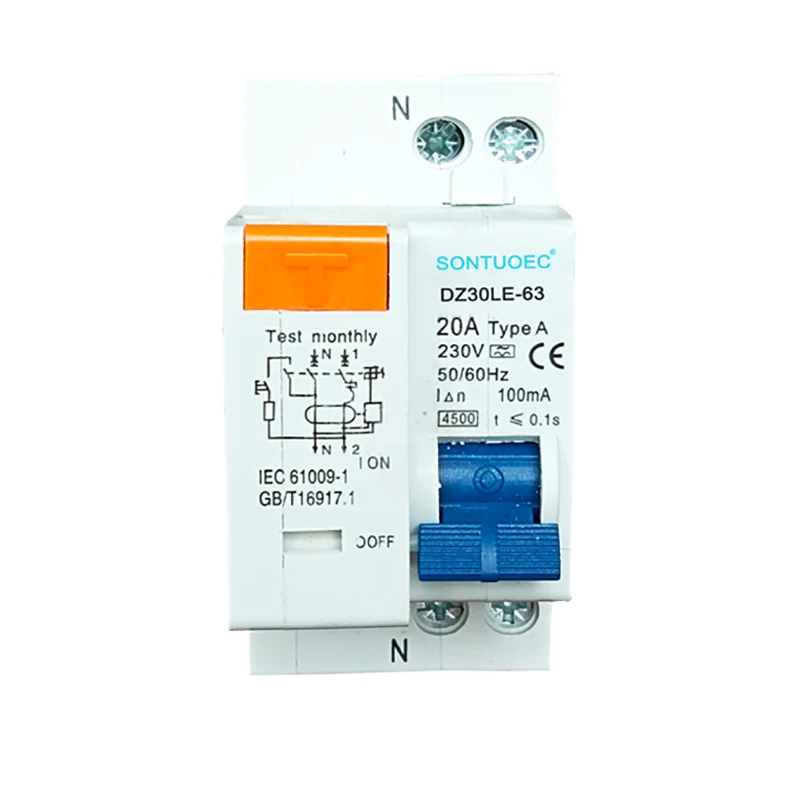

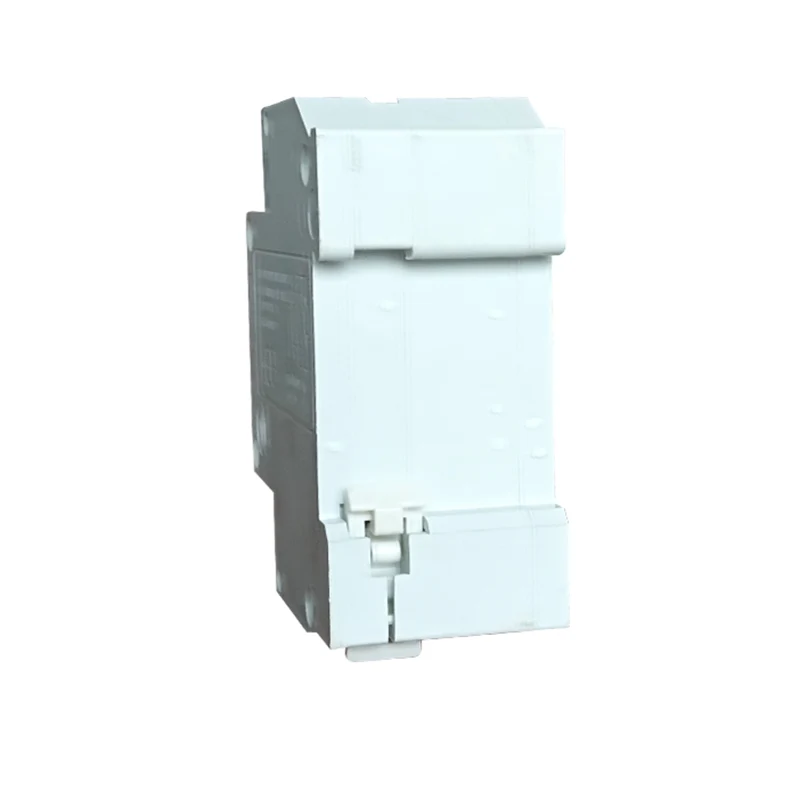

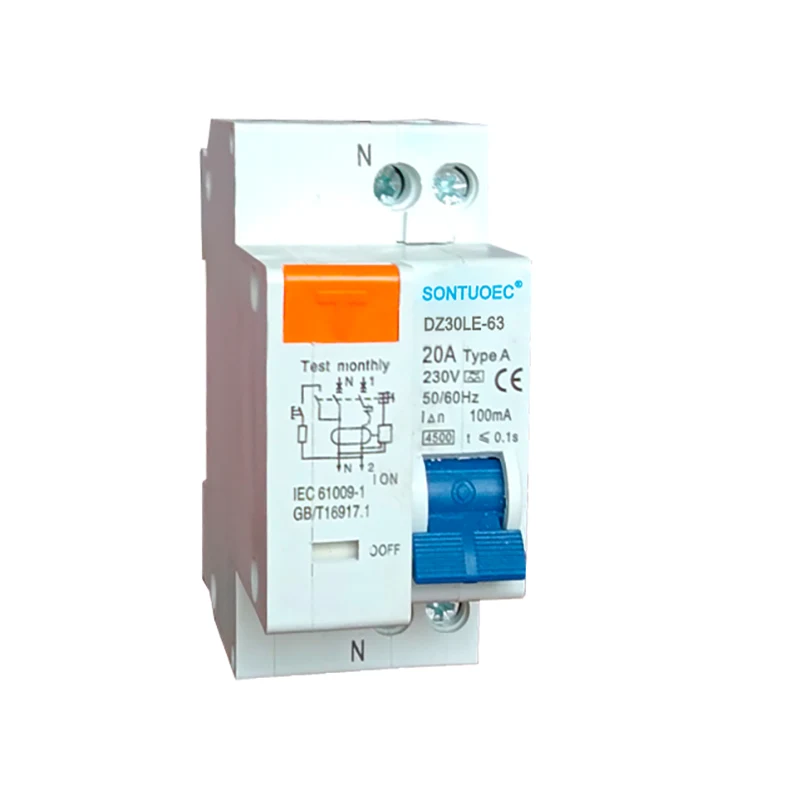

Model:DZ30LE-63

Envieu la consulta

Descripció del producte

Nom del producte	DZ30L-63
Model	Tipus electrònic (MCB+RCD)
Pol	1p+n	1p+n
Corrent nominal (a)	6a, 10a, 16a, 20a, 25a, 32a, 40a, 63a
Corrent de curtcircuit residual nominal nominal	3ka, 4,5ka; 6ka
Estàndard	IEC61009-1
Resistència electro-macànica	Més de 4.000 cicles
Corrent operatiu residual nominal	10mA, 30mA, 100mA, 300mA, 500mA

Principi de treball

 Detecció de corrent residual: quan hi ha corrent residual al circuit, el transformador de corrent de seqüència zero a la RCBO detectarà aquest senyal i el convertirà en un senyal elèctric per al processament.

 Processament i comparació de senyal: el senyal de corrent residual detectat serà amplificat, filtrat i processat, i després es compararà amb el valor de corrent d’acció preestablert.

 Acció de disminució: quan el corrent residual arriba o supera el valor de corrent d’acció preestablert, l’RCBO desencadenarà el mecanisme de disminució per tallar la potència del circuit principal.

Característiques i avantatges

 Principi electromagnètic: Utilitzant el principi electromagnètic per a la detecció de corrent residual, es caracteritza per una alta sensibilitat i una velocitat de resposta ràpida.

 Protecció multifuncional: a més de la funció de protecció de corrent residual, també té una funció de protecció sobrecorrent, que pot protegir de forma exhaustiva la seguretat dels circuits i els equips.

 Segur i fiable: RCBO adopta components electrònics avançats i un mecanisme d’alliberament, que té una alta fiabilitat i seguretat.

 Fàcil d’instal·lar i mantenir: l’estructura de RCBO és raonablement dissenyada, fàcil d’instal·lar i, alhora, fàcil de dur a terme el manteniment i la revisió.

Aquesta funció RCBO de tipus electrònic 1P+N com a combinació del disjunt de circuits i dispositiu de corrent residual, que protegeixen els humans de la falla de l’electricitat a causa del corrent de falla de curtcircuit, de curtcircuit. És auto-protecció fins a un corrent màxim de curtcircuit 32A o 63A. I complir amb IEC estàndard/EN 61009.1.

1. Proporcionar la protecció contra el corrent de la falla/fuga de terra i la funció de l'aïllament

2. Alta capacitat de suport de corrent de curtcircuit

4. Equipat amb terminals de connexió protegida dels dits

5. Automàticament desconnecteu el circuit quan es produeix el corrent de falla/fuga de terra i supera la sensibilitat nominal

6. Independent de l’alimentació i la tensió de la línia, i lliure d’interferències externes, fluctuació de tensió.
