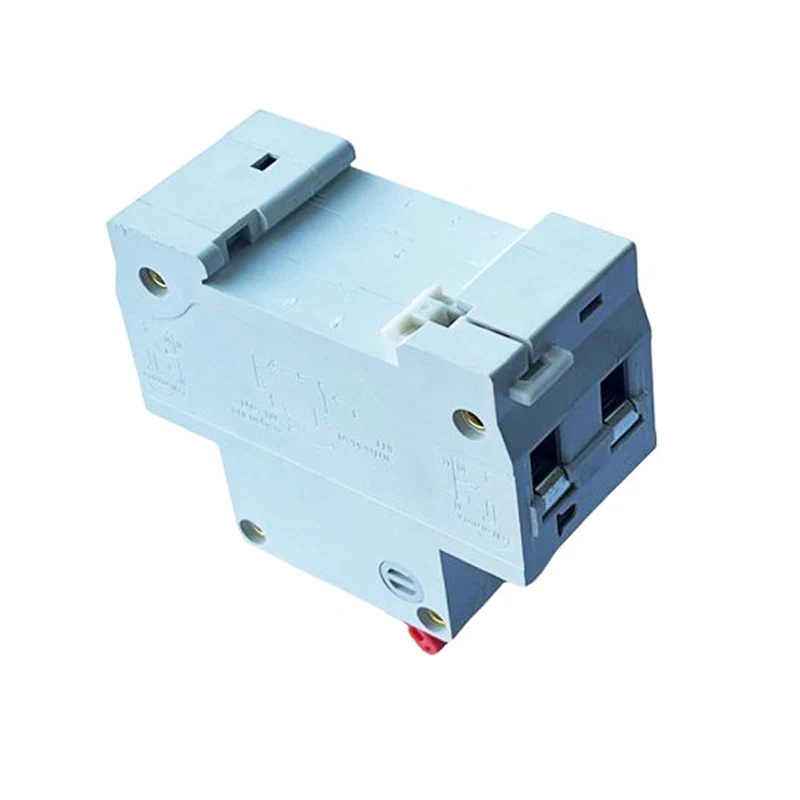

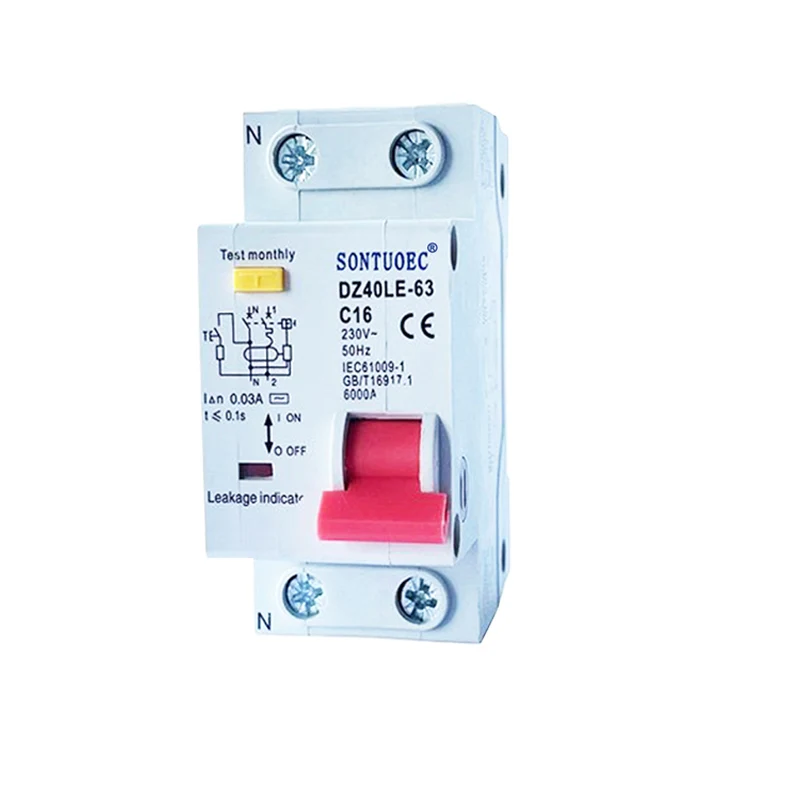

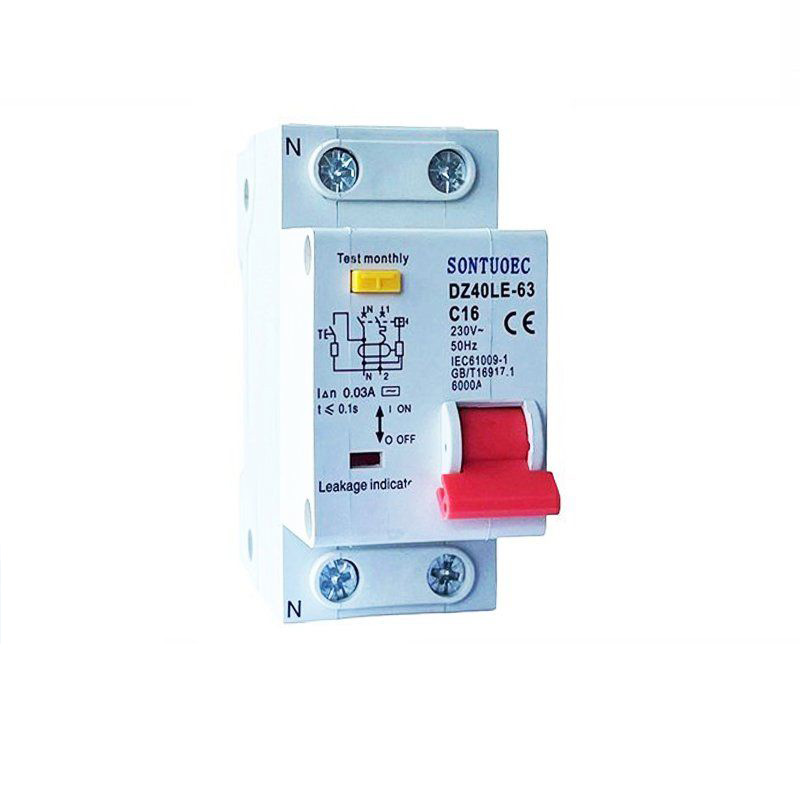

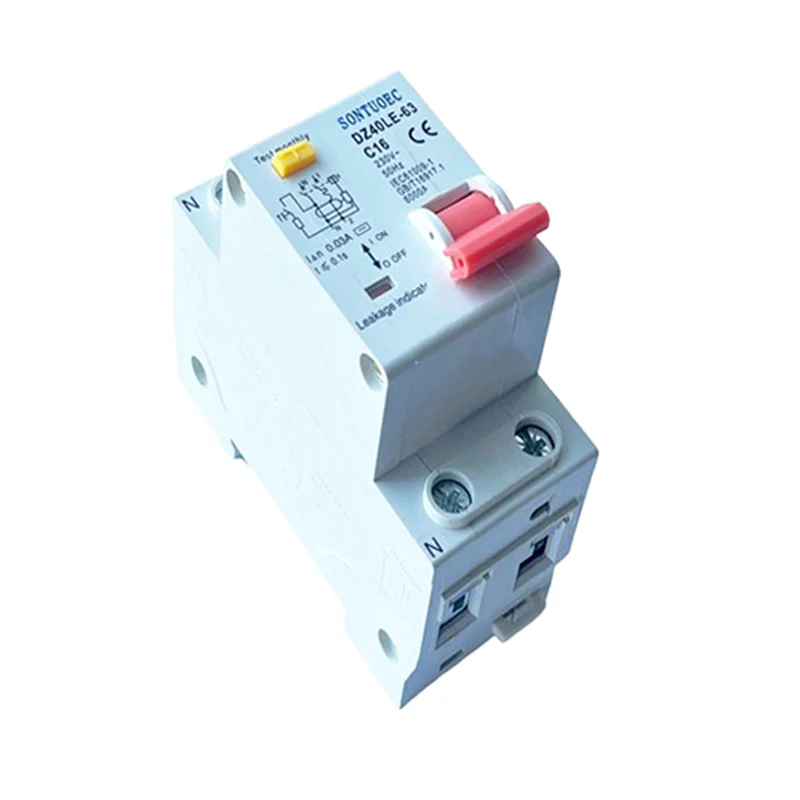

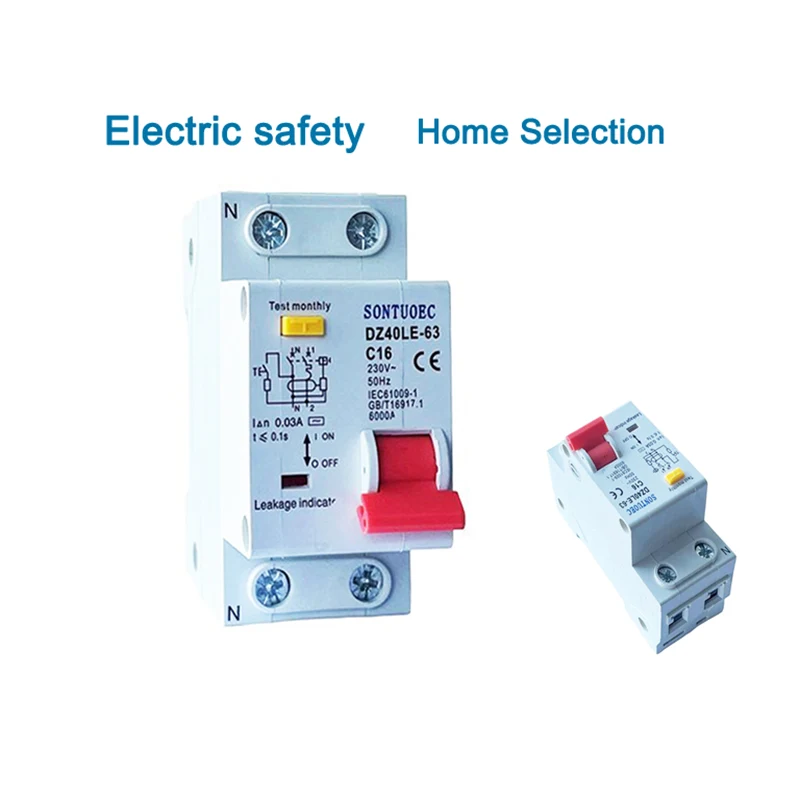

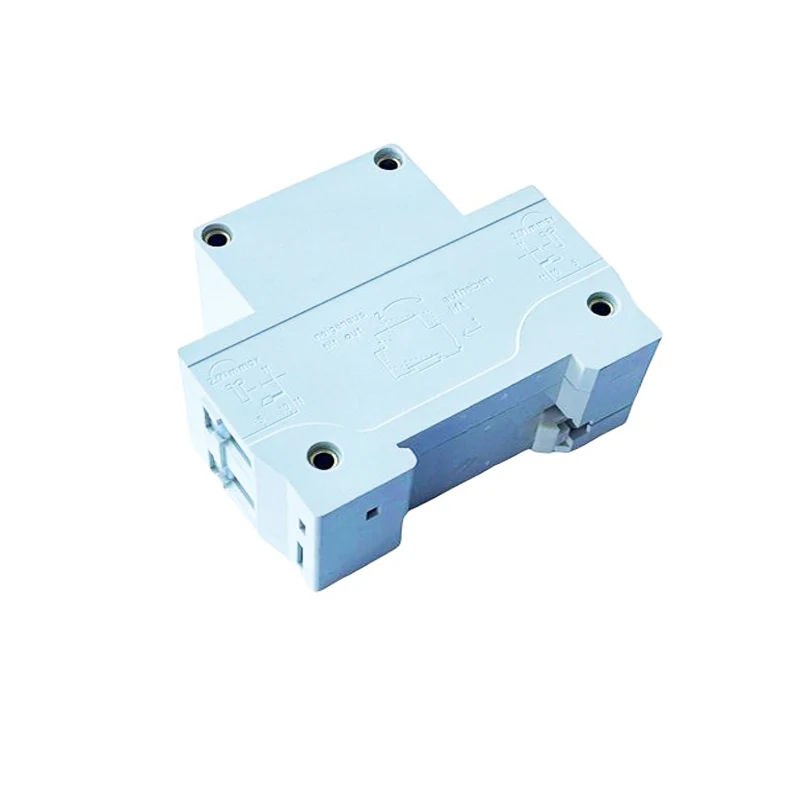

2p 1p+n interruptor residual amb protecció sobre sobrecrens

Principi d’operació

El principi de funcionament del trencador de circuits residuals 2P 1P+N amb protecció sobre sobrecorrent es basa en la suma vectorial de corrents i el principi electromagnètic. Quan els corrents de les línies L (foc) i N (zero) del circuit no són iguals en magnitud, la suma vectorial de corrents al costat primari del circuit del transformador no és zero, cosa que genera una tensió induïda a la bobina lateral secundària. Aquesta tensió induïda s’afegeix al relé electromagnètic, generant un corrent d’excitació que crea una força de desmagnetització inversa. Quan el corrent de la falla arribi al valor de corrent de funcionament del RCBO, aquesta força de desmagnetització inversa farà que l’armadura dins del relé electromagnètic es desvinculi del jou, empenyent el mecanisme de funcionament per actuar i tallar el circuit de corrent de falla.

Característiques i avantatges

Protecció multifuncional: 2p RCBO combina la protecció de corrent residual i les funcions de protecció de sobrecàrrega, que poden protegir completament la seguretat dels circuits i dels equips.

Alta fiabilitat: Adopció de components electrònics avançats i mecanisme de desconnexió, té una gran fiabilitat i seguretat.

Configuració flexible: el disseny de 2 pols permet la protecció simultània de potència 1 fase i línia zero, adequada per a diversos sistemes elèctrics complexos.

Fàcil d’instal·lar i mantenir: disseny estructural raonable, fàcil d’instal·lar i, alhora, fàcil de dur a terme el manteniment i la revisió.

Selecció i instal·lació

Selecció: Quan seleccioneu el tipus, s’ha de basar en la tensió nominal, el corrent nominal, la capacitat de ruptura de curtcircuit i el corrent d’acció de fuites del circuit i altres paràmetres. Al mateix temps, també s'ha de considerar el nombre de pals i el nombre de circuits actuals de RCBO per satisfer les necessitats de protecció del circuit.

Instal·lació: RCBO de 2p s’ha d’instal·lar en un lloc sec i ventilat sense gas corrosiu i sense perill d’explosió. La instal·lació ha de garantir que el cablejat sigui correcte i fiable, el mecanisme de funcionament és flexible i fiable, i la instal·lació segueix els estàndards i els codis rellevants.
