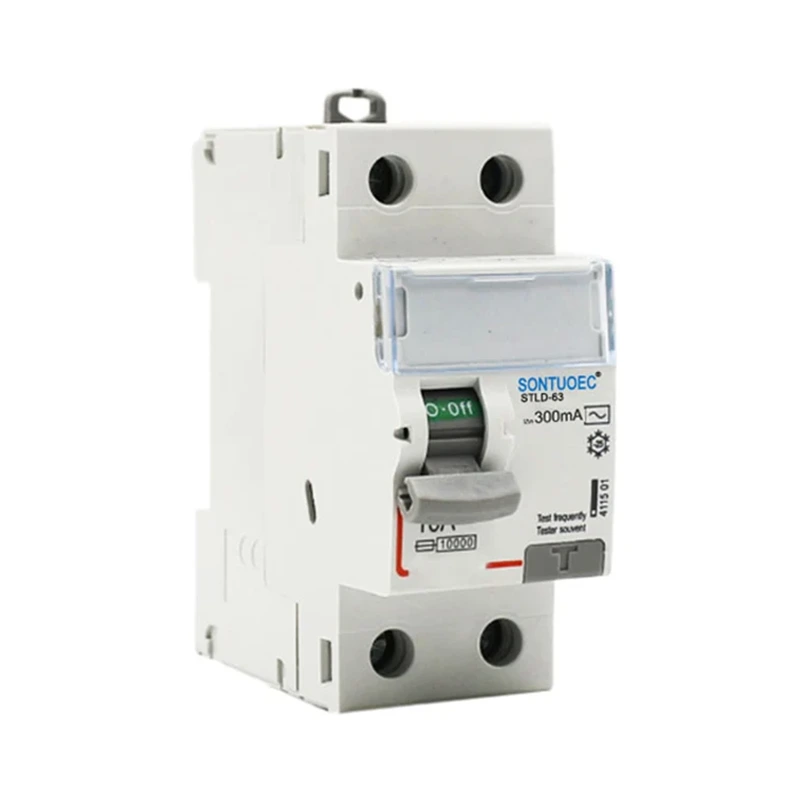

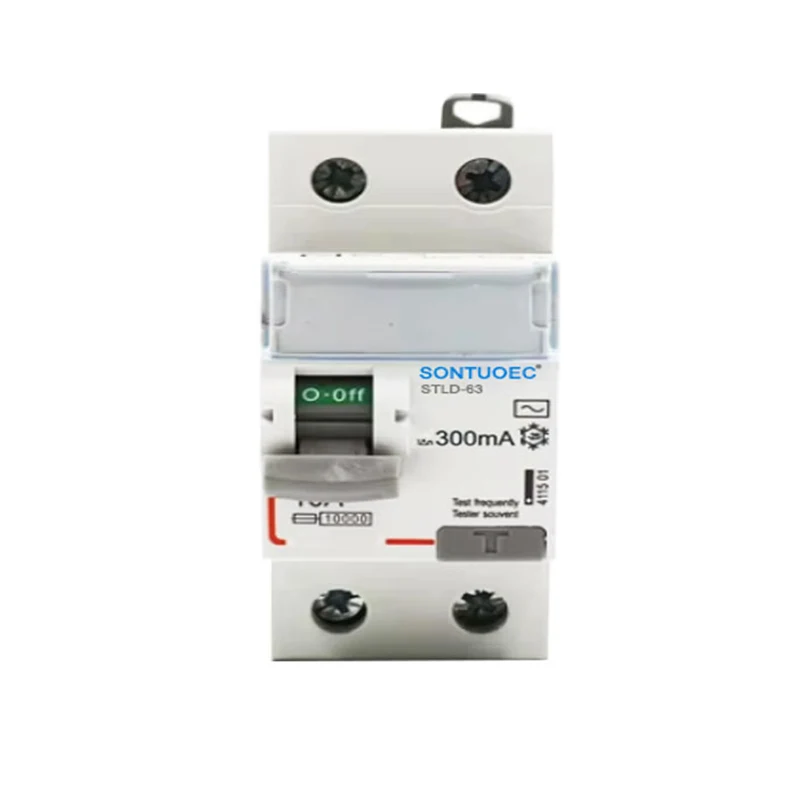

2p 63a/30MA RCD AC Tipus

El principi de funcionament del tipus RCD CA 2P 63A/30MA es basa en el transformador de corrent residual. Quan un corrent desequilibrat (és a dir, fuga) es produeix en un sistema elèctric, el transformador de corrent residual detecta aquest corrent desequilibrat i genera un flux magnètic proporcional al corrent de fuita. Aquest flux magnètic desencadena el mecanisme d’alliberament intern del RCD, fent que la RCD talli ràpidament la font d’alimentació.

Envieu la consulta

Descripció del producte

Model:	Tipus electro-magnètic; Tipus electrònic
Estàndard	IEC 61008-1
Característiques actuals residuals:	I, i

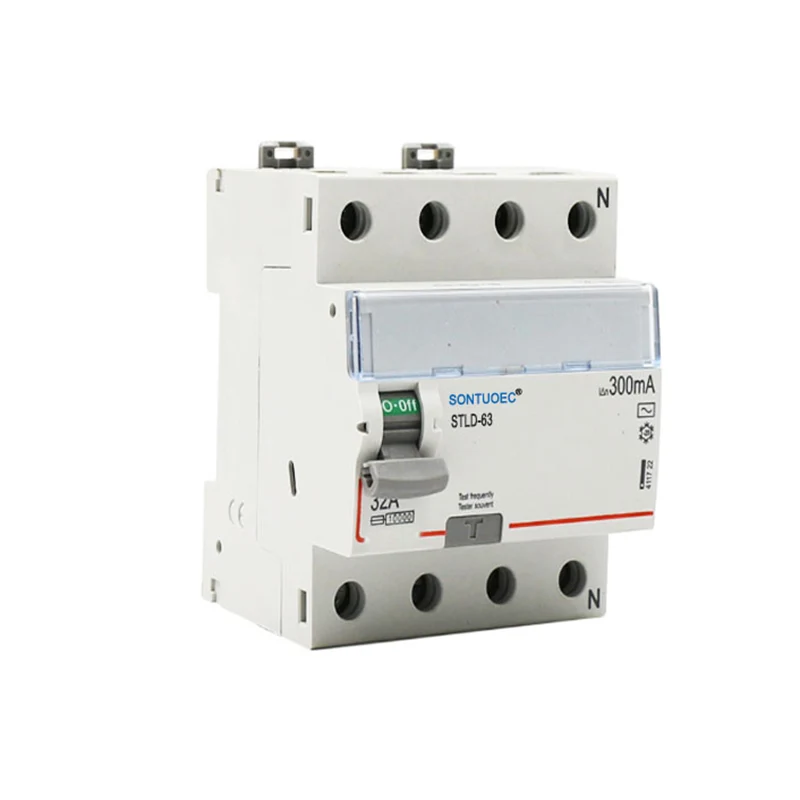

Pol núm.:	2p, 4p
Corrent nominal:	16a, 25a, 32a, 40a, 63a;
Tensió nominal:	230/400V AC
Freqüència nominal:	50/60Hz
Corrent de funcionament residual nominal IΔN:	10mA, 30mA, 100mA, 300mA, 500mA
Corrent residual no operatiu nominal I ΔNO:	≤0.5iΔN
Corrent de curtcircuit condicional nominal INC: Inc:	6000a
Curtcircuit residual condicional nominal IΔC actual:	6000a
Durada de tripes:	Tripping instantània 0.1sec
Range de corrent residual: Range actual:	0,5iΔn ~ iΔn
Resistència electro-mecànica:	4.000 cicles
Parell de fixació:	2.0Nm
Terminal de connexió:	Cargol Terminal Terminal Terminal amb Pinça

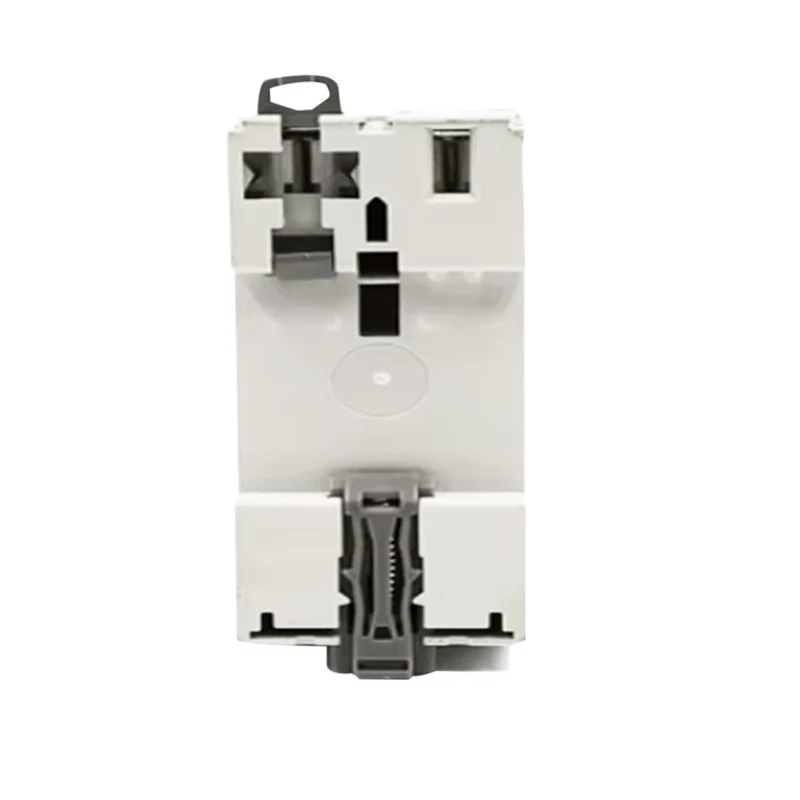

Instal·lació:	Muntatge de ferrocarril DIN de 35 mm

Concepte bàsic

 2p: indica que aquest RCD (dispositiu de corrent residual) és un interruptor bipolar, és a dir, pot controlar l’encesa de dues línies alhora. Aquest disseny s’utilitza generalment on cal tallar les línies de fase i zero alhora per assegurar -se que el circuit es pot tallar completament en cas de fuites o falla, evitant accidents de seguretat com ara l’electrocució o els incendis elèctrics.

 63A: indica que la RCD té una classificació de 63 amperis. El corrent nominal és el valor de corrent màxim que pot portar el RCD contínuament sense causar sobreescalfament ni danys. En aplicacions pràctiques, el corrent nominal adequat s’ha de seleccionar segons la càrrega del sistema elèctric.

 30mA: indica que el corrent d’acció de fuites d’aquest RCD és de 30 mA. El corrent d’acció de fuites és el valor de corrent mínim en què el RCD detecta el corrent de fuita i desencadena una acció. Quan el corrent de fuites del sistema elèctric supera aquest valor, el RCD tallarà ràpidament la font d’alimentació per protegir la seguretat personal i evitar accidents com els incendis elèctrics.

 RCD: El dispositiu de corrent residual és un dispositiu de seguretat elèctric que s’utilitza per detectar corrent residual (és a dir, corrent de fuites) en un sistema elèctric i tallar l’alimentació. S'utilitza àmpliament en diversos sistemes elèctrics de baixa tensió per proporcionar protecció integral per a equips i personal elèctric.

Tipus de CA: indica que aquest RCD és adequat per a sistemes alternats de corrent (AC). El corrent altern (CA) és una forma comuna de transmetre electricitat i es caracteritza per canvis periòdics en la direcció de la tensió i el corrent en comparació amb el corrent directe (DC). Per tant, quan seleccioneu un RCD, s’hauria d’escollir el model adequat en funció del tipus de sistema elèctric (CA o DC).

1. Proporcionar la protecció contra el corrent de la falla/fuga de terra i la funció de l'aïllament

2. Alta capacitat de suport de corrent de curtcircuit

4. Equipat amb terminals de connexió protegida dels dits

5. Automàticament desconnecteu el circuit quan es produeix el corrent de falla/fuga de terra i supera la sensibilitat nominal

6. Independent de l’alimentació i la tensió de la línia, i lliure d’interferències externes, fluctuació de tensió. ---------- El fil de connexió de gran mida (cable de connexió de 35 mm)
