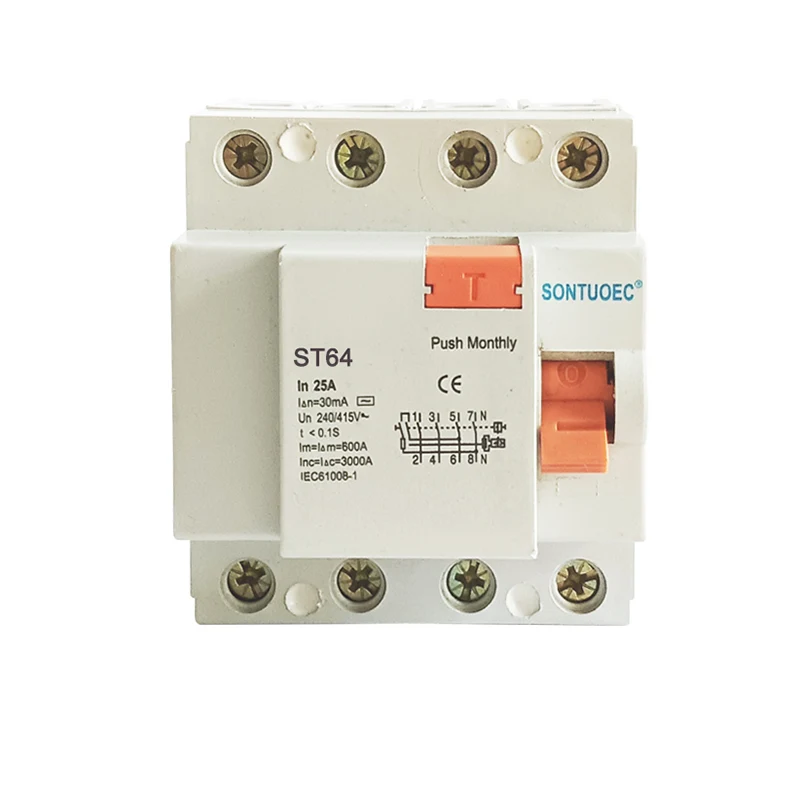

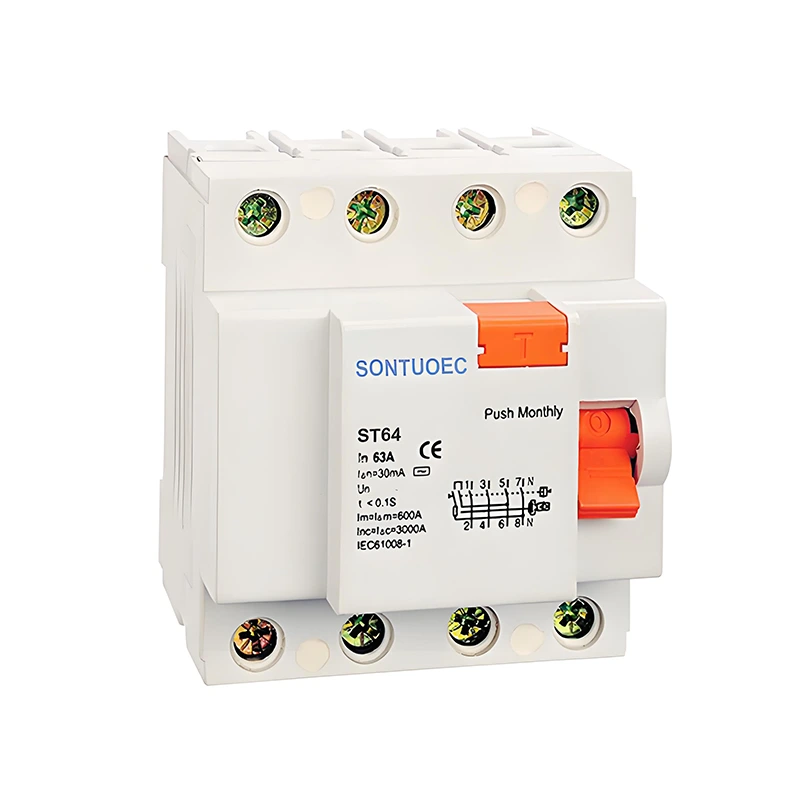

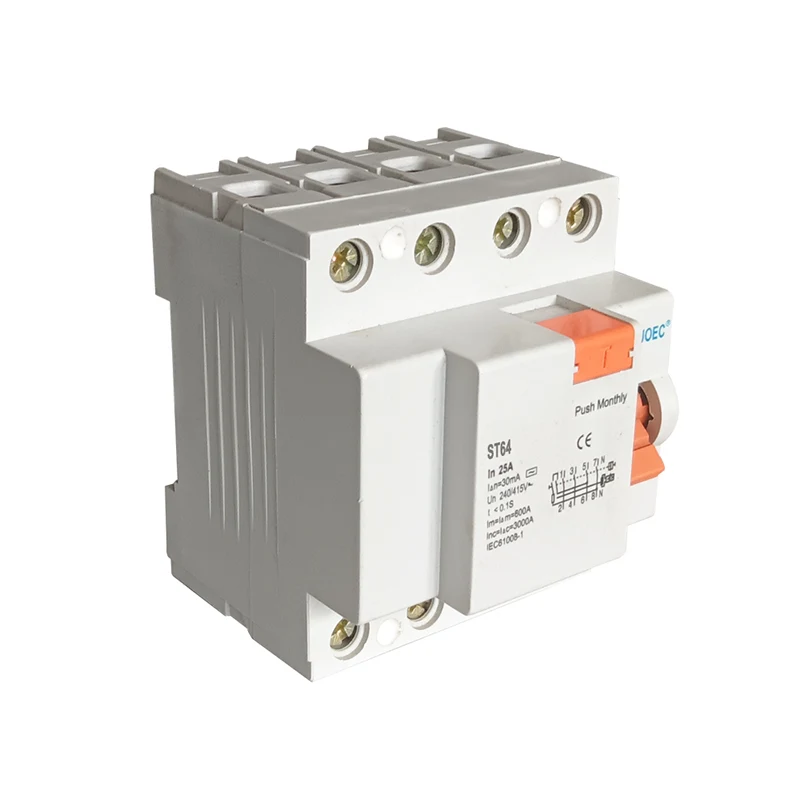

4p 63a /30mA Circuit de corrent residual

4P 63A /30MA Circuit Residual Circuit Breaker és un interruptor de circuit de corrent de corrent residual amb quatre pols (P), que té un corrent nominal de 63A i un corrent d’acció residual (és a dir, corrent d’acció de fuites) de 30mA. Accidents d’electrocució i incendis elèctrics.

Model:ST60

Envieu la consulta

Descripció del producte

Estàndard:	IEC 61008-1
Model:	ST60
Característiques actuals residuals:	I, i
Pol núm.:	2p, 4p
Corrent nominal:	16a, 25a, 32a, 40a, 63a;
Tensió nominal:	230/400V AC
Freqüència nominal:	50/60Hz
Corrent de funcionament residual nominal IΔN:	10mA, 30mA, 100mA, 300mA, 500mA
Corrent residual no operatiu nominal I ΔNO:	≤0.5iΔN
Corrent de curtcircuit condicional nominal INC: Inc:	6000a
Curtcircuit residual condicional nominal IΔC actual:	6000a
Durada de tripes:	Tripping instantània 0.1sec
Range de corrent residual: Range actual:	0,5iΔn ~ iΔn
Resistència electro-mecànica:	4.000 cicles
Parell de fixació:	2.0Nm
Terminal de connexió:	Cargol Terminal Terminal Terminal amb Pinça

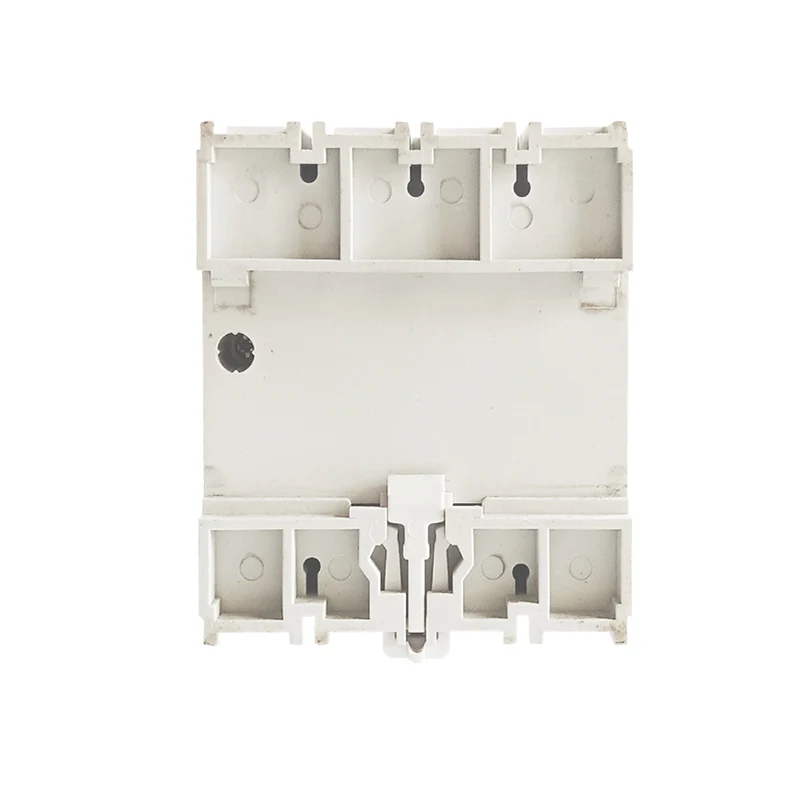

Instal·lació:	Muntatge de ferrocarril DIN de 35 mm

Principi d’operació

El principi de funcionament de 4P 63A /30MA Circuit Circuit Breaker es basa en el principi de la inducció electromagnètica. Quan el corrent residual del circuit superi el valor establert, es generarà un flux magnètic proporcional al corrent residual, i aquest flux impulsarà el mecanisme d’alliberament per actuar, fent que l’interruptor del circuit talli el circuit ràpidament. Al mateix temps, RCCB també té una funció de sobrecàrrega i protecció de curtcircuit, quan el corrent del circuit supera el valor nominal, també desencadena l’acció del mecanisme de despullat.

Característiques principals

Disseny de quatre pols: 4P significa que el trencador de circuits té quatre terminals, normalment utilitzats en circuits trifàsics de quatre fils o monofàsics, capaços de tallar totes les fases i zero (o neutres) alhora.

Corrent alt: el corrent nominal 63A fa que l’interruptor del circuit pugui portar càrregues més grans, adequades per a la protecció d’equips elèctrics d’alta potència.

Detecció de fuites sensibles: la configuració del corrent d’acció residual de 30mA és molt baixa, cosa que pot detectar ràpidament una fuga minúscula al circuit i tallar el circuit a temps per assegurar la seguretat del personal i dels equips.

Segur i fiable: RCCB adopta un mecanisme d’alliberament avançat i materials de contacte amb excel·lents propietats elèctriques i mecàniques, cosa que pot garantir el tall puntual del circuit en cas de falles com la sobrecàrrega, el curtcircuit i les fuites per evitar accidents.

Escenari de sol·licitud

4P 25A/30MA RCCB s’utilitza àmpliament en diverses situacions que requereixen protecció elèctrica, com ara:

Edificis residencials i comercials: usats per protegir els equips elèctrics i la seguretat personal, evitant accidents de xoc elèctric i incendis elèctrics.

Línies de producció industrial: usats per protegir els equips elèctrics com ara motors, transformadors i altres equips elèctrics del funcionament normal, prevenir danys i tancar els equips a causa de fuites, sobrecàrregues i altres motius.

Instal·lacions públiques: com ara hospitals, escoles, biblioteques i altres llocs, utilitzats per assegurar el funcionament segur dels equips elèctrics i l’ús segur de l’electricitat per part del personal.
