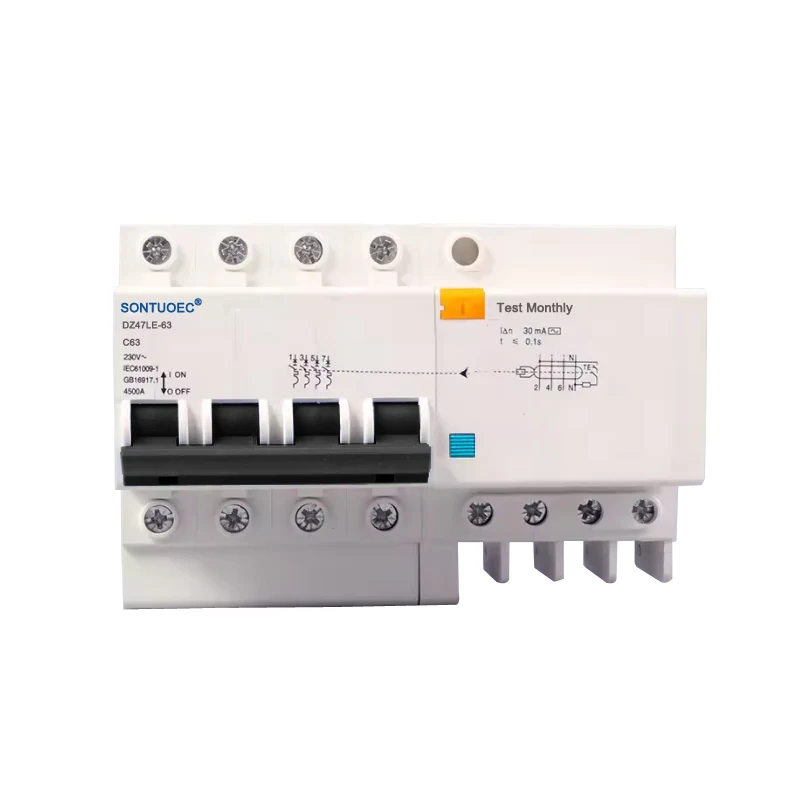

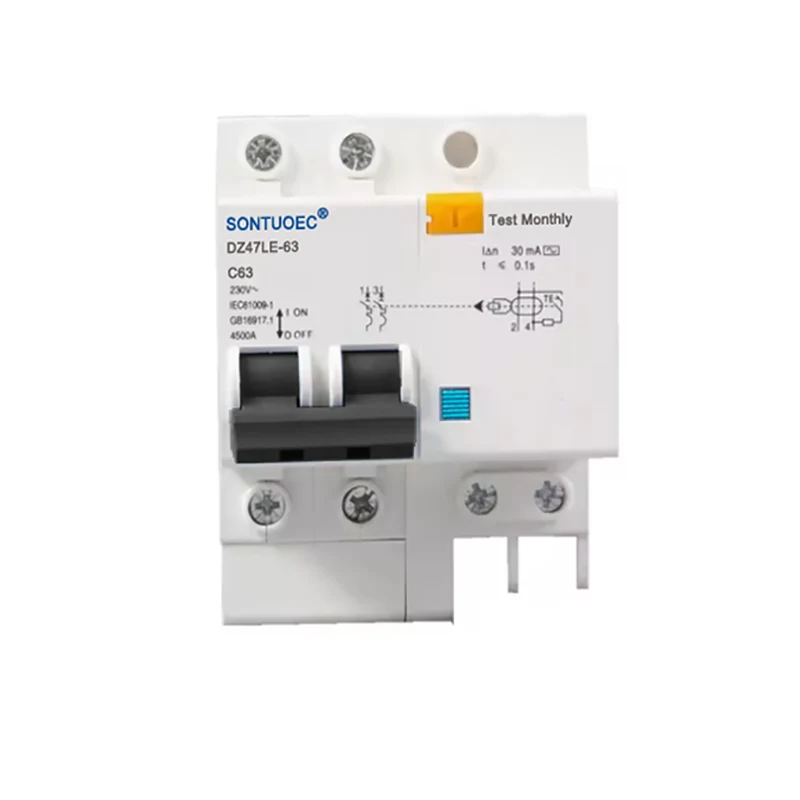

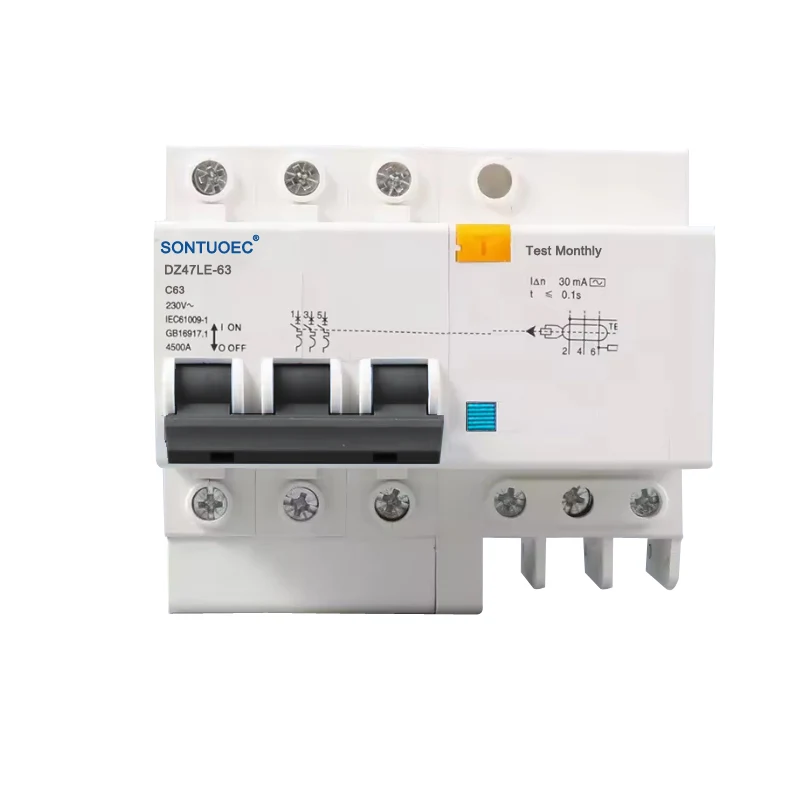

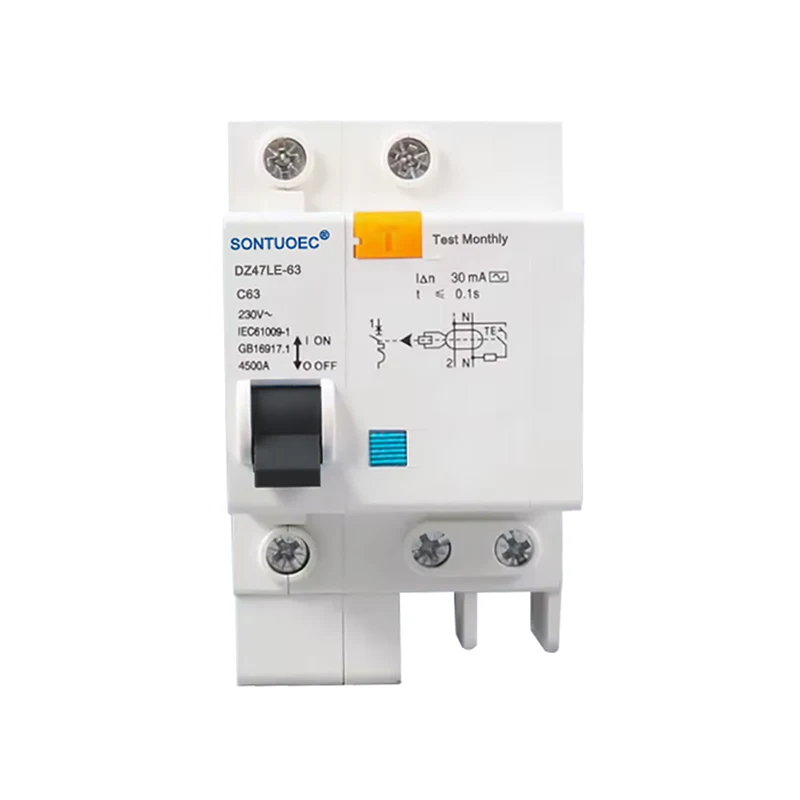

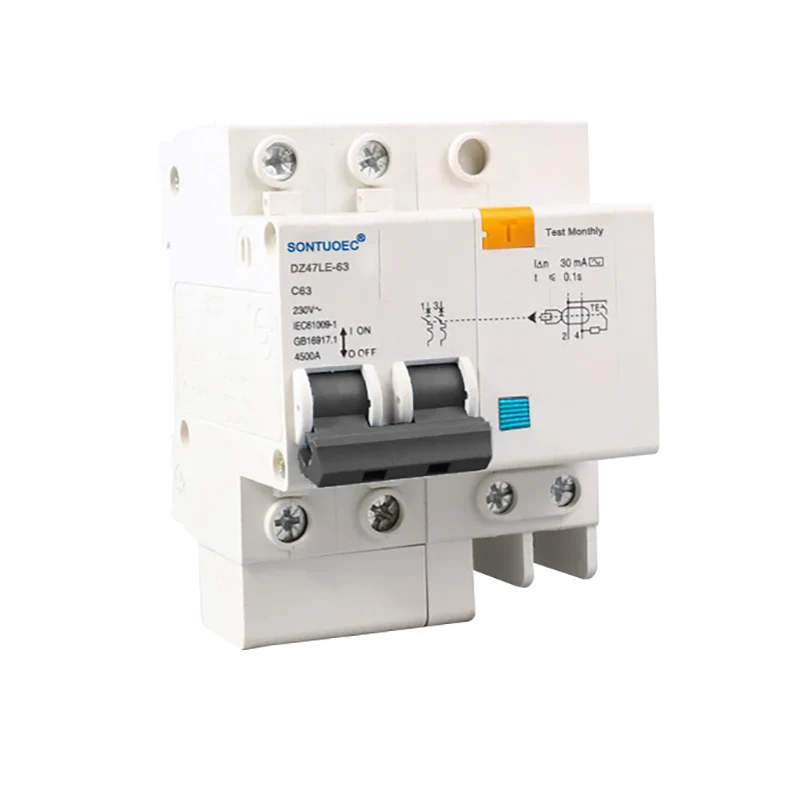

4p RCBO AC Tipus

Principi d’operació

El principi de funcionament del tipus RCBO 4P es basa en la suma vectorial dels corrents i en els principis electromagnètics. Quan els corrents del circuit del foc (L) i zero (n) no són iguals en magnitud, la suma vectorial dels corrents del costat primari del circuit del transformador no és zero, cosa que genera una tensió induïda a la bobina lateral secundària. Aquesta tensió induïda s’afegeix al relé electromagnètic, generant un corrent d’excitació que crea una força de desmagnetització inversa. Quan el corrent de la falla arribi al valor de corrent de funcionament del RCBO, aquesta força de desmagnetització inversa farà que l’armadura dins del relé electromagnètic es desvinculi del jou, empenyent el mecanisme de funcionament per actuar i tallar el circuit de corrent de falla.

La sèrie DZ47LE-63 Sèrie Electronic Protecció de les fuites de la Terra és adequada per al circuit residencial monofàsic de AC 50HZ/60Hz, tensió nominal 230V i corrent nominal 6A ~ 63A; 400V per al circuit trifàsic de AC 50Hz/60Hz. Pot protegir la sobrecàrrega de la forma del circuit i el curtcircuit. Aquest producte té avantatges de volum reduït, alta capacitat de ruptura, filferro i línia zero, es tallen alhora, protegint també la persona del xoc de fuites elèctriques en el cas del fil de foc i la línia zero connectada inversa.

S’ajusta a l’IEC61009-1 estàndard, GB16917.1.

Característica:

1). Proporciona la protecció contra la descàrrega elèctrica, la falla de la terra, el corrent de fuites;

2). Proporciona la protecció contra la sobrecàrrega, el curtcircuit i la sobre-tensió;

3). Volum reduït, alta capacitat de ruptura; El filferro i la línia zero es tallen alhora;

4). Mida i pes reduït, fàcil instal·lació i cablejat, rendiment alt i durador

5). Proporcionar contra el tripatge d’operació causada per la tensió instantània i el corrent instantani.

Característiques i avantatges

Protecció multifuncional: el tipus RCBO de 4p RCBO combina la protecció de corrent residual i la protecció contra el sobrecorrent per proporcionar una protecció integral per a circuits i equips.

Alta sensibilitat: protecció altament sensible contra l’aplicació sobtada o l’augment lent del corrent de CA sinusoïdal residual garanteix el desacoblament.

Ampli ventall d'aplicacions: adequat per a circuits de CA en sistemes de distribució d'energia nacionals, industrials i comercials, especialment per al cablejat d'un sol-zero.

Fàcil d’instal·lar i mantenir: disseny estructural raonable, fàcil d’instal·lar i, alhora, fàcil de dur a terme el manteniment i la revisió.

Escenaris de sol·licitud

El tipus RCBO de CA RCBO és àmpliament utilitzat per a la protecció del circuit de CA en cases, oficines, locals comercials i instal·lacions industrials. És particularment adequat per a aplicacions que requereixen protecció tant de cables de foc com zero, com ara circuits d’il·luminació, circuits de soca i protecció d’equips com ara motors.
