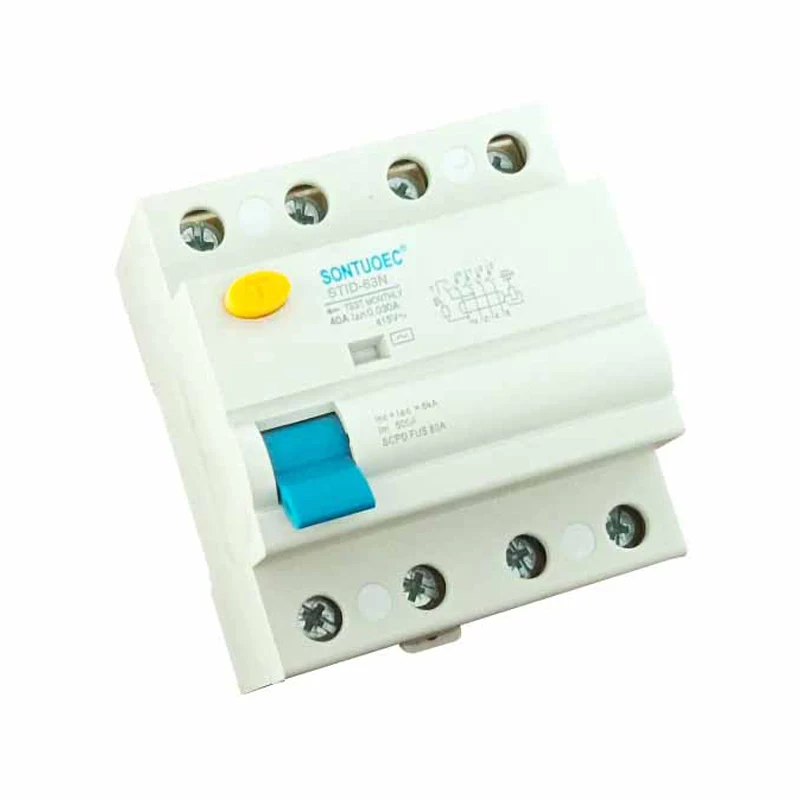

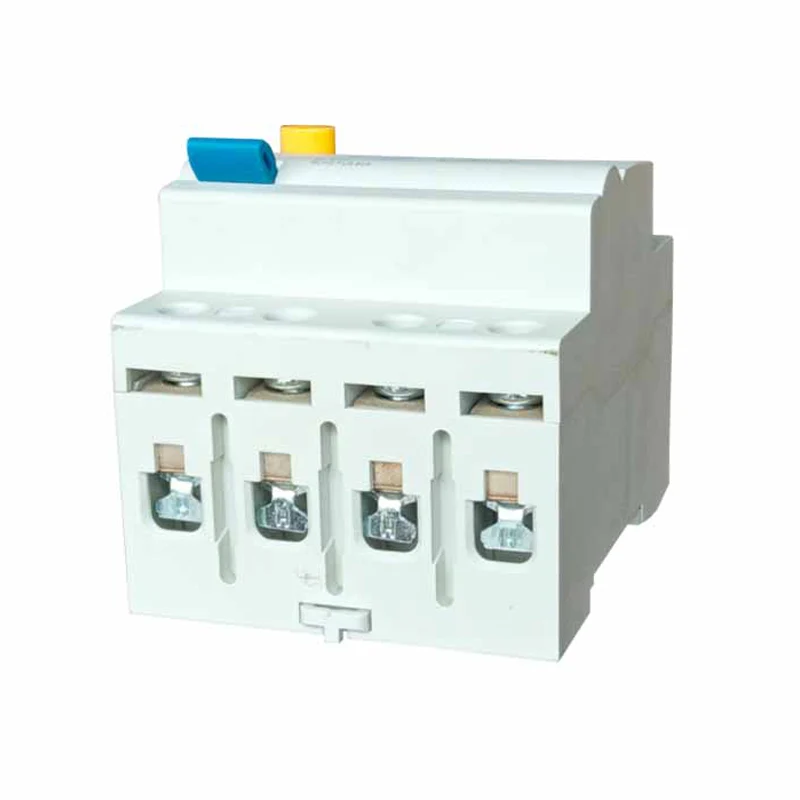

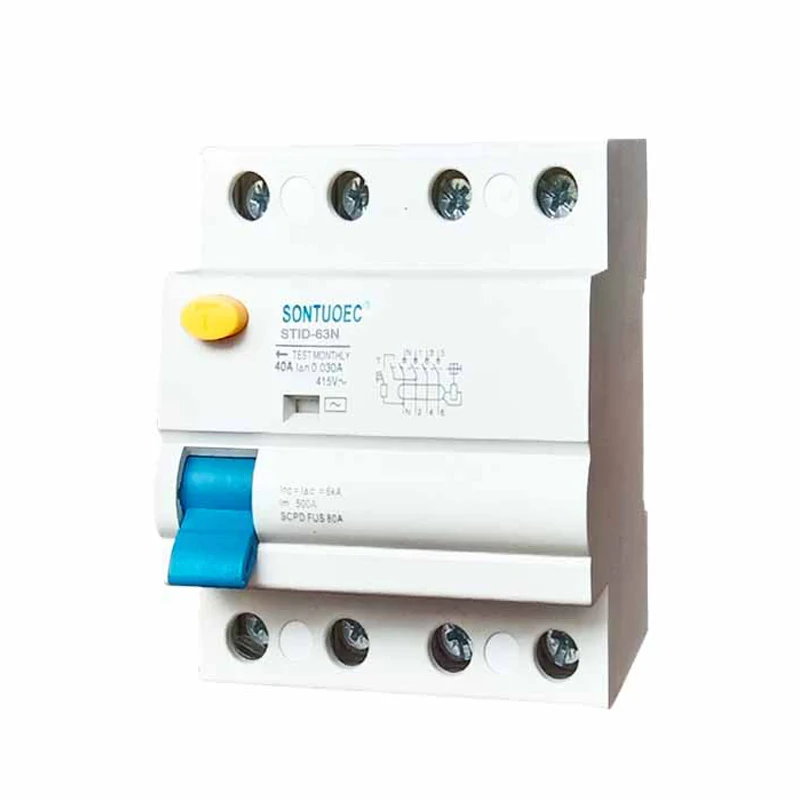

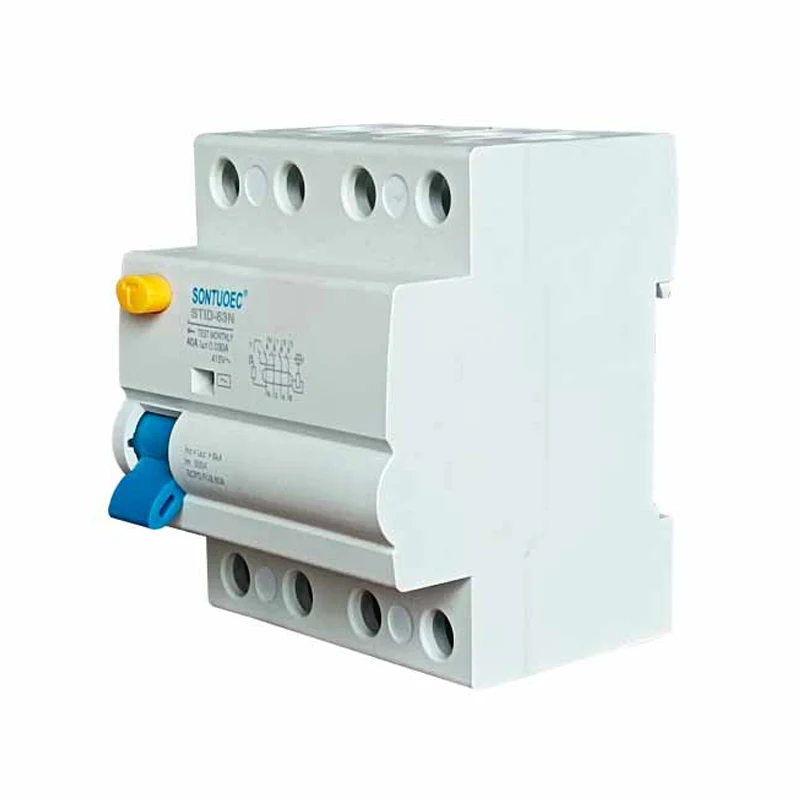

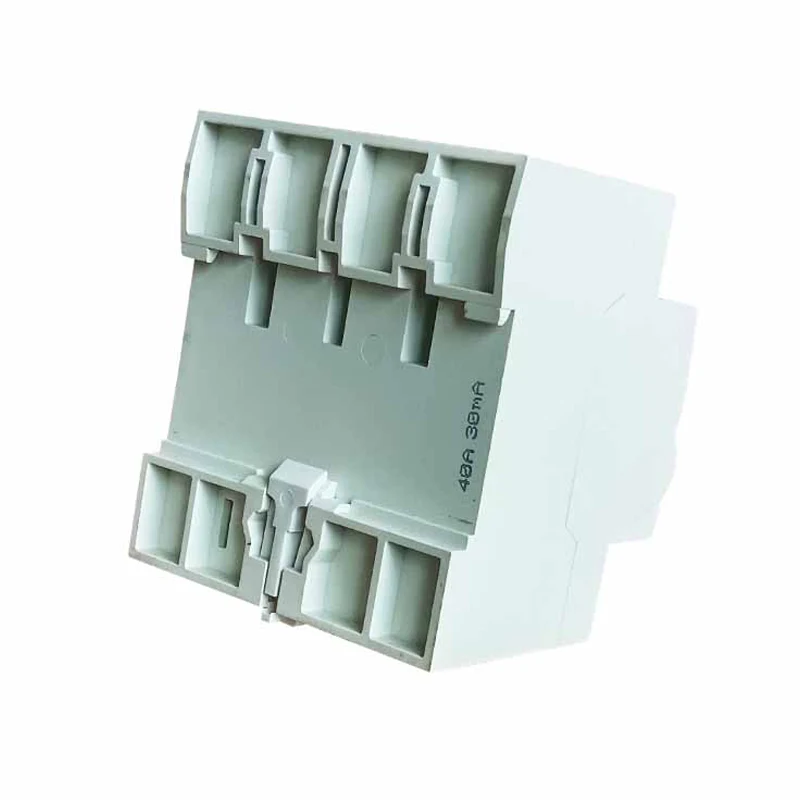

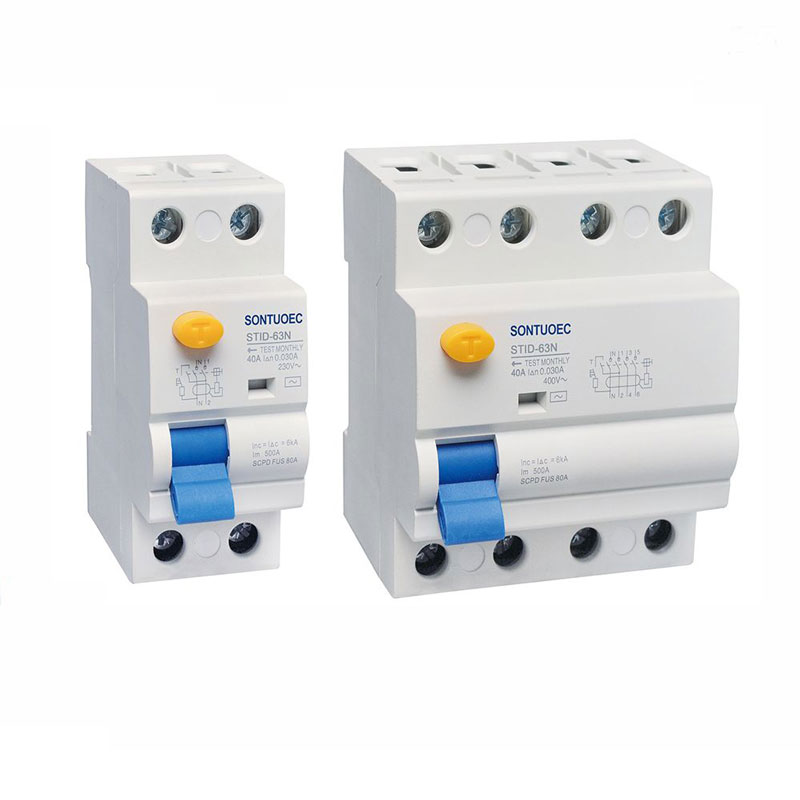

63A/100mA Circuit Residual Circuit Breaker RCCB

Circuit de corrent de corrent residual 63A/100MA RCCB és el corrent en un circuit diferent del corrent de funcionament normal, que es pot generar a causa del dany d’aïllament dels equips, la descàrrega elèctrica de personal o les falles de terra, etc. La funció principal del RCCB és tallar ràpidament el circuit quan el corrent residual es detecta com a un valor preestablert, impedint així els accidents de xoc elèctric i els incendis elèctrics.

Model:STID-63N

Envieu la consulta

Descripció del producte

Estàndard:	IEC 61008-1
Model:	Sign-63n
Característiques actuals residuals:	I, i
Pol núm.:	2p, 4p
Corrent nominal:	16a, 25a, 32a, 40a, 63a;
Tensió nominal:	230/400V AC
Freqüència nominal:	50/60Hz
Corrent de funcionament residual nominal IΔN:	10mA, 30mA, 100mA, 300mA, 500mA
Corrent residual no operatiu nominal I ΔNO:	≤0.5iΔN
Corrent de curtcircuit condicional nominal INC: Inc:	6000a
Curtcircuit residual condicional nominal IΔC actual:	6000a
Durada de tripes:	Tripping instantània 0.1sec
Range de corrent residual: Range actual:	0,5iΔn ~ iΔn
Resistència electro-mecànica:	4.000 cicles
Parell de fixació:	2.0Nm
Terminal de connexió:	Cargol Terminal Terminal Terminal amb Pinça
Instal·lació:	Muntatge de ferrocarril DIN de 35 mm

Principi d’operació

El principi de funcionament del RCCB es basa en els principis de la inducció electromagnètica i el saldo de corrent. Quan el corrent residual del circuit passa pel transformador, el transformador genera un flux magnètic corresponent. Aquest flux magnètic es converteix en un senyal elèctric i processat per un circuit electrònic. Quan el senyal elèctric processat arriba a un llindar preestablert, el RCCB desencadena el mecanisme d’alliberament per actuar, fent que l’interruptor del circuit talli ràpidament el circuit.

Característiques principals

Alta sensibilitat: el RCCB és capaç de detectar petits corrents residuals, normalment menys de 30mA (el valor exacte depèn de les especificacions del producte), cosa que ajuda a tallar circuits a temps abans que es produeixin accidents d’electrocució.

Resposta ràpida: RCCB pot tallar ràpidament el circuit en pocs mil·lisegons després de detectar el corrent residual, cosa que impedeix efectivament els accidents de xoc elèctric i la propagació dels incendis elèctrics.

Segur i fiable: RCCB adopta components electrònics avançats i un mecanisme de desconnexió amb alta fiabilitat i estabilitat. Al mateix temps, també té funcions de protecció de sobrecàrrega i curtcircuit, que poden protegir completament la seguretat dels circuits i dels equips.

Fàcil d’instal·lar i mantenir: RCCB sol adoptar el disseny modular, l’estructura compacta i fàcil d’instal·lar. També té fàcil d’inspecte i substituir els contactes per al manteniment i inspecció rutinaris.

Escenaris de sol·licitud

63A/100MA Circuit Residual Circuit Breaker RCCB s'utilitza àmpliament en diverses situacions en què es requereix protecció elèctrica, inclosa, però sense limitar -se a:

Edificis residencials i comercials: per a la protecció d'equips elèctrics i la seguretat personal contra accidents de xoc elèctric i incendis elèctrics. A les cases, els RCCB s’instal·len generalment a les caixes de distribució com a protecció principal o de branques per als circuits domèstics.

Línia de producció industrial: s'utilitza per protegir el funcionament normal d'equips elèctrics com ara motors, transformadors, etc., i evitar danys dels equips i tancar causats per fuites i sobrecàrregues. En el camp industrial, els RCCB s’instal·len generalment a l’extrem d’entrada d’energia de l’equip elèctric com a dispositiu de protecció de l’equip.

Instal·lacions públiques: com ara hospitals, escoles, biblioteques i altres llocs, els RCCB s’utilitzen per assegurar el funcionament segur dels equips elèctrics i l’ús segur de l’electricitat per part del personal. Aquests llocs solen tenir requisits més elevats per a la seguretat elèctrica, de manera que els RCCB són més utilitzats.
