Contactor magnètic de CA

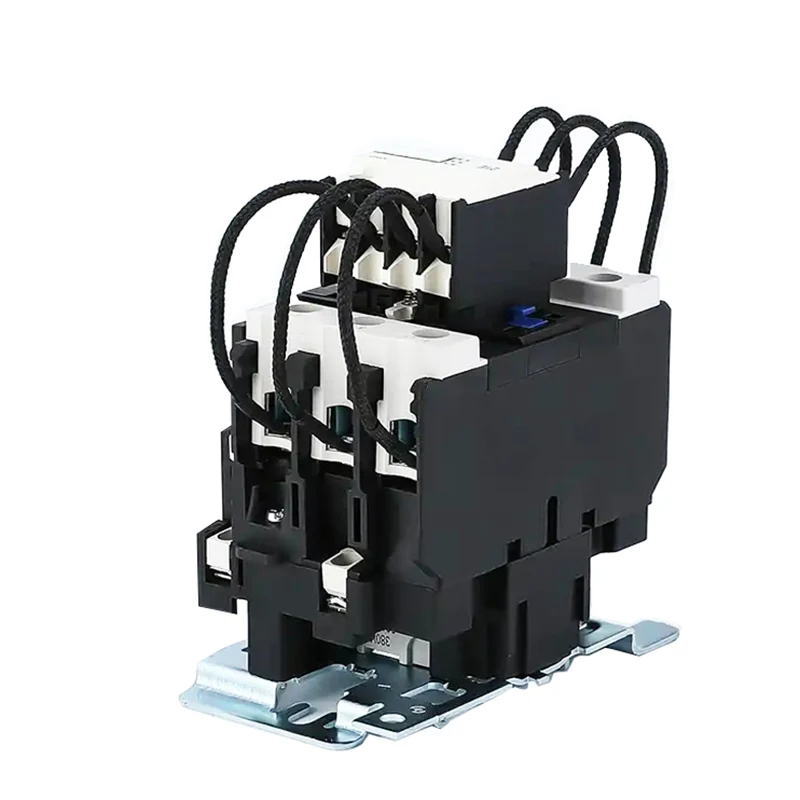

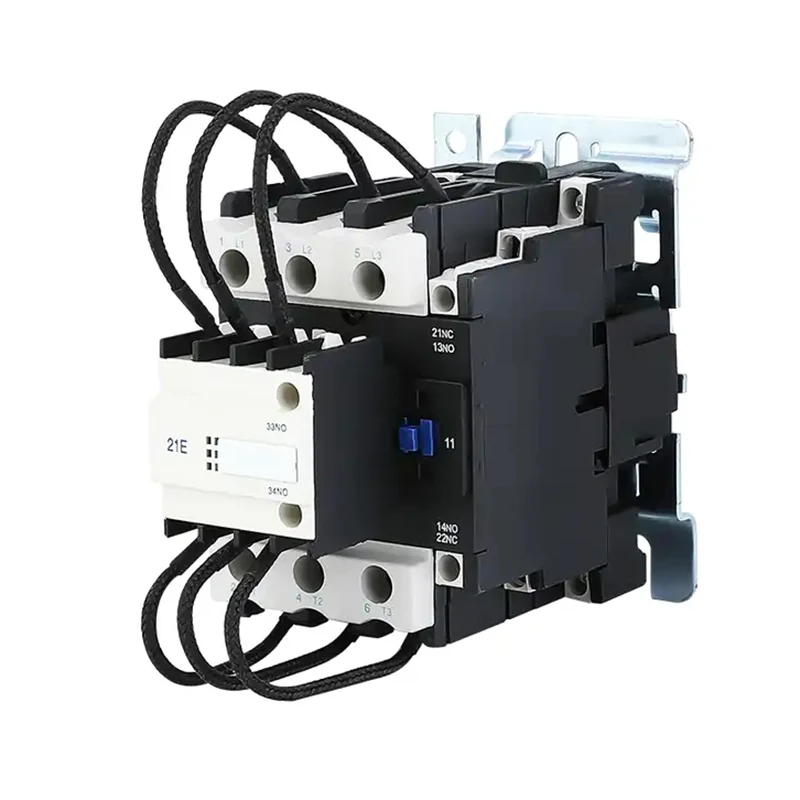

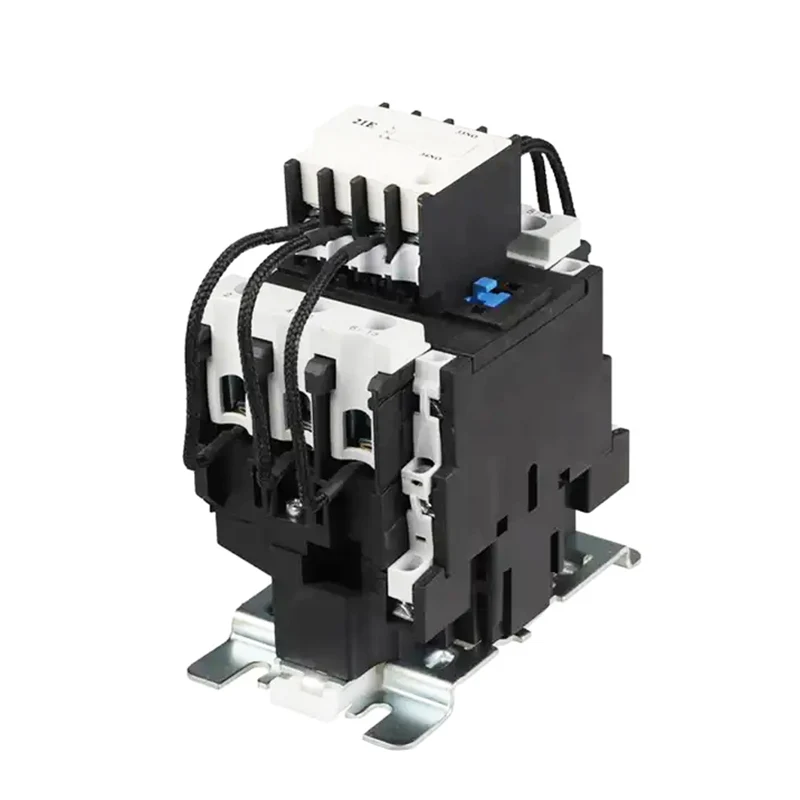

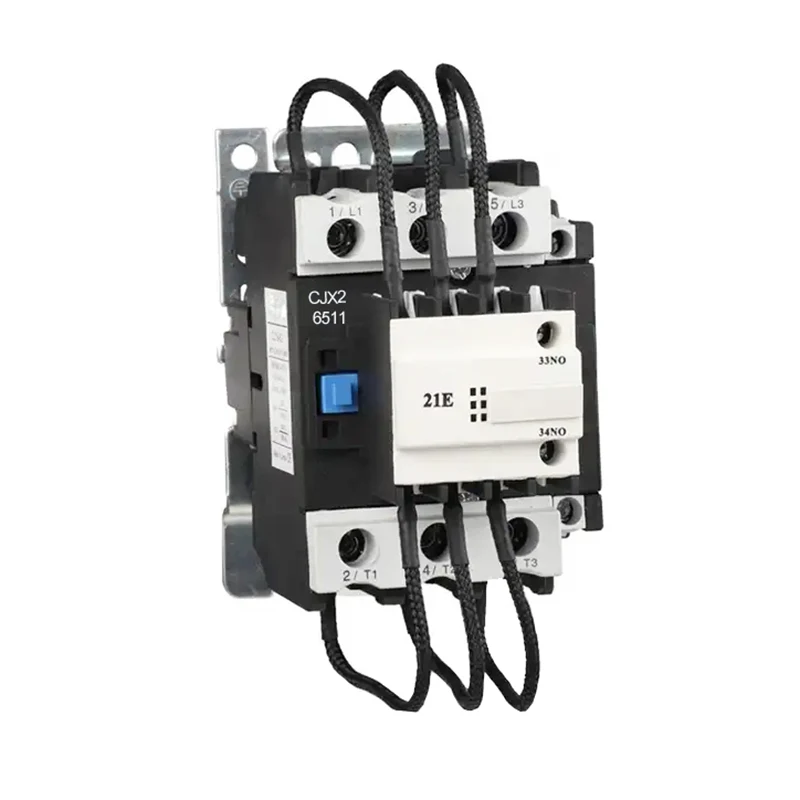

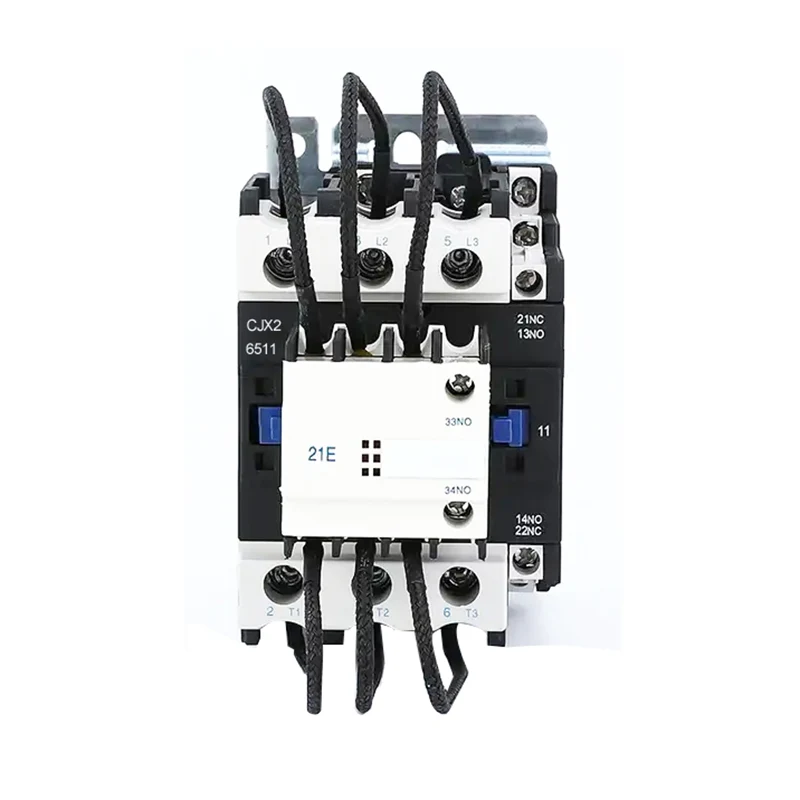

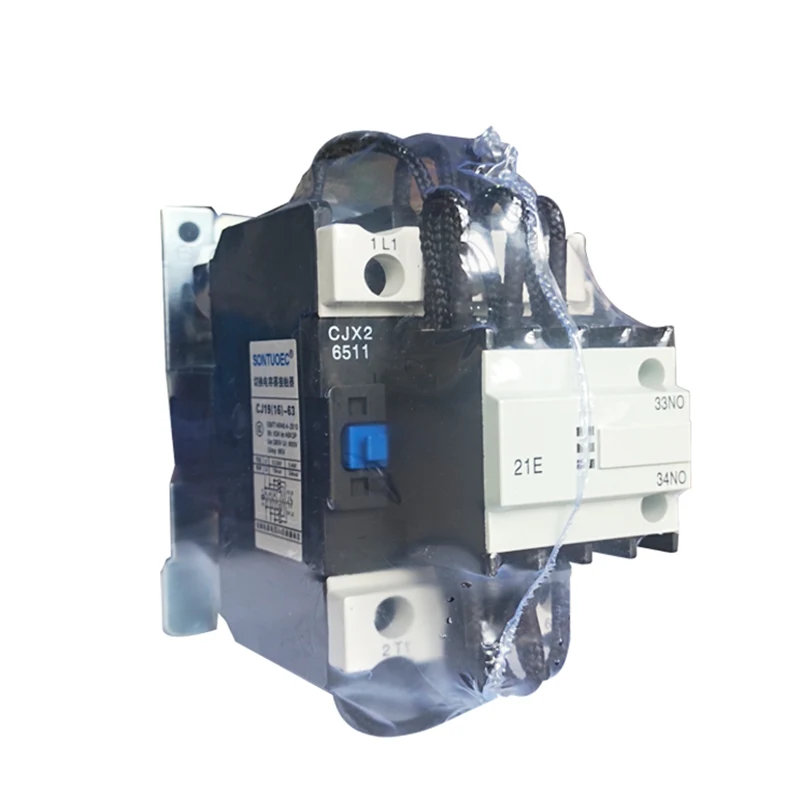

El contacte de condensador de commutació SCJ19 s'utilitza a la xarxa de potència de AC 50Hz o 60Hz, fins a 380V, per a operar o commutació de dispositius de control de condensadors LV al circuit de potència reactiva de LV. Amb el dispositiu Antisurge, pot reduir l’impacte de la pujada de tancament i evitar la sobrecàrrega com a trencament.

Principi d’operació

El principi de funcionament del contactor magnètic AC es basa en la inducció electromagnètica i la força magnètica. Quan la bobina està energitzada, el camp magnètic generat atrau el nucli de ferro i tanca els contactes, obrint així el circuit. Quan la bobina es desacredita, el camp magnètic desapareix, el nucli de ferro es restableix sota l’acció de la molla, el contacte es trenca i el circuit està desconnectat. D’aquesta manera, el contactor magnètic AC realitza el control del circuit de CA.

Estructura i composició

El contactor magnètic AC es compon principalment de les parts següents:

Sistema electromagnètic: inclou components com la bobina, el nucli i l’armadura, que són les parts clau per generar un camp magnètic i una acció magnètica.

Sistema de contacte: inclou el contacte principal i el contacte auxiliar, que s’utilitzen per activar i desactivar el circuit. Els contactes principals s’utilitzen generalment per portar corrents més grans, mentre que els contactes auxiliars s’utilitzen per realitzar diverses funcions de control.

Dispositiu d’extinció d’arc: s’utilitza per extingir l’arc quan el contacte està desconnectat, impedint que l’arc danyi el contacte.

Altres components: com les molles, claudàtors, carcasses, etc., s'utilitzen per arreglar i donar suport als components per assegurar el funcionament normal del contactor.

Característiques de l'estructura

1.El Contactor muntat amb una resistència limitada actual, capaç de limitar la pujada de commutació dins del valor admissible.

2. El contactor té una estructura de doble trencament directament, el mecanisme d'actuació és àgil, fàcil de comprovar a mà, compacta estructureconvenient per substituir els contactes.

3. Bloqueig del terminal protegit per cobertura, segur i fiable.

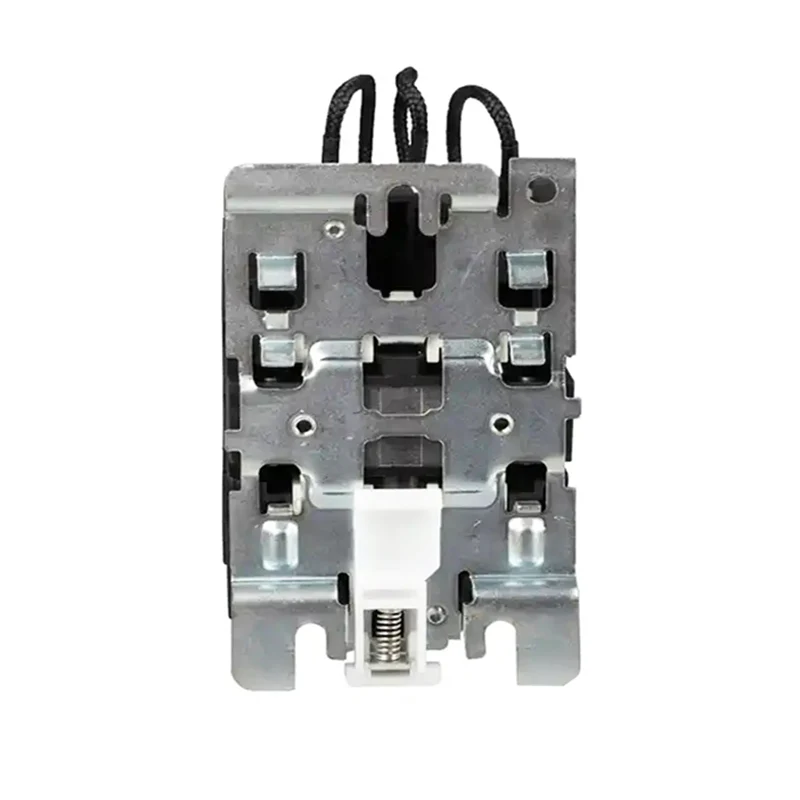

4. Es pot muntar per cargols o en ferrocarril estàndard de 35/75 mm.

Condicions de treball i instal·lació

(1) Temperatura ambient: -5 ℃- +40 ℃, la temperatura mitjana no ha d'estar per sobre de +35 ℃ en 24 hores.

(2) Condicions atmosfèriques: la humitat ambiental de l'atmosfera inferior al 50% quan +40 ℃. La humitat ambient pot ser més alta a la temperatura inferior. A la temperatura més baixa del mes més humida + 25 ℃ per a la mitjana amb la humitat relativa màxima és del 90%, i tenint en compte el canvi de temperatura i es produeix perquè el producte de la superfície del gel.

(3) Altitud no superior a 2000m quan es instal·la.

(4) Classe de contaminació: 3 classe

(5) Classe d'instal·lació: III

(6) Condició d’instal·lació: la superfície de muntatge i la inclinació del pla vertical no són superiors a ± 5 °, i no hi ha cap impacte i vibració significatius, sacsejant el lloc.

Característiques principals

Treball fiable: el contactor magnètic de CA està fabricat en materials d’alta qualitat i procés de fabricació avançada, que té una alta fiabilitat i estabilitat.

Llarga vida útil: el sistema de contacte està fabricat amb materials resistents al desgast, que poden suportar els grans xocs de corrent i tensió, allargant la vida útil.

Fàcil de mantenir: l’estructura és raonablement dissenyada, fàcil de desmuntar i reparar, reduint el cost de manteniment.

Diverses especificacions: Per satisfer les necessitats de diferents usuaris, el contactor magnètic de CA té diverses especificacions i models per triar, incloent diferents nivells de corrent, nivells de tensió i configuracions de contacte auxiliars.
