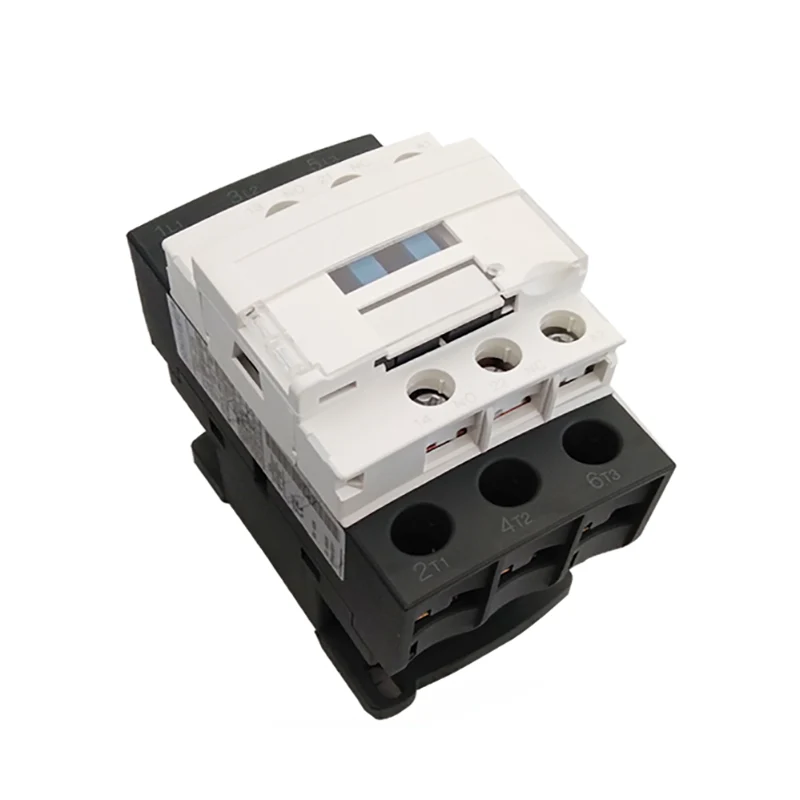

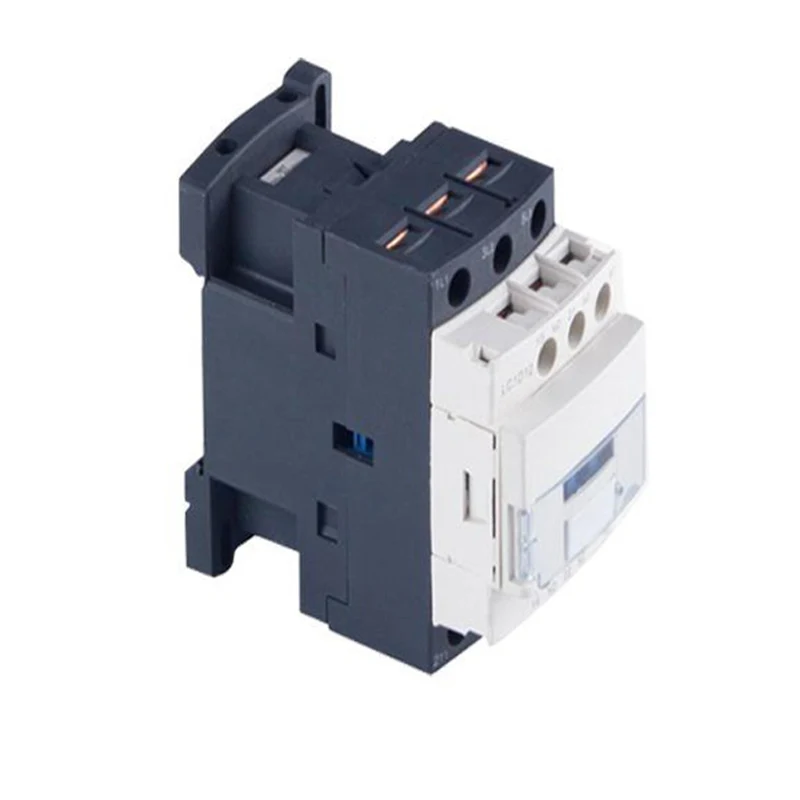

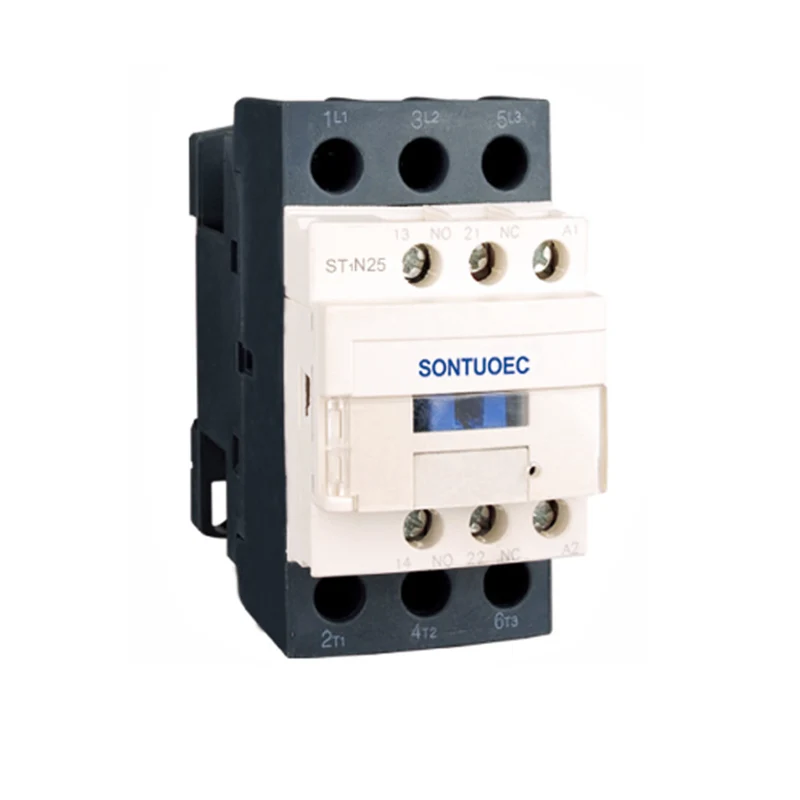

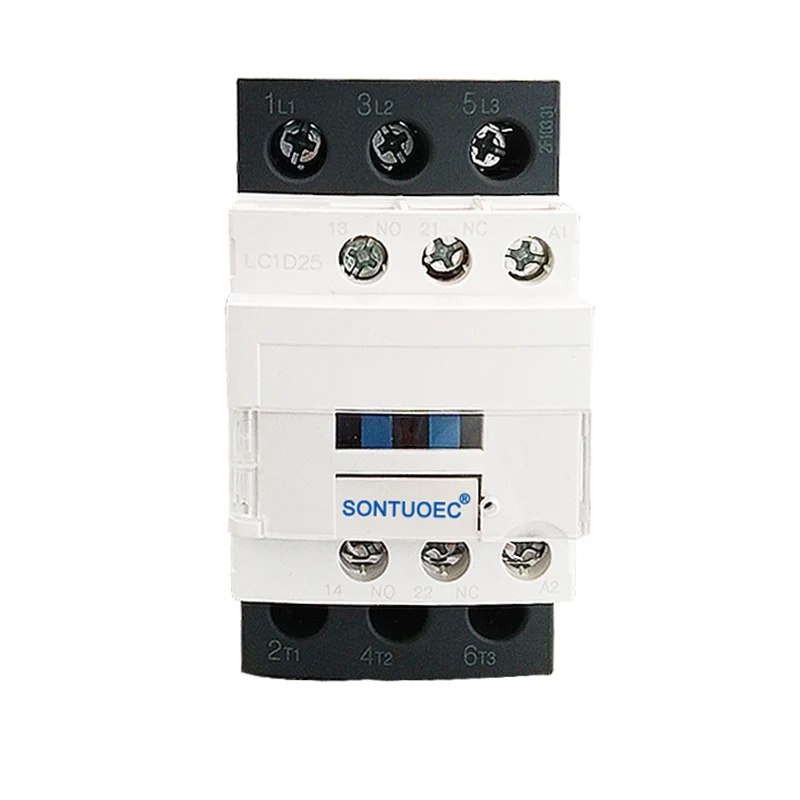

CJX2 3P 25A CAC CONTACTOR

El contactor CJX2 3P 25A CA és adequat per connectar i trencar circuits a llargues distàncies, així com per a l’inici i el control freqüents de motors de CA. A més, es pot utilitzar amb relés tèrmics adequats per formar els arrencadors electromagnètics per protegir els circuits on es poden produir sobrecàrregues operatives.

Model:ST1N

Envieu la consulta

Descripció del producte

Lletra		ST1N-09	ST1N-12	ST1N-18	ST1N-25	ST1N-32	ST1N-40	ST1N-50	ST1N-65	ST1N-80	ST1N-95
Corrent de treball qualificat (a)	AC3	9	12	18	25	32	40	50	65	80	95
Corrent de treball qualificat (a)	AC4	3.5	5	7.7	8.5	12	18.5	24	28	37	44
Qualificacions StandardPower de trifàsica Motors 50/60Hz Incategoria AC-3	220/230V	2.2	3	4	5.5	7.5	11	15	18.5	22	25
	380/400V	4	5.5	7.5	11	15	18.5	22	30	37	45
	415V	4	5.5	9	11	15	22	25	37	45	45
	500V	5.5	7.5	10	15	18.5	22	30	37	55	55
	660/690V	5.5	7.5	10	15	18.5	30	33	37	45	55
Corrent de calor nominal (a)		20	20	32	40	50	60	80	80	125	125
Vida elèctrica	AC3 (x104)	100	100	100	100	80	80	60	60	60	60
Vida elèctrica	AC4 (x104)	20	20	20	20	20	15	15	15	10	10
Vida mecànica (x104)		1000	1000	1000	1000	800	800	800	800	600	600
Nombre dels contactes	3p+no					3p+nc+no
Nombre dels contactes	3p+nc					3p+nc+no

Característiques estructurals

Disseny de protecció: CJX2 3P 25A CA El contactor adopta una estructura protectora, que es caracteritza per un volum reduït, pes lleuger, un baix consum d'energia i una llarga vida.

Estructura d’acció d’acció directa: la seva estructura d’acció és d’acció directa i els contactes són un punt doble, que millora la fiabilitat i la seguretat del contacte.

Grup de contacte auxiliar de tipus bloc: grup de contacte auxiliars, capçal de retard aeri, mecanisme d'interlock mecànic i altres components, segons les necessitats de l'usuari de formar un contactor amb retard de temps, contactor reversible, Star-Delta Starter i altres productes de sèries derivades.

Paràmetres tècnics

Els principals paràmetres tècnics del contactor AC de la sèrie CJX2 (ST1N) inclouen:

Tensió nominal: incloent 36V, 110V, 127V, 220V, 380V i altres nivells per satisfer les necessitats de diferents sistemes de potència.

Corrent nominal: segons diferents models, el corrent nominal oscil·la entre 9A i 95A.

Tensió de la bobina: la tensió de bobina de CA inclou 24V, 36V, 48V, 110V, 220V, 380V, etc. La tensió de la bobina DC inclou 12V, 24V, 48V, 110V, 220V, etc.

Vida mecànica i elèctrica: la vida mecànica pot arribar a fins a milions de vegades, i la vida elèctrica també és relativament alta, cosa que garanteix el funcionament estable a llarg termini del contactor.

Instal·lació i manteniment

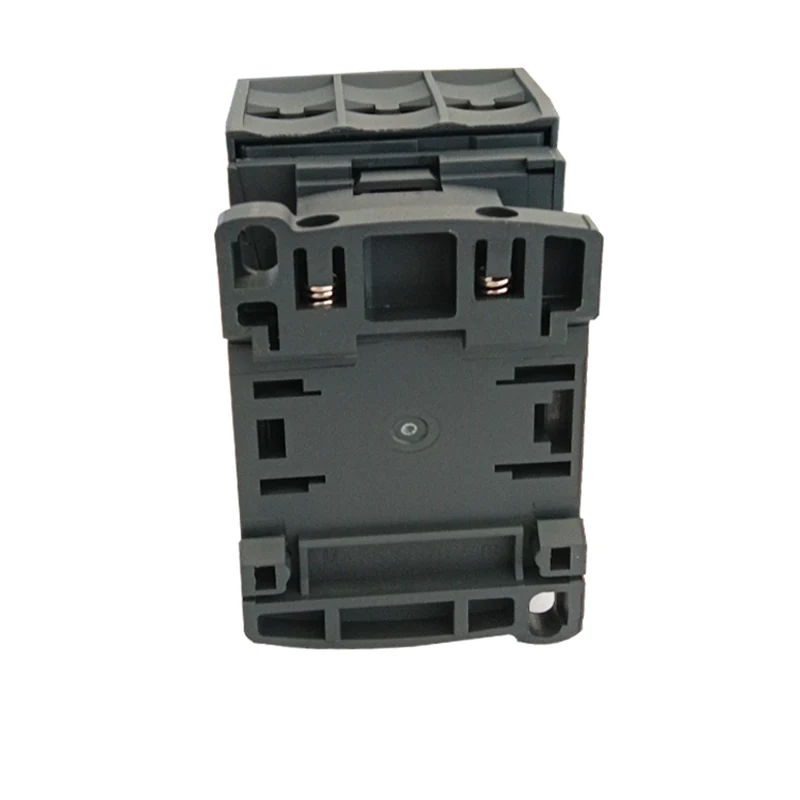

Instal·lació: Els contactors de CA CJX2 es poden muntar amb dos cargols o 35 mm (o 75 mm) de guia, que és convenient i ràpid. Les dades tècniques rellevants s’han de comprovar abans de la instal·lació per assegurar el compliment de les condicions d’instal·lació.

Manteniment: Totes les parts del producte s’han de comprovar regularment durant l’ús, requerint que les peces mòbils no s’enganxin i les fixacions no estiguin soltes. Si hi ha danys, s'hauria de substituir a temps per assegurar el funcionament normal del contactor.

CJX2 3P 25A AC Contactor
