Corba c rcbo

La corba STR02-40 C RCBO s'utilitza principalment en el circuit de AC50/60Hz dos pols 230V o quatre pols de 400V, amb un corrent nominal fins a 6A-40A per a una sobrecàrrega efectiva i protecció de curtcircuits i un canvi poc freqüent de la línia en condició normal, així com automàticament i immediatament que es va tallar l'alimentació d'alimentació una vegada que algú pateix un xoc elèctric o un corrent de fuita excedeix el valor especificat. Pot protegir eficaçment la seguretat personal i evitar els danys als equips. És adequat per a tot tipus de llocs, com ara la indústria, el comerç, el gran augment i la residència civil.

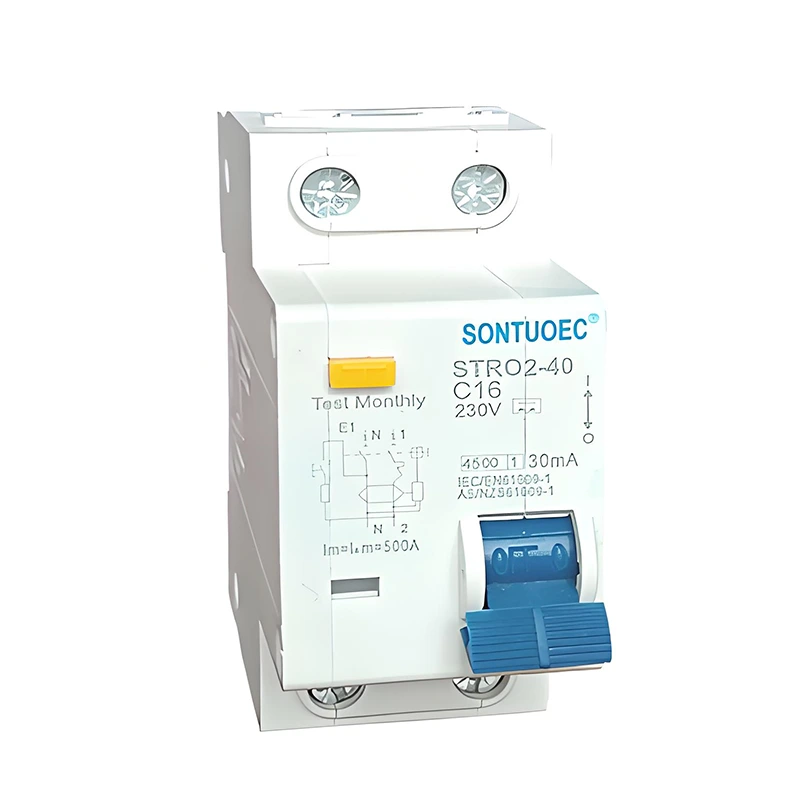

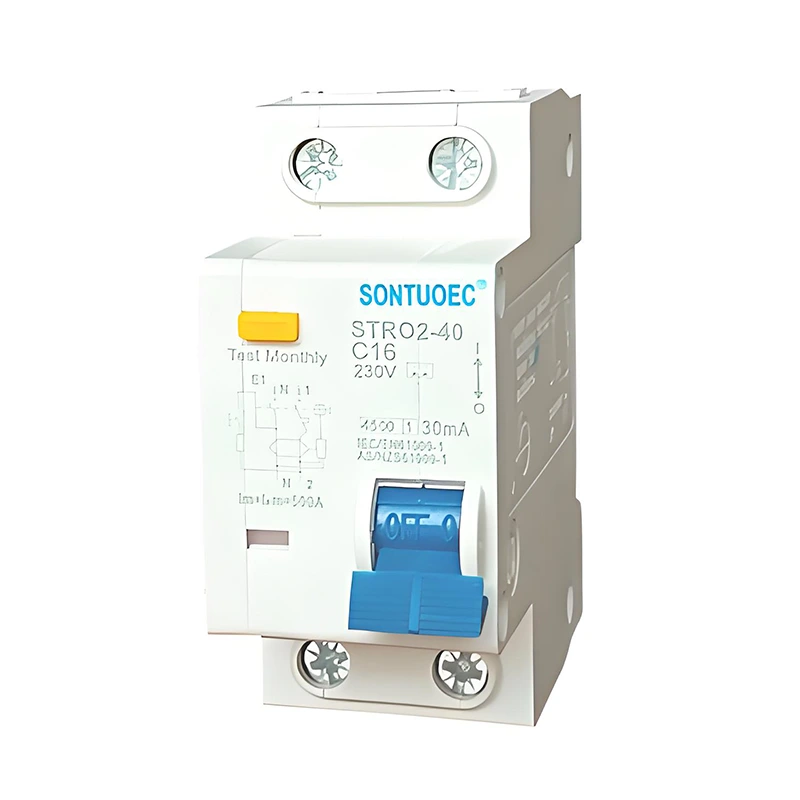

Model:STRO2-40

Envieu la consulta

Descripció del producte

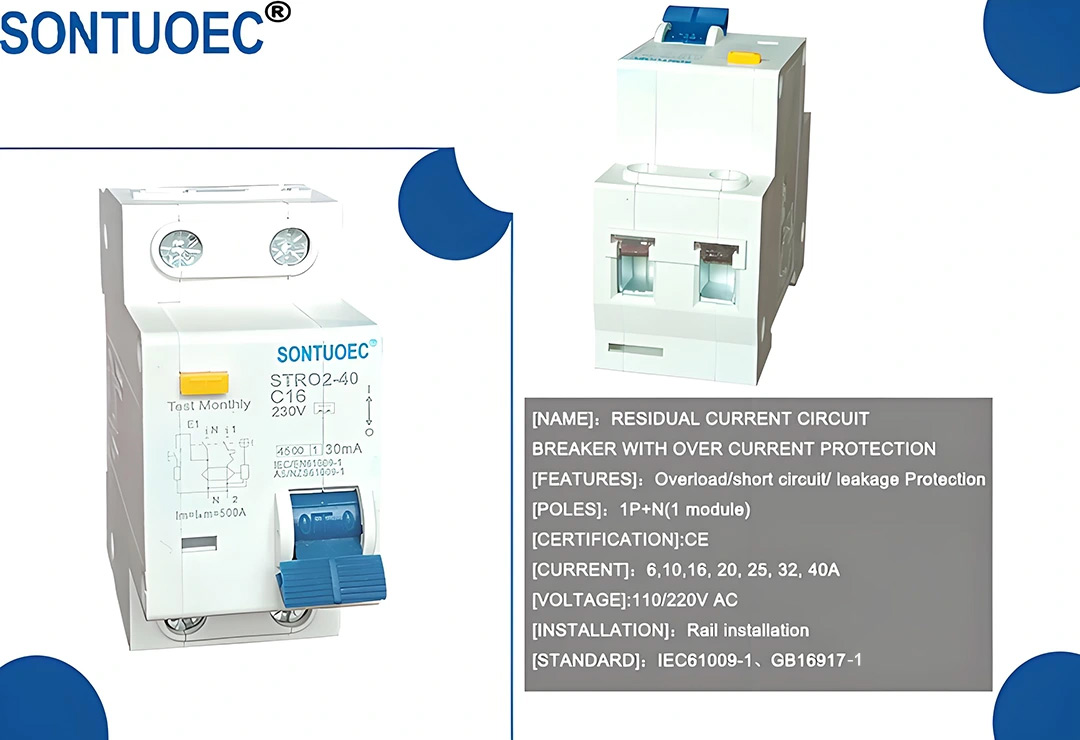

Model	Tipus electrònic
Estàndard:	IEC 61009-1
Característiques actuals residuals	I/i
Pole No	1p+n
Thermo-Magnetiv Release característic	B; C; D;
Corrent nominal (a)	6a, 10a, 16a, 25a, 32a, 40a
Tensió nominal (V)	220.230,240V
Corrent operatiu residual nominal	10mA, 30mA, 100mA, 300mA, 500mA
Curtmetratge residual condicional nominal corrent	3ka;
Resistència electro-macànica	Més de 4.000 cicles

Producte sobre vista:

1. Proporcionar la protecció contra el corrent de la falla/fuga de terra i la funció de l'aïllament

2. Alta capacitat de suport de corrent de curtcircuit

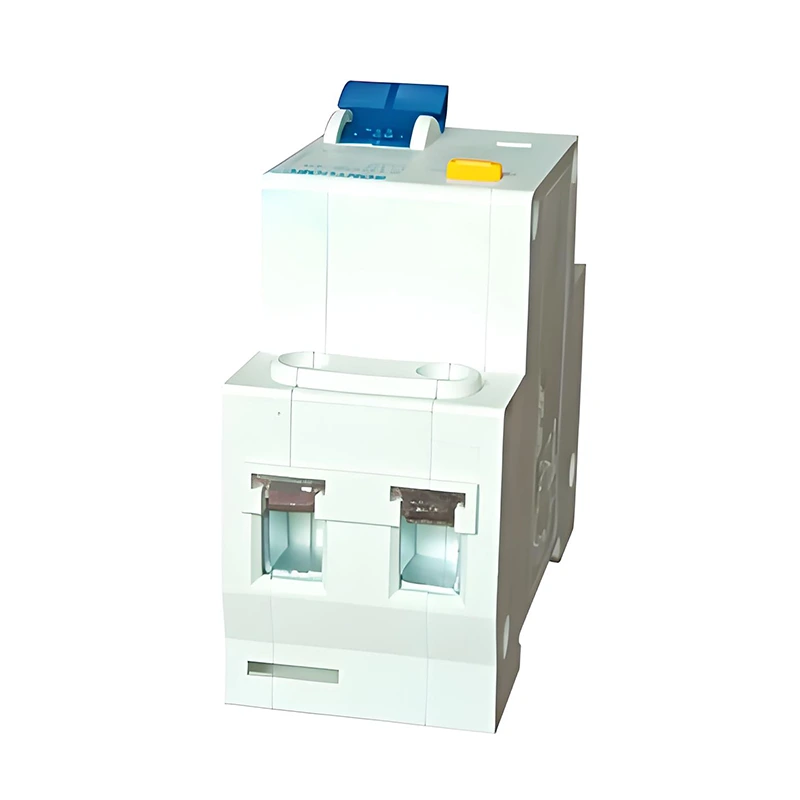

4. Equipat amb terminals de connexió protegida dels dits

5. Automàticament desconnecteu el circuit quan es produeix el corrent de falla/fuga de terra i supera la sensibilitat nominal

6. Independent de l’alimentació i la tensió de la línia, i lliure d’interferències externes, fluctuació de tensió.

La corba de desconnexió descriu les característiques d’acció d’un interruptor de circuit en condicions de sobrecàrrega. Les corbes de desconnexió de tipus C s’utilitzen principalment per protegir els circuits d’il·luminació i algunes càrregues menys sensibles a les sobrecàrregues instantànies. Es caracteritza per un llarg temps d’acció retardat quan el corrent de sobrecàrrega és petit; A mesura que augmenta el corrent de sobrecàrrega, el temps d’acció s’escurça gradualment. Aquest disseny està destinat a evitar un funcionament fals a causa de les picades de corrent transitòries durant l’inici de la càrrega i per assegurar -se que el circuit es pot desconnectar a temps durant les sobrecàrregues prolongades.

Característiques i funcions principals

Protecció de corrent residual: la corba C RCBO és capaç de detectar i tallar el corrent residual causat per descàrregues elèctriques humanes o fuites d’equips, evitant així accidents de xoc elèctric i incendis elèctrics.

Protecció de sobrecàrrega: Quan el corrent del circuit supera el corrent nominal de la RCBO, és capaç de tallar el circuit en un període de temps especificat per evitar danys al circuit o accidents de foc a causa de la sobrecàrrega. La corba de stripping de tipus C garanteix que aquesta protecció s’acciona en el moment adequat.

Protecció de curtcircuit: En cas de curtcircuit en un circuit, la corba C RCBO és capaç d’actuar ràpidament per tallar el corrent de curtcircuit i protegir el circuit i els equips. Alta capacitat de ruptura: L’alta capacitat de ruptura del RCBO permet que els circuits de curtcircuit en el cas de grans corrents de curtcircuit, prevenint els abocaments d’arc Instal·lació fàcil i estalvi d’espai.

Curve C RCBO
