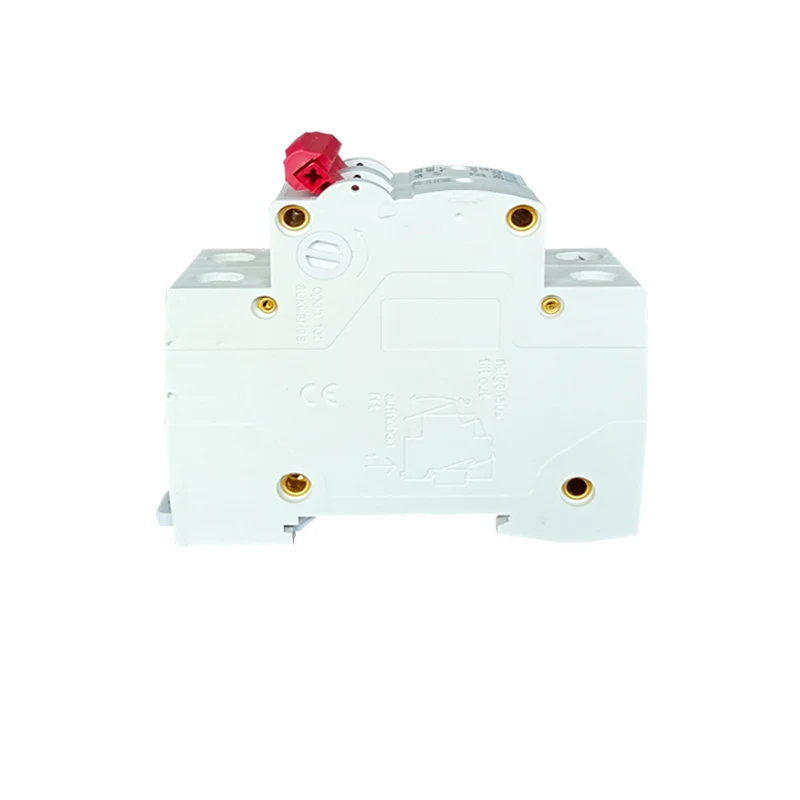

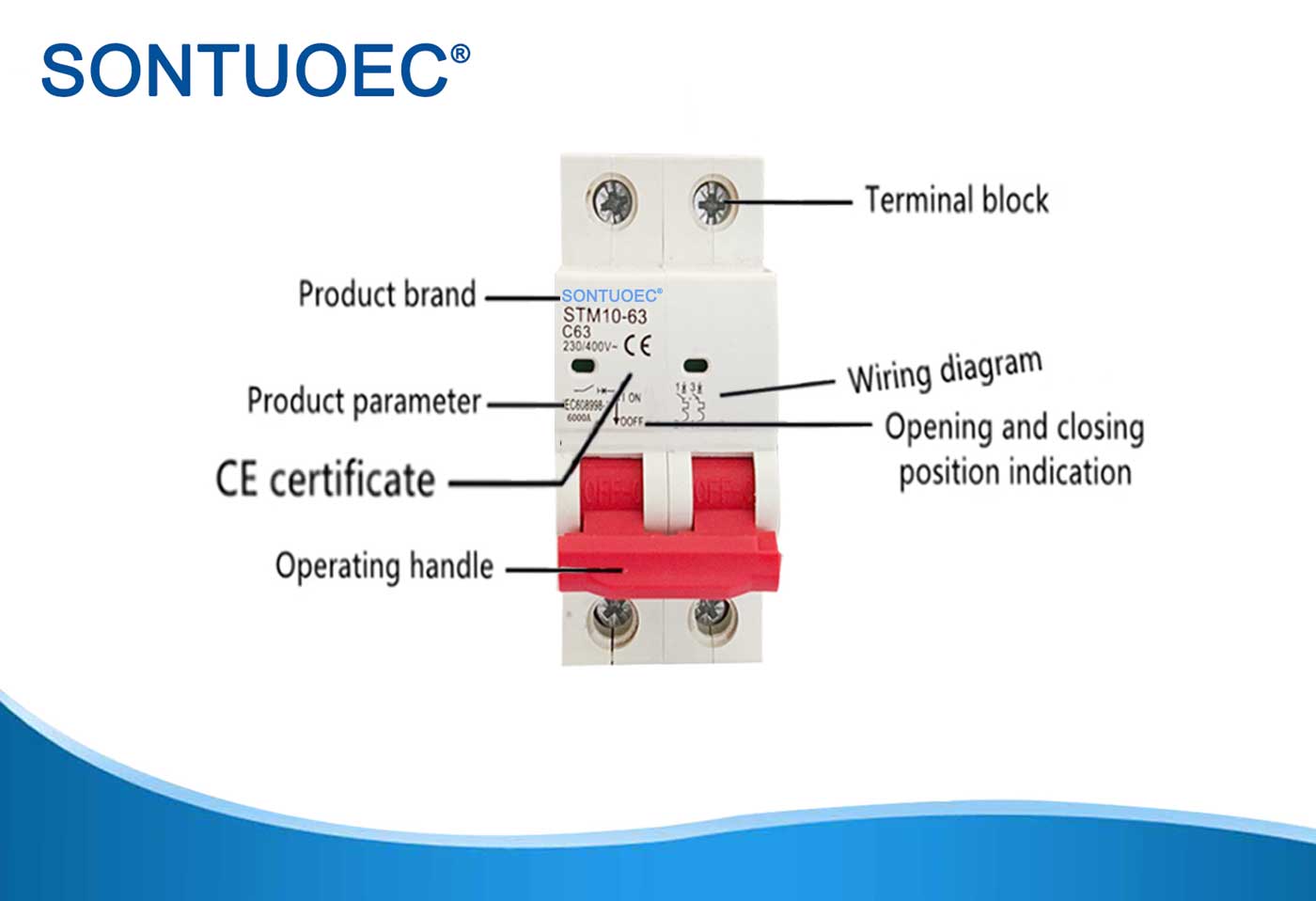

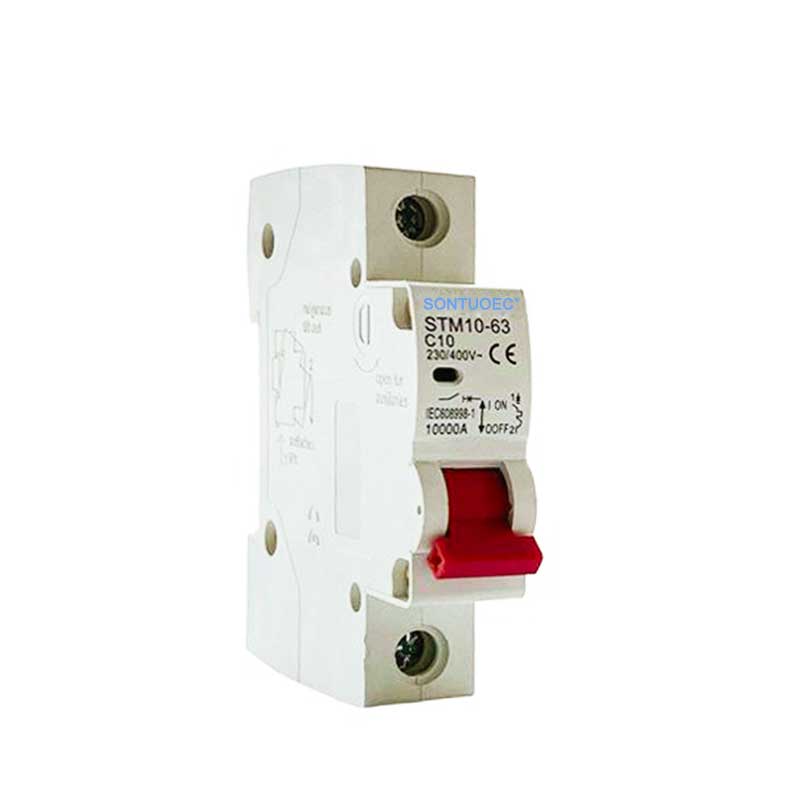

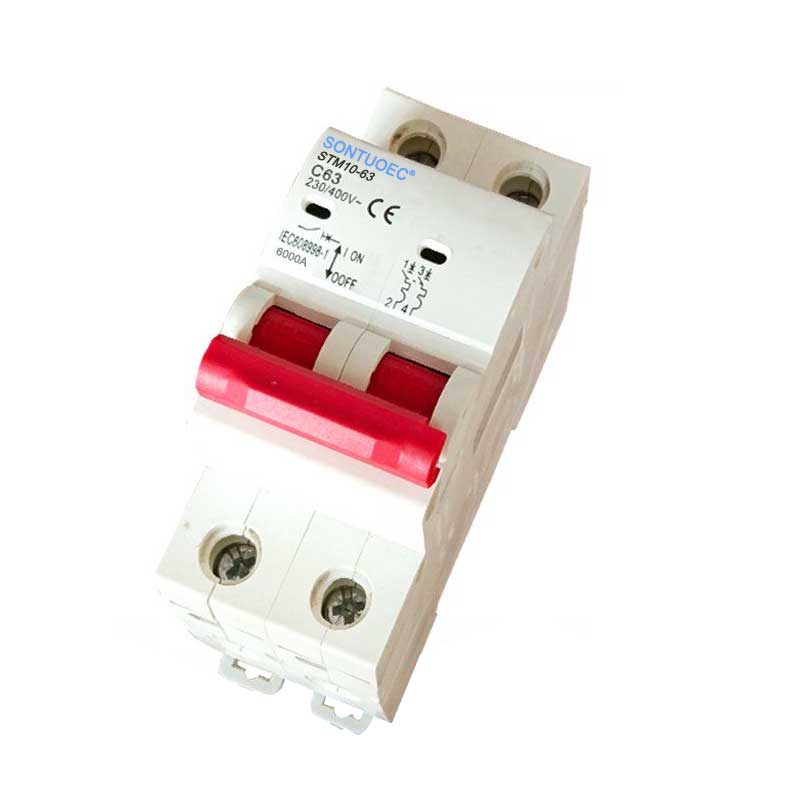

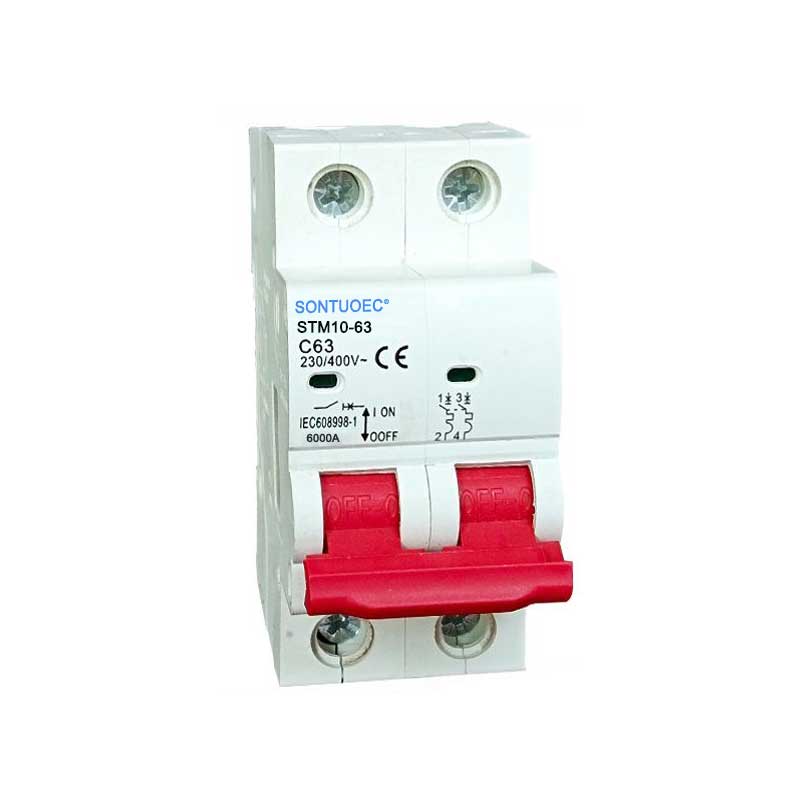

En complir diverses normes internacionals de seguretat i certificacions autoritàries, Curve D MCB Miniature Circuit Breaker proporciona una protecció fiable per als sistemes elèctrics i s’utilitza àmpliament en diverses aplicacions on es requereix una gran seguretat i estabilitat. En seleccionar i utilitzar la corba D MCBS, es recomana que la selecció es basi en requisits específics del sistema elèctric i característiques de càrrega i que es segueixin els codis d’instal·lació i manteniment rellevants.
Estàndard |
|
IEC/EN 60898-1 |
|
Elèctric |
Corrent classificat a |
A |
1,2,4.610,16,20,25,32,40,50,63A |
|
Pols |
P |
1p, 2p, 3p, 4p |
|
Tensió nominal UE |
V |
AC 230/400 |
|
Tensió d’aïllament UI |
V |
500 |
|
Freqüència nominal |
Hz |
50/60 |
|
Capacitat de trencament nominal |
A |
3000, 4500, 6000 |
|
La tensió d’impulsió nominal (1,2/50) UIMP |
V |
4000 |
|
Tensió de prova dielèctrica a Ind.Freq. Per a 1 min |
KV |
2 |
|
Grau de contaminació |
|
2 |
|
Característica de llançament termo-magnètic |
|
B, C, D |
Mecànic |
Vida elèctrica |
t |
4000 |
|
Vida mecànica |
t |
10000 |
|
Grau de protecció |
|
IP20 |
|
Temperatura de referència per a la configuració |
ºC |
30 |
|
Temperatura ambient |
ºC |
-5 ~+40 (sol·licitud especial, consulteu |
|
Temperatura d'emmagatzematge |
ºC |
-25 ~+70 |

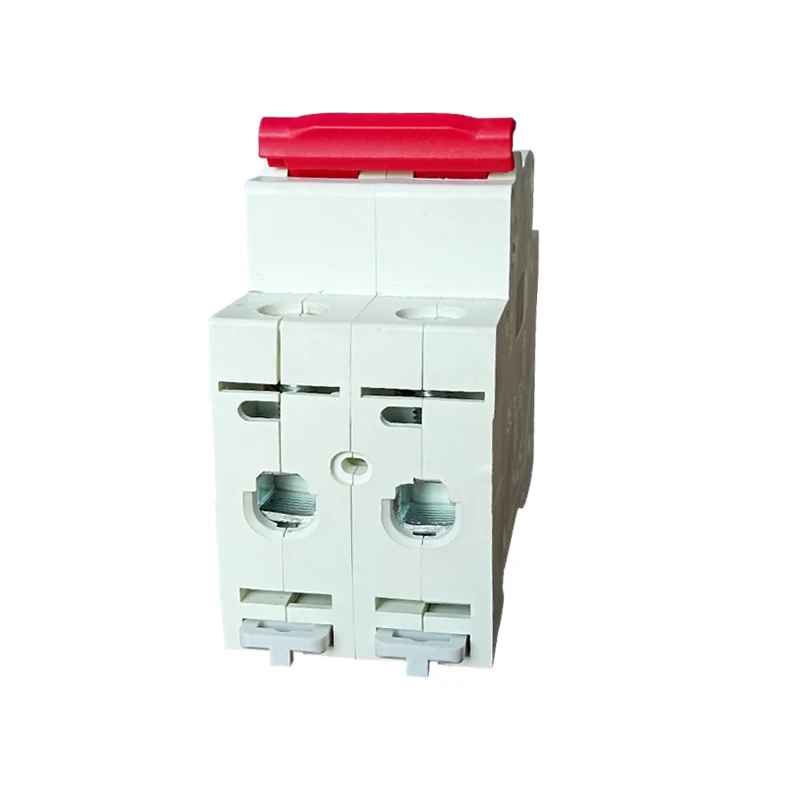

Instal·lació |
Tipus de connexió del terminal |
|
Barra de bus de cable/pin |
|
Mida del terminal superior/inferior del cable |
mm2 |
25 |
|
|
Pont |
18-3 |
|
Mida terminal superior/inferior per a la barra de bus |
mm2 |
25 |
|
|
Pont |
18-3 |
|
Parell d’ajustament |
N*m |
2 |
|
|
In-lbs |
18 |
|
Muntatge |
|
A DIN Rail EN 60715 (35 mm) mitjançant un dispositiu de clip ràpid |
|
Conexió |
|
De la part superior i inferior |
Corrent nominal i tensió: la corba d MCBS és adequada per a un ampli ventall de corrents nominats, com ara 6A, 10A, 16A, 20A, 25A, 32A, 40A, 50A, 63A, etc., així com per a intervals de tensió nominal com ara 110V, 220V, 400V, etc., i per a freqüències de 50/60 Hz.
Característiques de retirada: la corba D MCBS és especialment adequada per a càrregues i sistemes de distribució altes inductives que generen grans corrents d’introducció, com ara equips elèctrics que generen corrents polsats, petits motors, etc. Es poden utilitzar en una àmplia gamma d’aplicacions, com ara sistemes de distribució d’energia, sistemes de distribució d’energia i sistemes d’alimentació d’alimentació. El seu corrent de trencament instantani és normalment entre 10 i 40 vegades el corrent nominal, cosa que significa que pot tallar els circuits ràpidament i protegir els equips dels danys durant els augments sobtats del corrent.
Protecció de curtcircuit: els MCB de la corba D tenen una alta capacitat de ruptura de curtcircuit, com ara la capacitat de ruptura de curtcircuit de 6kA per a alguns productes, que pot protegir de forma fiable els circuits dels corrents de curtcircuit.
Normes de seguretat i certificacions: aquests productes solen complir diversos estàndards de seguretat internacionals, com ara EN/IEC 60898, AS/NZS 60898.1, IEC60947-2, etc., i han obtingut certificats autoritaris com CE, CB, CCC, TUV, etc., per assegurar que els productes siguin segurs i fiables.
