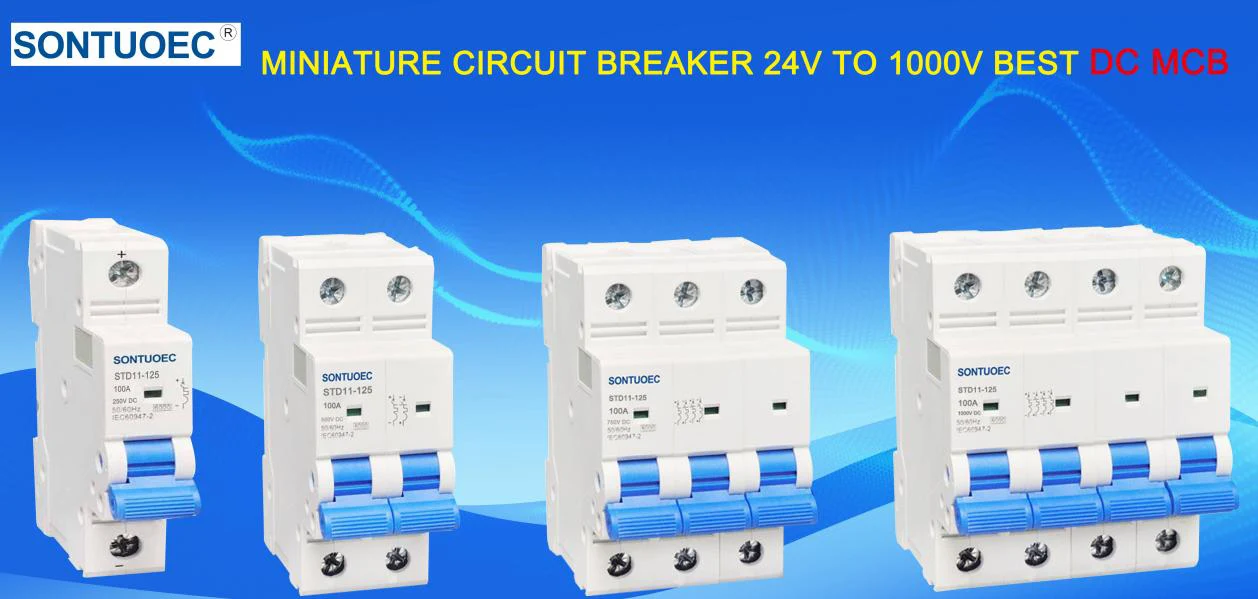

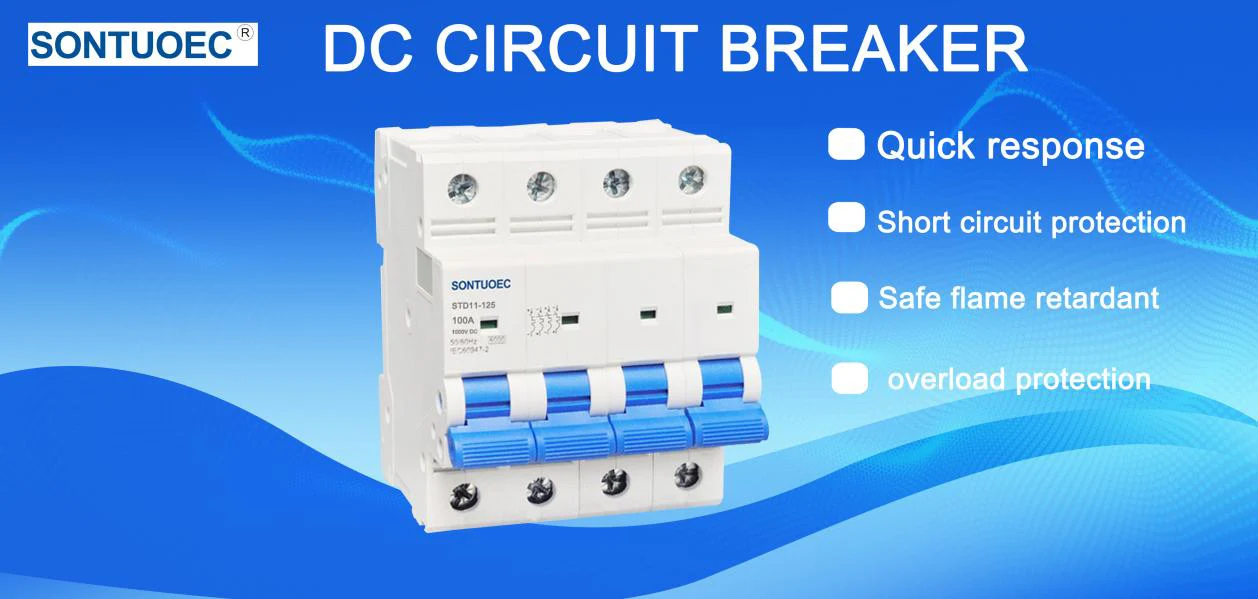

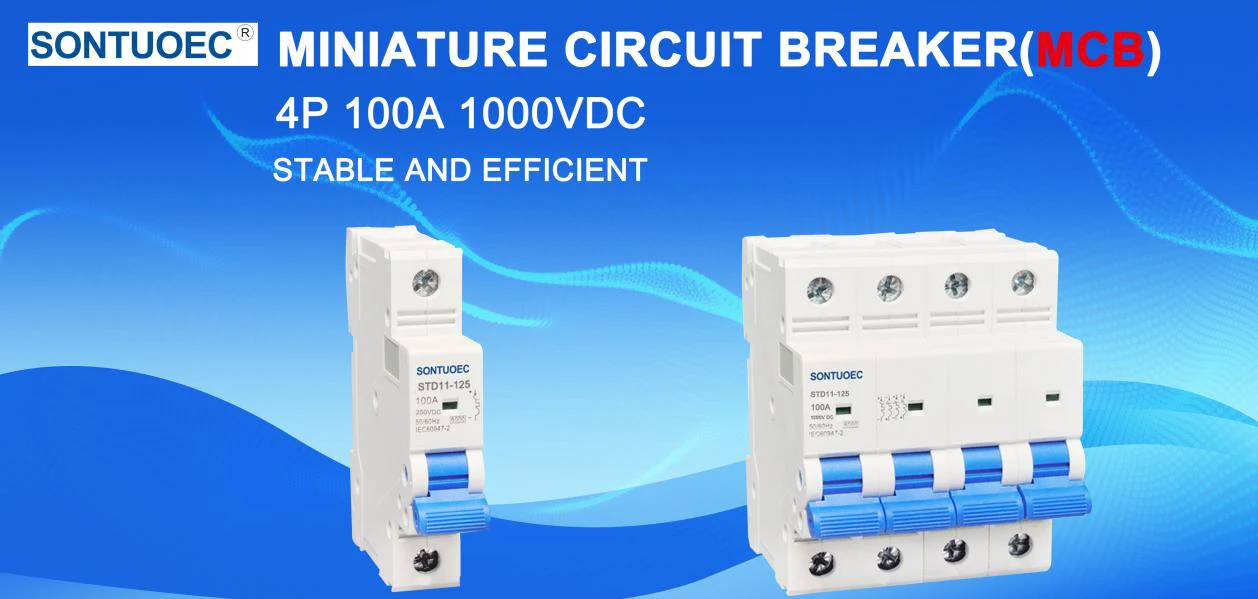

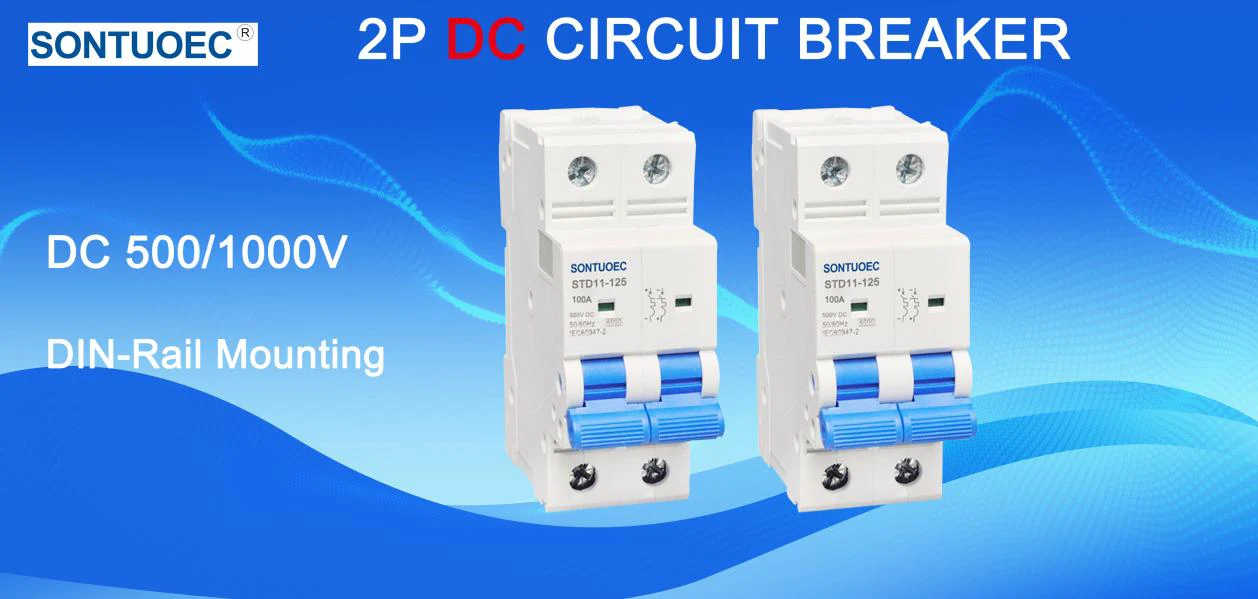

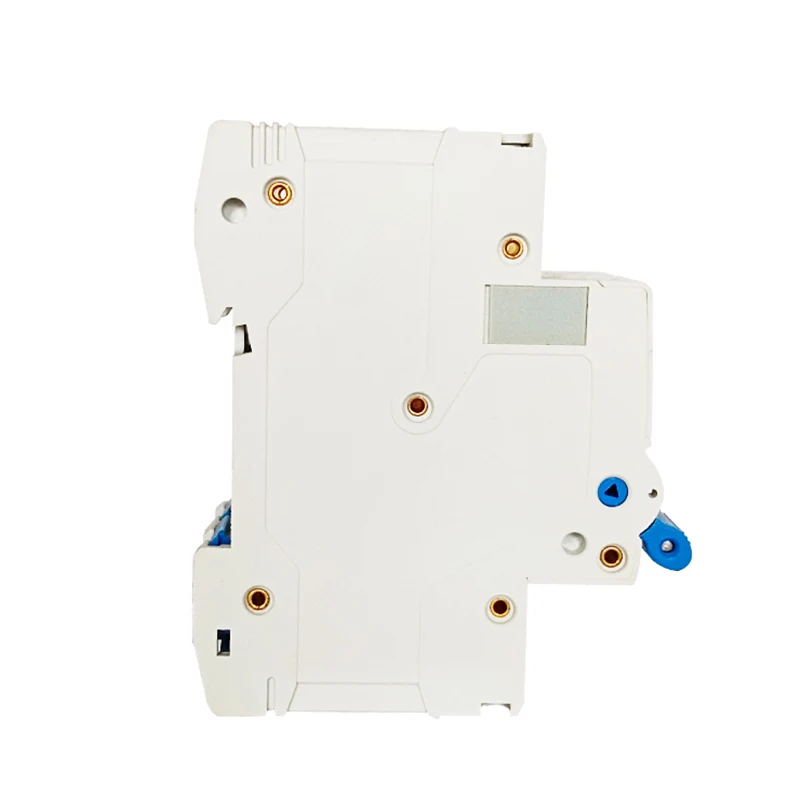

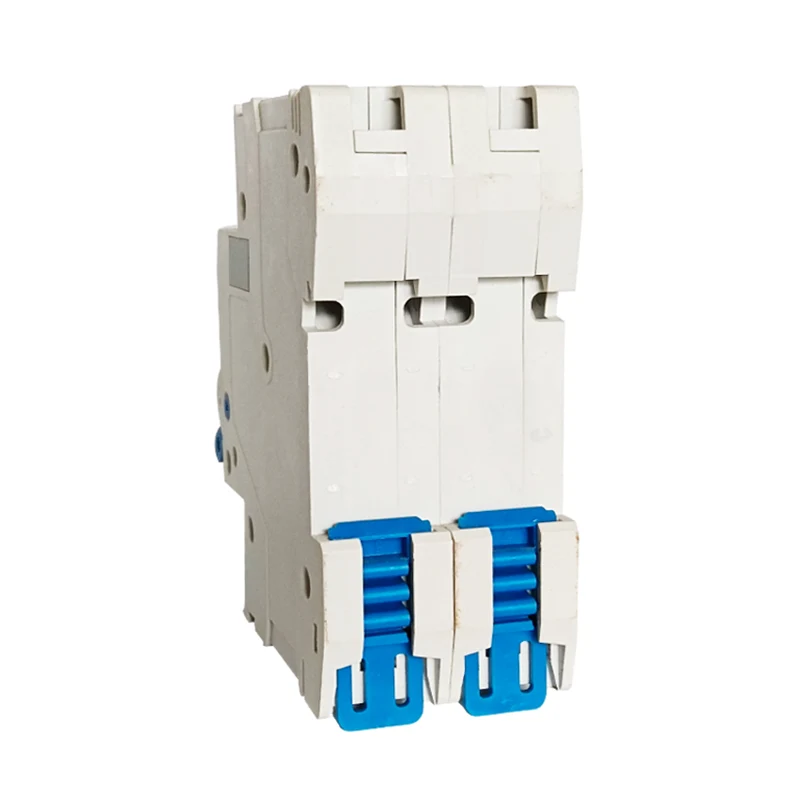

El DC MCB Miniature Circuit Breaker és un interruptor elèctric especialment dissenyat per a un funcionament automàtic en circuits de corrent continu. La seva funció principal és protegir els dispositius automàtics de sobrecàrregues, curtcircuits i altres perills de falles i assegurar la seguretat de tot el sistema d’alimentació. Quan el corrent que flueix pel circuit supera la qualificació del DC MCB, o quan es detecta el corrent de fuita al circuit, el DC MCB desconnectarà automàticament el circuit, impedint així que el circuit es faci mal a causa de la sobrecàrrega, el curtcircuit o les fuites.
Model |

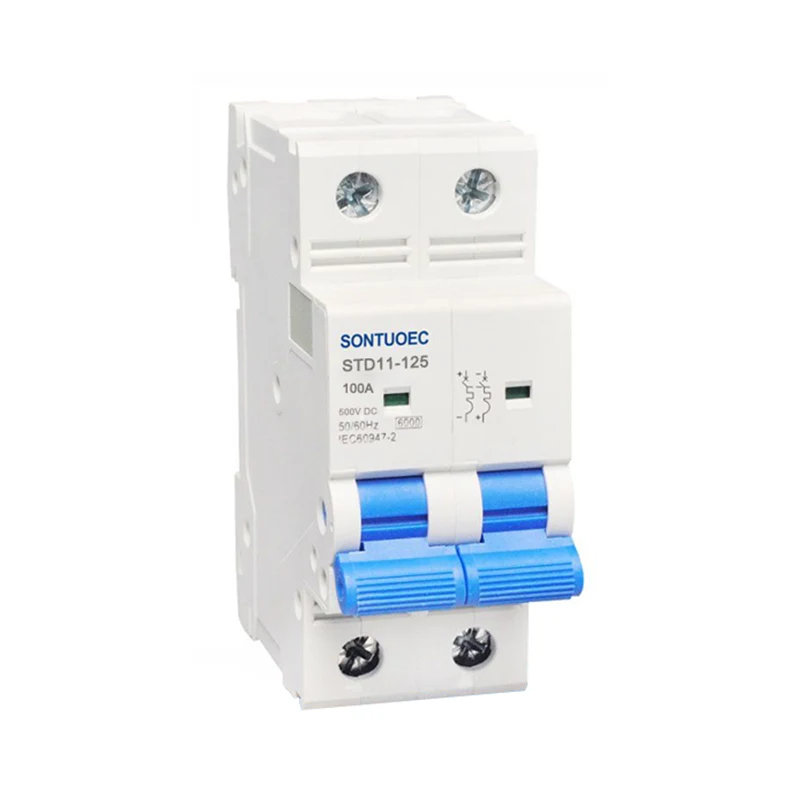

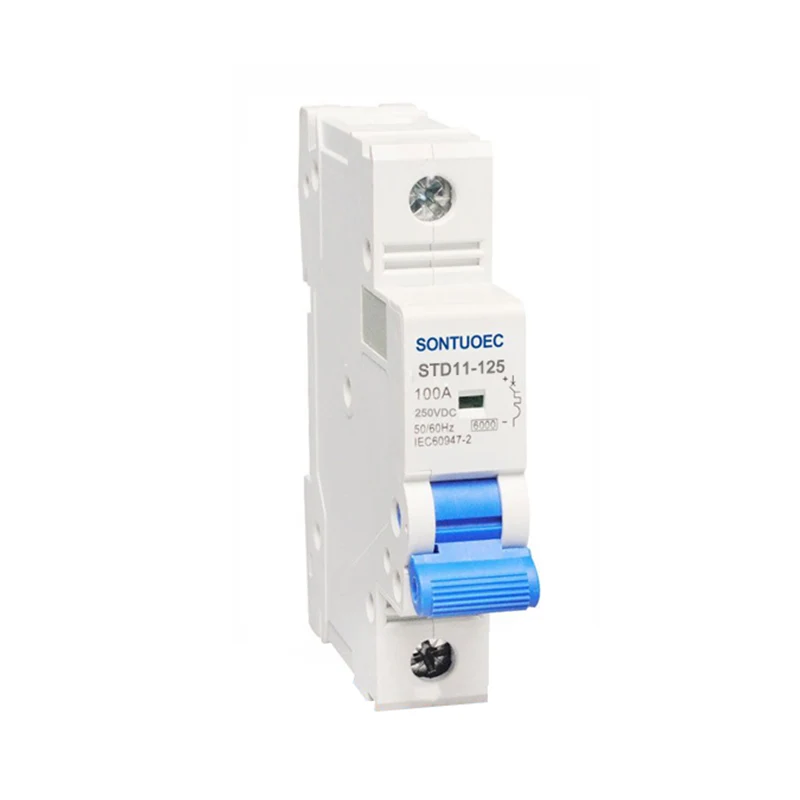

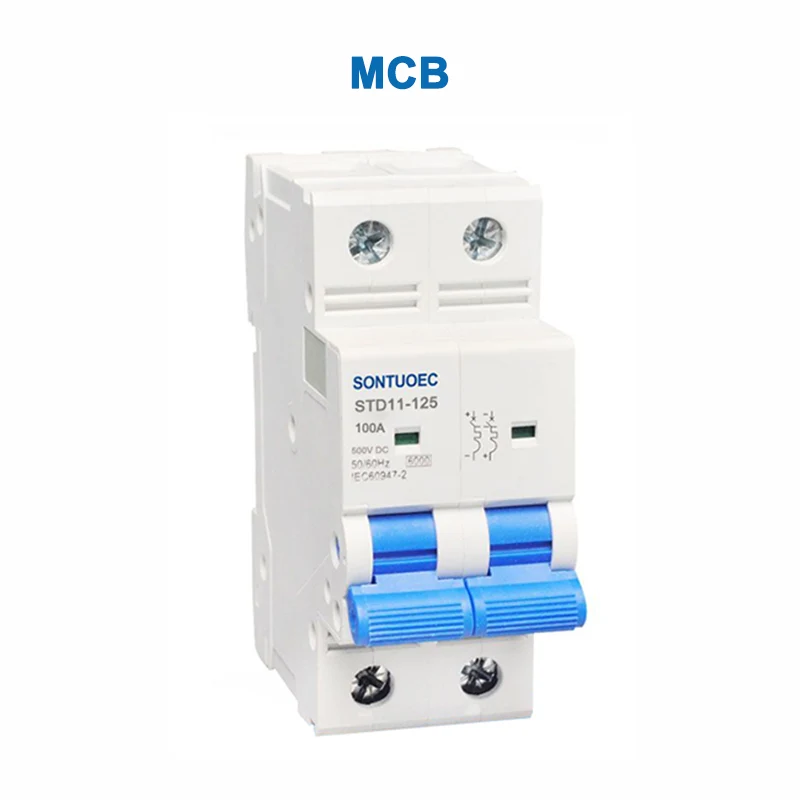

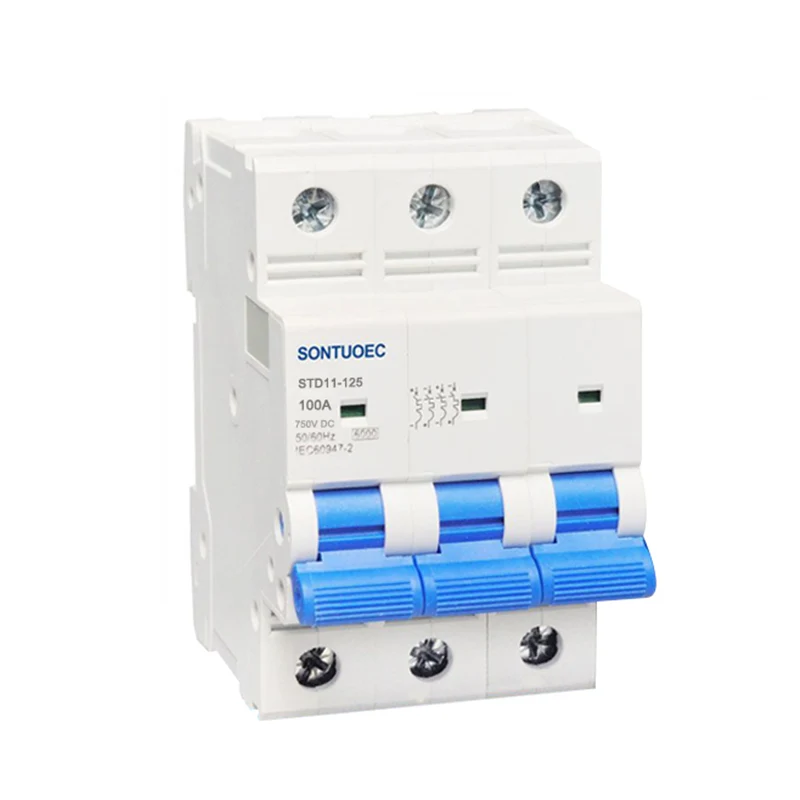

STD11-125 |
Estàndard |
IEC60898-1 |
Pol |
1p, 2p, 3p, 4p |
Corba de disminució |
B, C, D |
Capacitat de curtcircuit nominal (ICN) |
3ka, 4,5ka, 6ka |
Corrent nominal (dins) |
1,2,4,6,10,16,20,25,32,40,50,63,80,100,125A |
Tensió nominal (UE) |
DC 24,48.120.250.500.750,1000 |
Alliberes magnètics |
B Corba: entre 3in i 5 in Corba C: entre 5in i 10in C Corba: entre 10in i 14in |
Resistència electro-mecànica |
Més de 6.000 cicles |
Principi d’operació
El principi de funcionament del interruptor en miniatura DC MCB es basa en els efectes tèrmics i electromagnètics del corrent elèctric. Quan un sobrecorrent continu flueix a través d’un MCB de corrent continu, el seu bimetal intern s’escalfa i es desvia per flexió, que allibera el pany mecànic i talla el circuit. A més, en el cas d’un curtcircuit, l’augment sobtat del corrent provoca el pistó associat a la bobina o solenoide de Striker de DC MCB a desplaçar -se electromecànicament, cosa que desencadena el mecanisme de viatge per tallar el circuit.
Sistema d’extinció d’arc especial i sistema de limitació actual: DC MCB adopta un sistema especial d’extinció d’arc i limitació de corrent, que és capaç de trencar ràpidament el corrent de falla del sistema de distribució de corrent continu i evitar la generació i la propagació de l’arc.
Alta sensibilitat i resposta ràpida: DC MCB pot detectar petits corrents de fuita i tallar el circuit en un temps molt curt, proporcionant protecció instantània.
Reutilitzable: a diferència dels fusibles convencionals, el DC MCB es pot restablir manualment o automàticament després d’un viatge, eliminant la necessitat de substitució.
Disposats múltiples valoracions actuals: DC MCBS estan disponibles en diverses especificacions de qualificació actuals.
No polaritzat i polaritzat: DC MCBs al mercat es classifiquen principalment en polaritzats i no polaritzats. Els MCB polaritzats han de prestar especial atenció a la direcció del corrent quan es connecta, mentre que els MCB de corrent continu no polaritzats poden proporcionar protecció de seguretat independentment de la direcció del flux actual.
Els MCB de DC s’utilitzen àmpliament quan es requereix protecció d’energia de corrent continu, com ara centres de dades, sistemes de generació d’energia fotovoltaica, sistemes d’emmagatzematge d’energia i piles de càrrega. En particular al mercat d’emmagatzematge d’energia, on la direcció del corrent sovint és bidireccional (mode de càrrega/descàrrega), cal utilitzar MCB de corrent continu no polaritzat.
