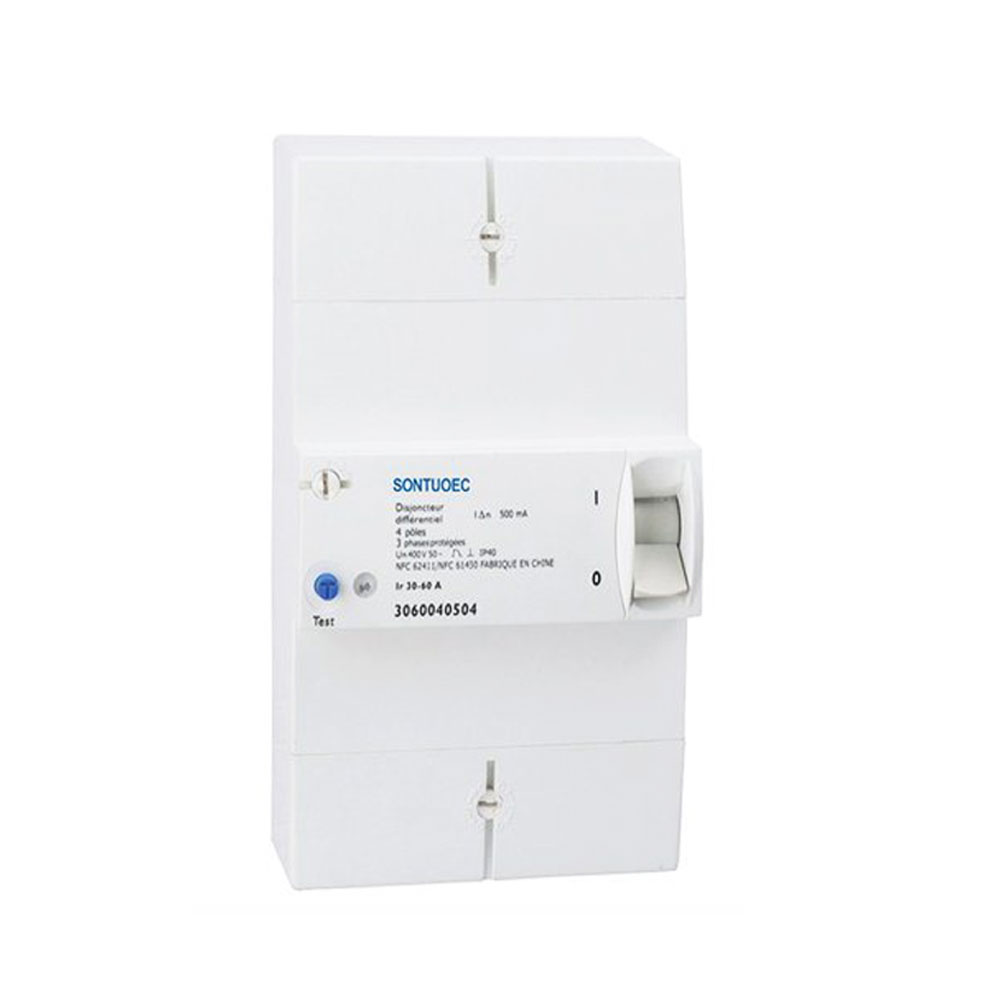

Interruptor de circuits

Disjuntor Circuit Breaker és una mena de dispositiu de commutació que s’utilitza per protegir el circuit, quan hi ha sobrecàrrega, curtcircuit i altres falles al circuit, pot tallar ràpidament el circuit per evitar que la falla s’expandeixi i danyi l’equip al circuit. A causa de la seva petita mida, pes lleuger, instal·lació fàcil i altres característiques, el trencador en miniatura s'utilitza àmpliament en camps residencials, comercials i industrials com a element de protecció per als electrodomèstics.

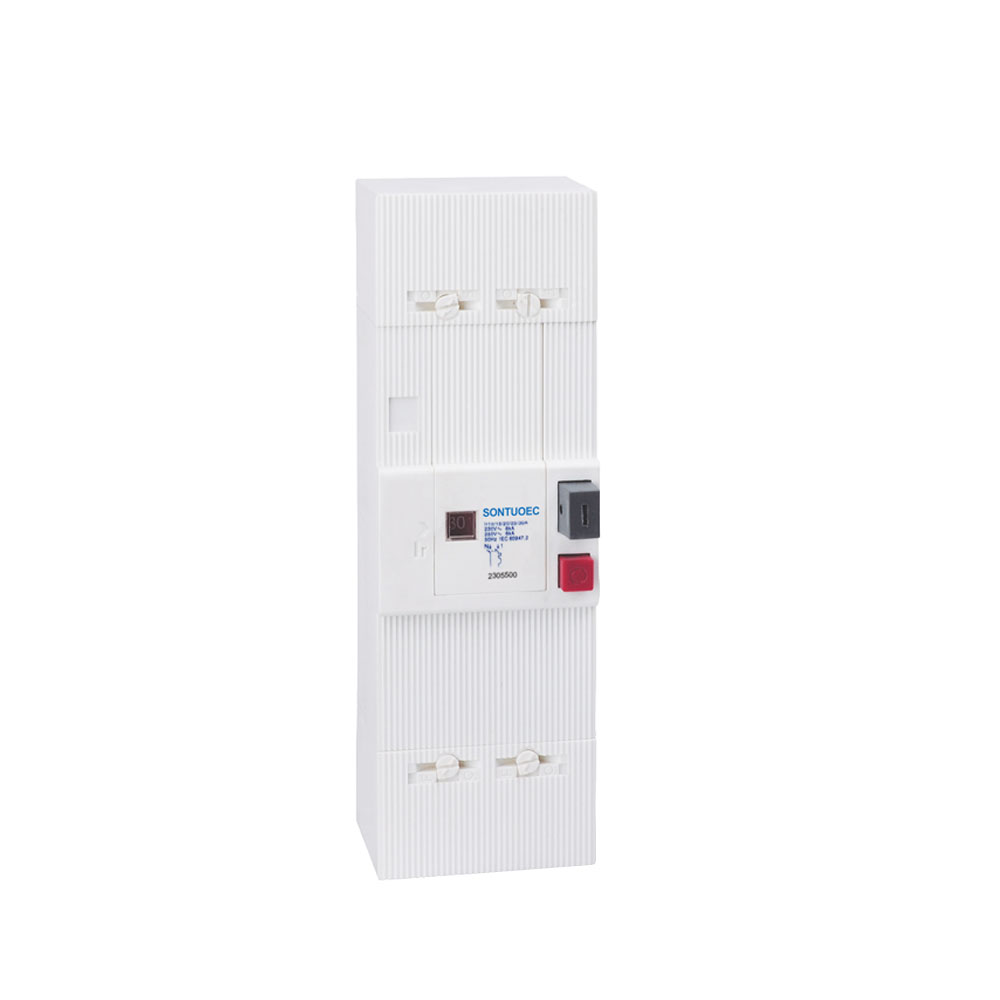

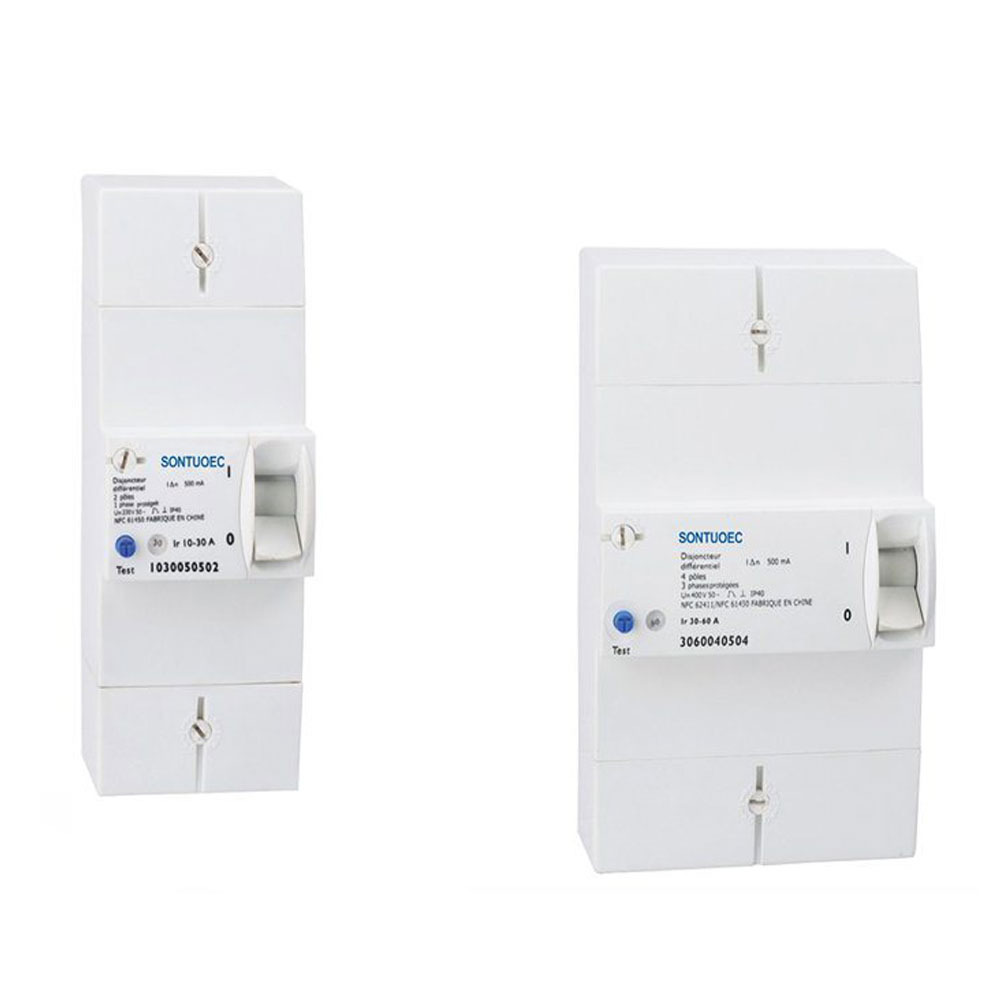

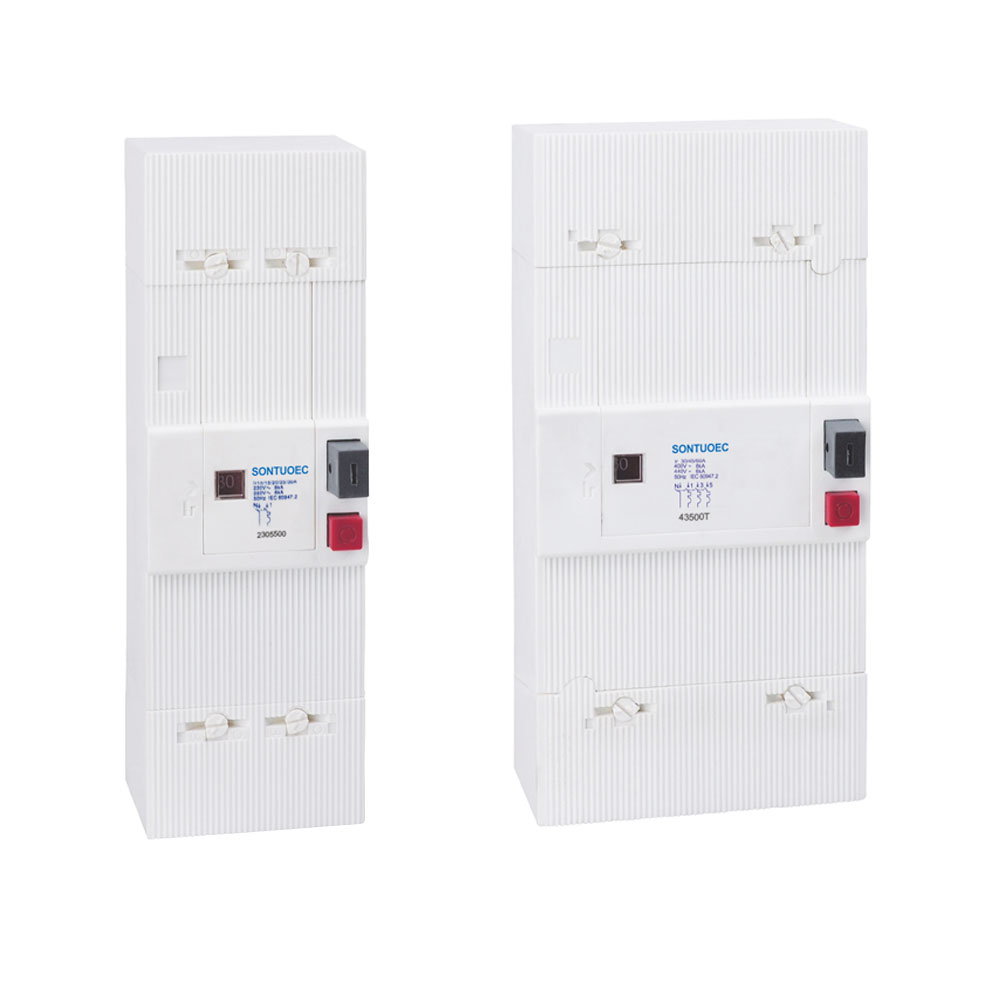

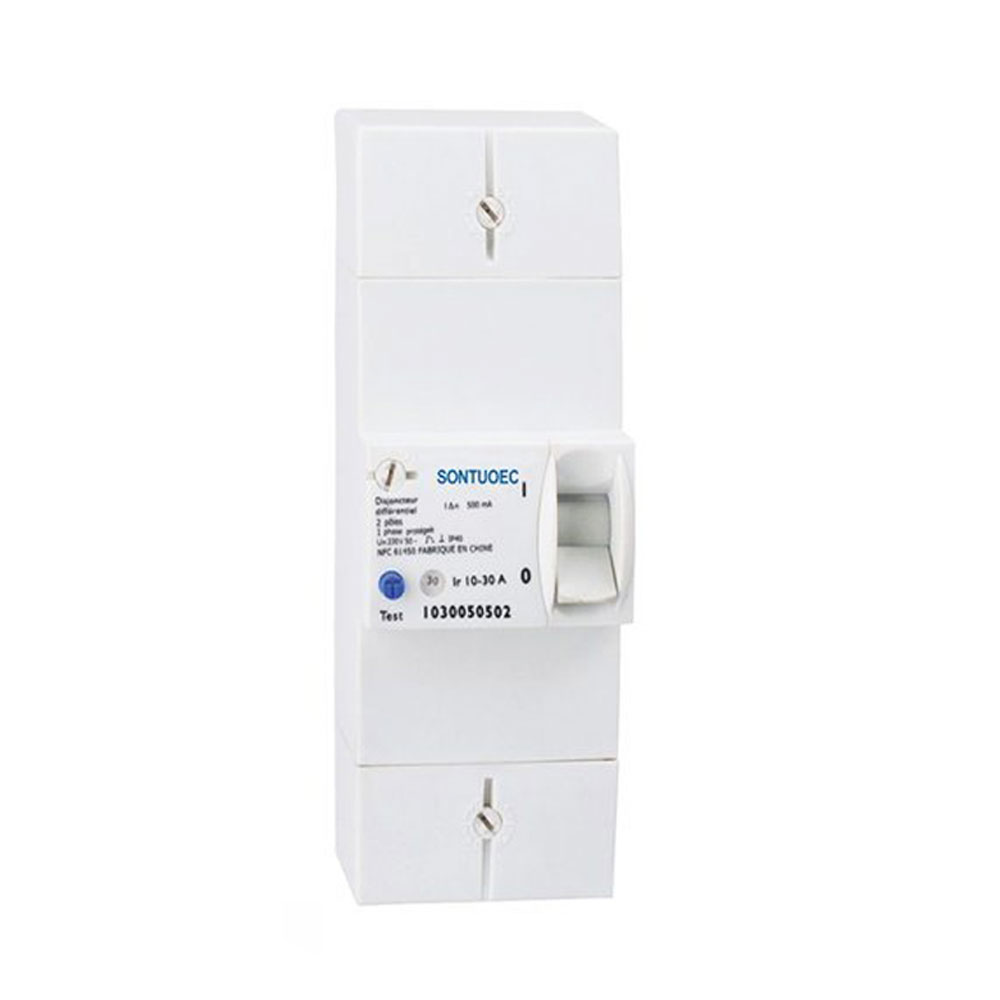

Model:STO

Envieu la consulta

Descripció del producte

Model	Estirada
Estàndard	IEC61009-1, IEC 60947-2
Sensibilitat nominal L △ N	300.500 (MA)
Pol	2p, 4p
Capacitat de curtcircuit nominal (ICN)	3ka, 6ka, 8ka
Corrent nominal (dins)	5 ~ 15a, 15 ~ 30a, 30 ~ 60a, 60 ~ 90a (ajustable actual)
Tensió nominal (ONU)	230/400V
Resistència electro-mecànica	Més de 6.000 cicles

Estructura i principi de treball

 Estructura: el trencador de circuits en miniatura normalment consisteix en un sistema de contacte, dispositiu d’extinció d’arc, mecanisme de funcionament, dispositiu de desconnexió i closca i altres parts. Entre ells, el sistema de contacte s’utilitza per connectar i desconnectar el circuit; El dispositiu d’extinció d’arc s’utilitza per extingir l’arc a l’hora de desconnectar el circuit, evitant que l’arc perjudiqui l’equip i el personal; El mecanisme de funcionament s’utilitza per operar el trencador de circuit manualment o automàticament; El dispositiu de llançament s'utilitza per tallar automàticament el circuit quan el circuit sigui defectuós.

 Principi de funcionament: el principi de funcionament de l’interruptor de circuits en miniatura es basa en els efectes tèrmics i electromagnètics del corrent. Quan el corrent del circuit supera el valor nominal, el bimetal es doblarà i es desviarà per la calor, alliberant el pany mecànic i obrint així els contactes del trencador del circuit. Al mateix temps, l’electromagnet també generarà succió a causa del corrent excessiu, fent que el davanter funcioni i talli el circuit.

Avantatges i aplicacions

Avantatges: el disjuncador de circuits en miniatura té els avantatges de la mida petita, el pes lleuger, la instal·lació fàcil, la llarga vida útil i l’alta fiabilitat. Al mateix temps, també té diverses funcions de protecció com ara protecció de sobrecàrrega, protecció de curtcircuit, protecció de fuites, etc., que poden assegurar el funcionament segur del circuit.

Aplicacions: els interruptors de circuits en miniatura s’utilitzen àmpliament en camps residencials, comercials i industrials. A la zona residencial, se sol utilitzar com a element de protecció a la caixa de distribució per protegir la seguretat dels circuits domèstics; A les zones comercials i industrials, s’utilitza com a element de protecció per a equips elèctrics per evitar accidents com ara danys d’equips i incendis causats per la fallada del circuit.

Disjuntor Circuit Breaker
