Interruptor de circuit de mida d'aparença unificada de la sèrie Dz47le-63 RCBO

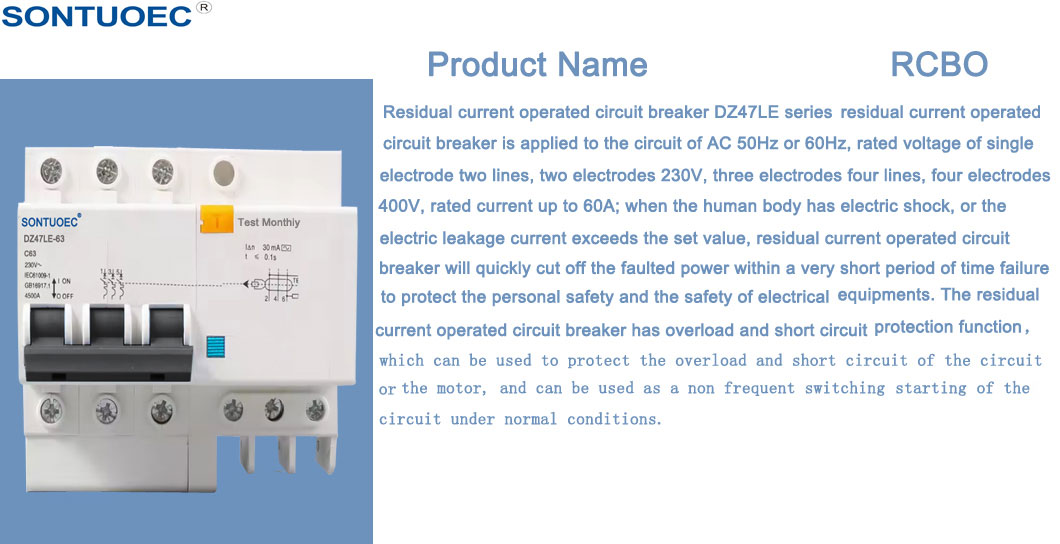

1.RCBO s'utilitza principalment en AC 50Hz (60Hz), tensió nominal 230/400V, corrent nominal 6A a 63A sistema de distribució de terminals de baixa tensió. RCBO és igual a la funció MCB+RCD; S'utilitza per a la protecció contra descàrregues elèctriques i la protecció de contactes indirectes humans, protecció d'equips elèctrics quan el cos humà toca l'electricitat o el corrent de fuga de la xarxa elèctrica supera el valor estipulat i la protecció contra sobrecàrregues i curtcircuits; També pot ser un operador sense freqüència al circuit, molt utilitzat al districte residencial i comercial. Compleix amb la norma IEC61009-1. 2.MCB s'utilitza en AC50/60Hz, tensió nominal de 230V3, 4 pols 400V, corrent nominal de 63A per a la protecció contra sobrecàrregues i curtcircuits, així com per a la commutació no freqüentada en casos normals. S'utilitza àmpliament per a la indústria, el comerç i la llar. Aquest producte compleix la norma IEC60898. 3.RCCB és d'acord amb els estàndards de IEC61008. Pot tallar el circuit d'avaria immediatament en cas de perill de xoc o fuga a terra de la línia troncal. Per tant, és adequat per evitar el risc de xoc i incendi causat per fuga de terra.

Model:DZ47LE-63

Envieu la consulta

Descripció del producte

Especificacions:

RCBO

	Estàndard	Unitat	IEC/EN 61009-1
Elèctric	Mode		Tipus electrònic
característiques	Tipus (forma d'ona de la fuga a terra detectada)		A, AC
	Característica d'alliberament termomagnètic		B,C,D
	Intensitat nominal ln	A	6,10,16,20,25,32,40,63
	Pols	P	1P+N, 3P+N
	Tensió nominal Ue	V	AC 230, 400
	Sensibilitat nominal I△n	A	0,01, 0,03, 0,1, 0,3, 0,5
	Capacitat de fabricació i ruptura residual nominal l△m	A	500
	Capacitat nominal de curtcircuit Icn	A	6000
	Temps de descans sota I△n	S	≤0,1
	Freqüència nominal	Hz	50/60
	Tensió nominal de suport a impulsos (1,2/50) Uimp	V	4000
	Tensió de prova dielèctrica a ind.Freq durant 1 min	kV	2
	Tensió d'aïllament Ui	V	250
	Grau de contaminació		2
Característiques mecàniques	Vida elèctrica		4000
	Vida mecànica		10000
	Indicador de corrent de falla		SÍ
	Grau de protecció		IP20
	Temperatura ambient	ºC	-5~+40 (aplicacions especials, consulteu
	(amb mitjana diària≤35ºC)	ºC	correcció de compensació de temperatura)
	Temperatura d'emmagatzematge	ºC	-25~+70
Instal·lació	Tipus de connexió de terminal		Cable/barra de tipus pin/barra de tipus U
	Mida del terminal superior/inferior per cable	mm2	25
	Mida del terminal superior/inferior per cable	AWG	5 de febrer de 18
	Mida del terminal superior/inferior per a barra colectora	mm2	25
	Mida del terminal superior/inferior per a barra colectora	AWG	3 de febrer de 18

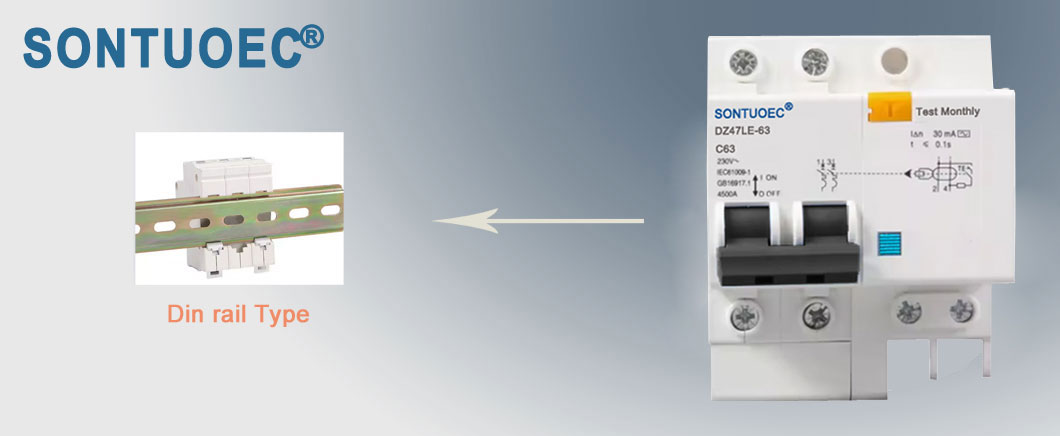

	Muntatge		Sobre carril DIN EN 60715(35mm) mitjançant dispositiu de clip ràpid
	Connexió		Des de dalt

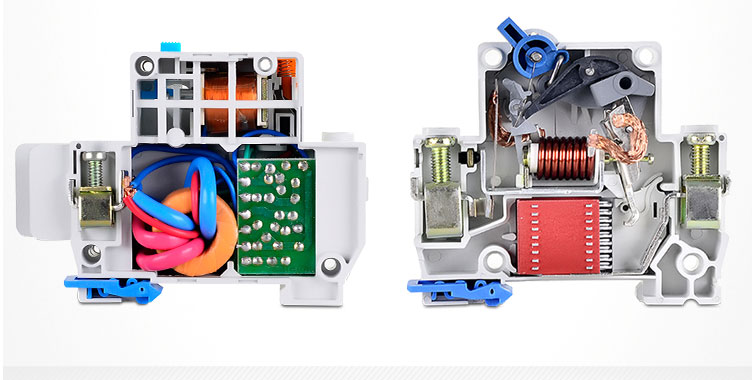

Vista general del producte:

1. Proporcioneu protecció contra corrent de fallada a terra/fuga i funció d'aïllament

2. Alta capacitat de resistència al corrent de curtcircuit3. Aplicable a terminal i connexió de barra de tipus pin/forquilla

5. Desconnecteu automàticament el circuit quan es produeixi una fallada a terra/fuga i superi la sensibilitat nominal

6. Independent de la font d'alimentació i la tensió de línia, i lliure d'interferències externes, fluctuació de tensió.

MCB

Model	MCB
Estàndard	IEC60898-1
Pol	1P, 2P, 3P, 4P
Corba de disparo	B,C,D
Capacitat nominal de curtcircuit (Icn)	3KA,4.5KA,6KA,10KA
Corrent nominal (entrada)	1,2,4,6,10,16,20,25,32,40,50,63A
Tensió nominal (Un)	AC230(240)/400(415)V
Alliberaments magnètics	Corba B: entre 3 i 5 polzades
	Corba B: entre 3 i 5 polzades
	C corba: entre 5 i 10 polzades
	C corba: entre 5 i 10 polzades
	D corba: entre 10 i 14 in
	D corba: entre 10 i 14 in
Resistència electromecànica	més de 6000 cicles C

RCCB


	Estàndard	Unitat	IEC/EN 61008-1
Elèctric	Tipus (forma d'ona de la fuga a terra detectada)		AC, A
Característica	Corrent nominal In	A	16,25,32,40,63
	Pols	P	2,4
	Tensió nominal Ue	V	230/400
	Sensibilitat nominal I n	A	0,01,0,03,0,1,0,3
	Tensió d'aïllament Ui	V	500
	Elaboració residual classificada i	A	630
	capacitat de trencament I m
	Corrent de curtcircuit I c	A	4500/6000
	Fusible SCPD	A	6000
	Temps de descans sota I n	s	<0,1
	Freqüència nominal	Hz	50/60
	Grau de contaminació		2
Mecànica I	Vida elèctrica	t	4000
característiques	Vida mecànica	t	20000
	Indicador de corrent d'avaria		Sí
	Grau de protecció		IP20
	Temperatura ambient	C	De -25C a 40C
	(amb una mitjana diària de 35)
	Temperatura d'emmagatzematge	C	De -25C a 70C
