Interruptor del circuit de caixa modelats elèctrics

El trencador de circuit de caixa modelada elèctric és una mena d’equips elèctrics amb funcions de protecció com ara sobrecàrrega, curtcircuit i sota tensió. El seu principi de treball és que, en condicions de funcionament normals, l’interruptor del circuit es troba en estat tancat, quan la sobrecàrrega del circuit, el curtcircuit o sota tensió i altres falles, l’interruptor desconnectarà automàticament el circuit, per tal de protegir el circuit i la seguretat de l’equip.

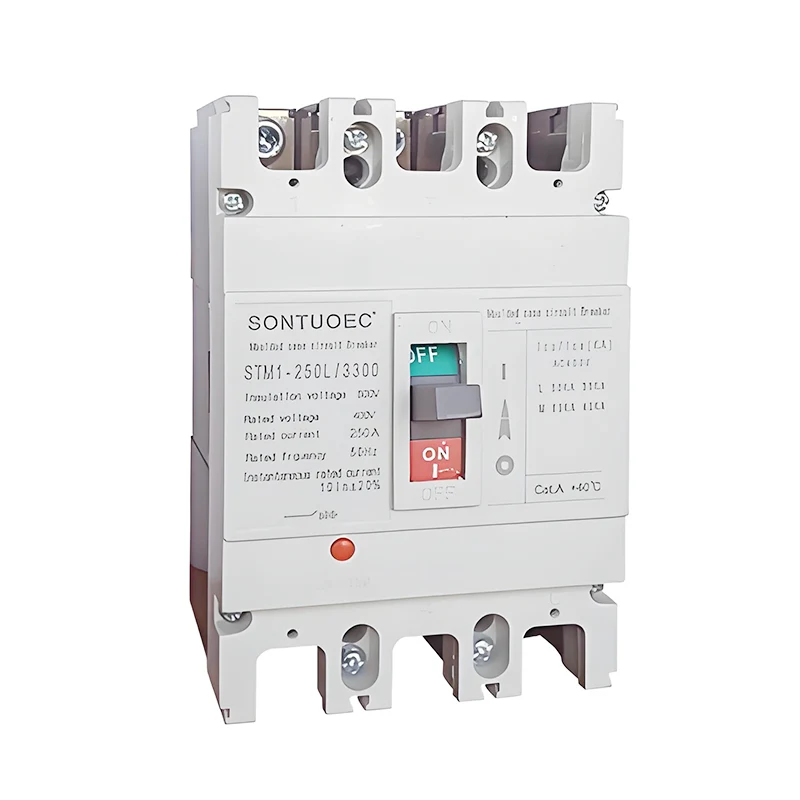

Model:STM1-250L

Envieu la consulta

Descripció del producte

Model		STM1-125			STM1-250			STM1-400			STM1-630			STM1-800			STM1-1250
Cortirucus Curert nominal		125			250			400			630			800			1250
Curert Hn (a) classificat (a)		16,20,25,32,40,50			100.125.140.160,			250.315.350.400			400.500.630			630.700.800			80.010.001.250
		63,80.100.125			180.200.225,25
Votacions operatives classificades UE (V) DC								500.550,7			501.000
Votage ISUUTATION VOLATGE) UKV)		1000			1000			1500			1500			1500			1500
UIP (KV)
Prova Votage One Miute (V)		3500			3500			3500			3500			3500			3500
Capacitat de trencament (KA)		L	M	H	L	M	H	L	M	H	L	M	H	L	M	H	L	M	H
a (1CS = 75%)	250V	25	35	50	35	50	65	35	50	65	35	50	65	50	65	80	50	65	80
	500V	25	25	50	35	35	65	35	35	65	35	35	65	50	50	80	50	50	80
	750V	25	15	50	35	25	65	35	25	65	35	25	65	50	35	80	50	35	80
	1000V	25	10	50	35	15	65	35	15	65	35	15	65	50	20	80	50	20	80
Mecharical he	Moments	7000			7000			4000			4000			2500			2000
Vida elèctrica	Moments	2000			2000			1000			1000			800			600
Temps de trencament (MS)		20			20			20			20			20			20
Ubicació de la instal·lació		Qualsevol lloc
capacitat de bolador		sí
Estàndard		IEC 60947-2, IEC60947-1, GB 14048, GB 14048-2
Temperatura (C)		25 ℃ -50 ℃
Degressió de la protecció		B20
Accessori		De/sd/mx
Distància d’arc (mm)		250

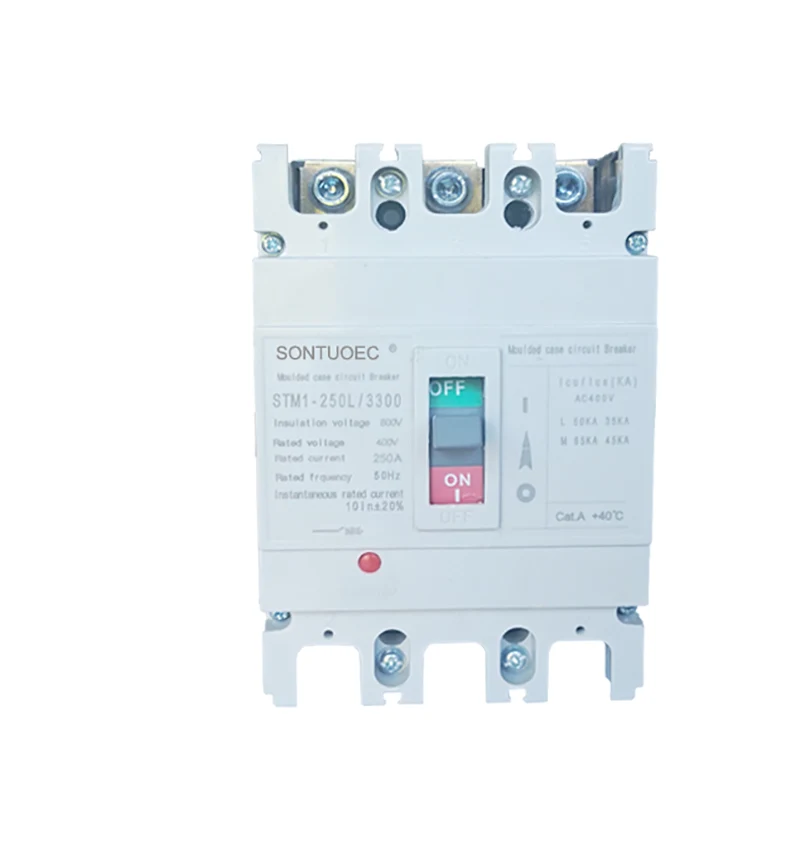

Model No.	STM1-250L/3300
Medi d'extinció d'arc	Aire
Estàndard:	IEC 60947-2
Estructura	MCCB
Lletra	Circuit de funda Moulede Trencada
Certificació	Fun
Aprovacions	CE, ISO9001
Termini de lliurament	Dintre 20 dies
Especificació	63a-630a
Origen	Wenzhou Zhejiang
Capacitat de producció	2000Pieces/Setmana
Velocitat	Tipus normal Interruptor del circuit
Instal·lació	Solucionat
Número de pols	3p 4p
Funcionar	Convencional Circuit Breaker, Protecció per fallades de circuit-rupador, Protecció de sobrecorrent
Preu	Fàbrica Preu
Temps de garantia	12 mesos
Paquet de transport	Intern Caixa/cartró
Marca comercial	Esoueec, WZSCEC, ESUTUNE, IMDEC
Codi HS	8536200000

Estructura i característiques

Estructura: el trencador de circuits de caixa modelada elèctric normalment consisteix en un sistema de contacte, sistema d’extinció d’arc, mecanisme de funcionament, davanter i shell i altres parts.

Característiques:

Té una gran capacitat de trencament i una bona estabilitat tèrmica dinàmica.

La closca està feta de material aïllant resistent a l'arc, amb un alt rendiment de seguretat.

El mecanisme de funcionament és flexible i fiable, cosa que és convenient que els usuaris funcionin manualment o elèctricament.

El desconnector té diverses funcions de protecció i pot dur a terme accions corresponents segons diferents falles del circuit.

Funció i ús

Funció: El interruptor de circuit de caixa modelat elèctric té diverses funcions de protecció com ara protecció de sobrecàrrega, protecció de curtcircuit, protecció de tensió i protecció de fuites. Entre ells, la protecció de sobrecàrrega significa que quan el circuit està sobrecarregat, l’interruptor pot desconnectar automàticament el circuit per evitar que l’equip es faci malbé a causa del sobreescalfament; La protecció de curtcircuit significa que quan es produeix un curtcircuit al circuit, l’interruptor del circuit pot tallar ràpidament el corrent de la falla per evitar incendis i altres accidents de seguretat; La protecció de subversió significa que quan la tensió d’alimentació és inferior al valor nominal, l’interruptor del circuit pot desconnectar automàticament el circuit per protegir l’equip de no ser danyat; I la protecció de fuites significa que quan es produeix una fuga al circuit, el trencador pot tallar oportú la font d'alimentació per protegir la seguretat personal. La protecció de fuites significa que l’interruptor pot tallar l’alimentació en el temps en què hi ha fuites al circuit per protegir la seguretat personal.

Usos: Els interruptors de circuit de caixa modelats elèctrics s’utilitzen àmpliament en sistemes elèctrics en camps residencials, comercials, industrials i de transport. En el camp residencial, s’utilitza per protegir la seguretat dels circuits domèstics i dels equips elèctrics; En el camp comercial, s’utilitza per protegir els sistemes elèctrics de grans edificis i locals comercials; En el camp industrial, s’utilitza per controlar i protegir el funcionament segur d’equips i màquines de fàbrica; Al camp de transport, s'utilitza per protegir el funcionament estable dels semàfors, els senyals de ferrocarril i altres equips.
