Interruptor elèctric

Un interruptor elèctric és un dispositiu de commutació capaç de transportar i trencar corrent en condicions de circuit normals o anormals. La seva funció principal és protegir el circuit dels danys causats per les sobrecàrregues, els curtcircuits i altres condicions anormals per assegurar el funcionament segur i estable del sistema d’alimentació. Quan la sobrecàrrega, el curtcircuit i altres falles es produeixen al circuit, l’interruptor elèctric pot tallar ràpidament el corrent, evitar que la falla s’expandeixi i protegir l’equip i la seguretat personal.

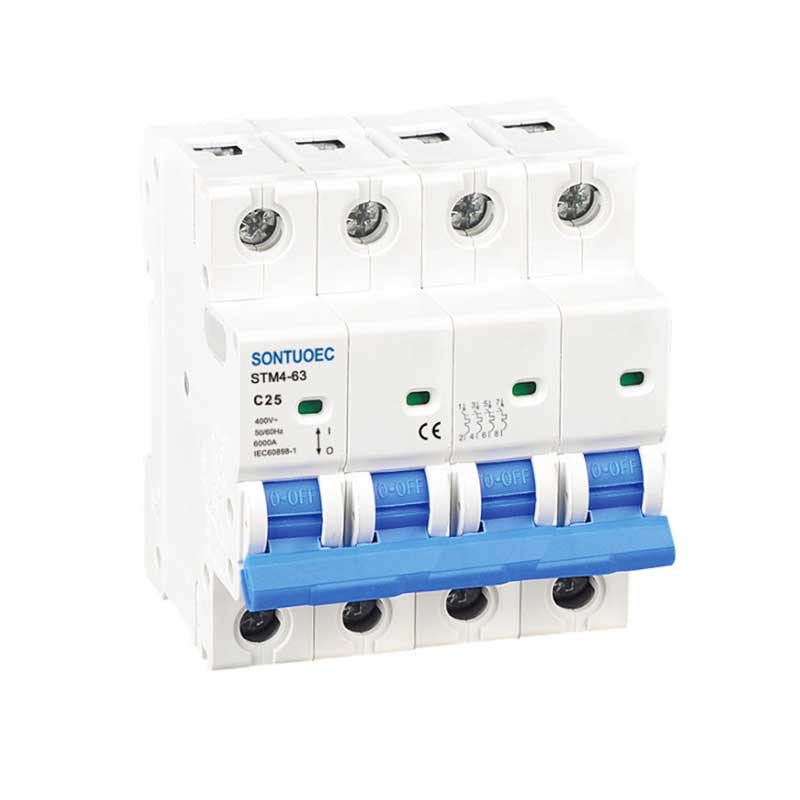

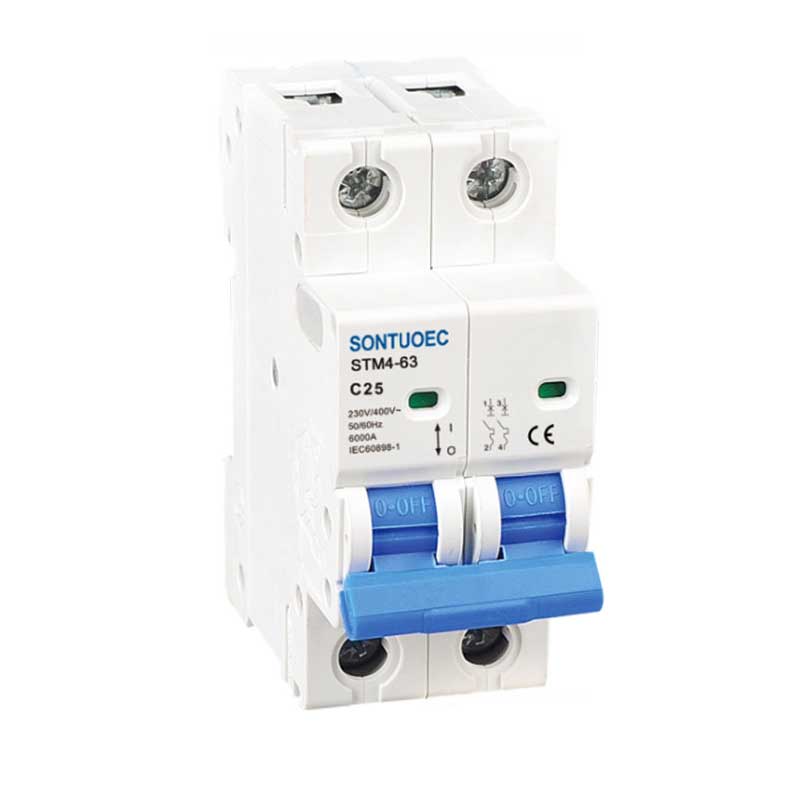

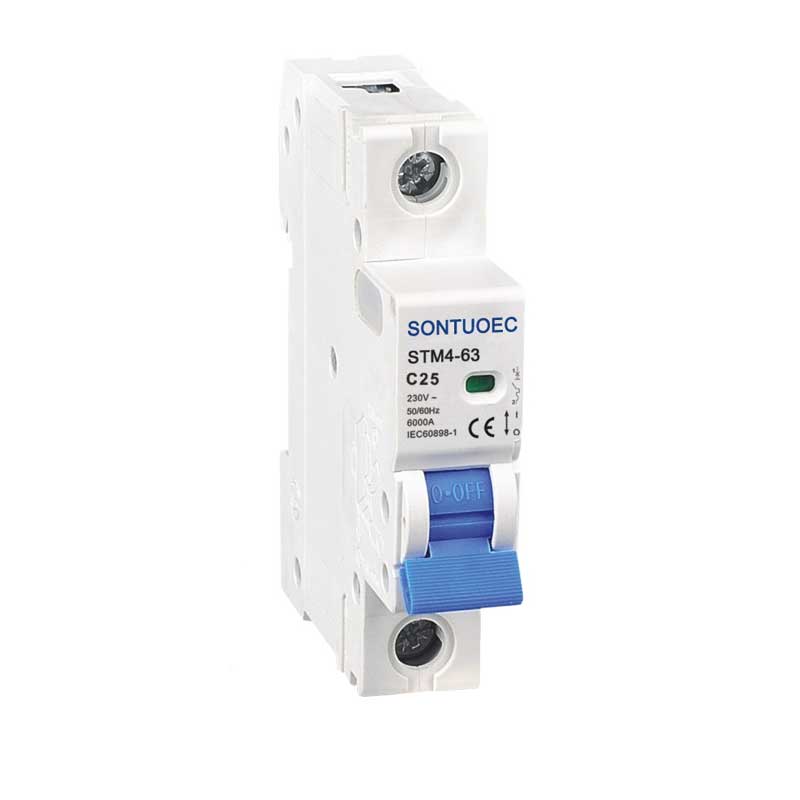

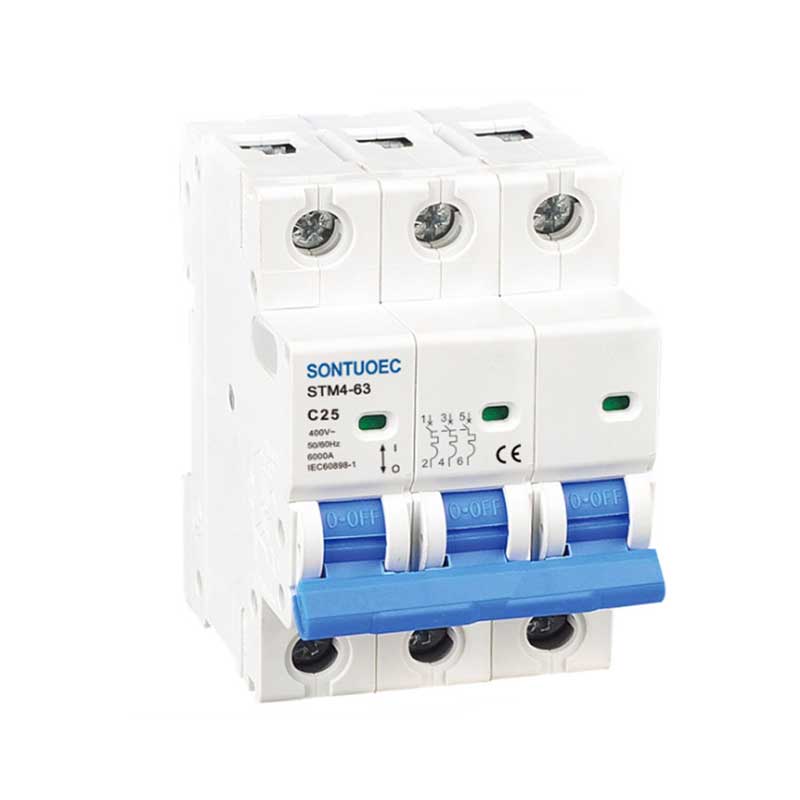

Model:STM4-63

Envieu la consulta

Descripció del producte

Model	STM4-63
Estàndard	IEC60898-1
Pol	1p, 2p, 3p, 4p
Capacitat de trencament de curtcircuit	3ka, 4,5ka, 6ka
Classificat Actual (dins)	1,2,4.610,16,20,25,32,40,50,63A
Classificat Tensió (ONU)	AC230 (240)/400 (415) V
Classificat Frecuència	50/60Hz
Corba de disminució	B, C, D
Magnètic allibera	B Corba: entre 3in i 5 in
	C Corba: entre 5in i 10in
	C Corba: Entre 10in i 14in
Electro-mecànic resistència	quedar 6.000 cicles

Principi d’operació

El principi de treball dels interruptors elèctrics es basa en els principis de la inducció electromagnètica i la transmissió mecànica. Quan el corrent del circuit supera el valor nominal, l’element tèrmic dins del interruptor s’escalfarà i produirà deformació del bimetal, o l’electromagnet produirà suficient succió per fer que el mecanisme de desconnexió actuï, així que talla el circuit. A més, l’interruptor de circuit també té un dispositiu d’extinció d’arc, que pot extingir efectivament l’arc generat en trencar el corrent i evitar que l’arc perjudiqui els equips i el personal.

Components principals

El trencador de circuits elèctrics consisteix generalment en sistema de contacte, sistema d’extinció d’arc, mecanisme de funcionament, davanter, closca, etc. El sistema de contacte s’utilitza per connectar i desconnectar l’interruptor del circuit; El sistema d’extinció d’arc s’utilitza per extingir l’arc generat en trencar el corrent; El mecanisme de funcionament s’utilitza per adonar -se del funcionament manual o automàtic del trencador; El tripper és la part que desencadena l’acció del interruptor del circuit segons la situació de falla del circuit; La closca s'utilitza per protegir l'estructura interna del trencador i evitar interferències externes.
