Tipus electrònic RCBO

El tipus electrònic RCBO pot connectar i trencar el corrent al circuit principal i tallar automàticament el circuit quan el corrent residual (corrent de fuites) es produeix al circuit principal, per tal d’evitar d’accidents personals de xoc elèctric o d’incendis elèctrics. Al mateix temps, RCBO també té una funció de protecció de sobrecàrrega, que pot tallar el circuit quan es produeix una sobrecàrrega o curtcircuit al circuit per protegir la seguretat del circuit i dels equips.

Envieu la consulta

Descripció del producte

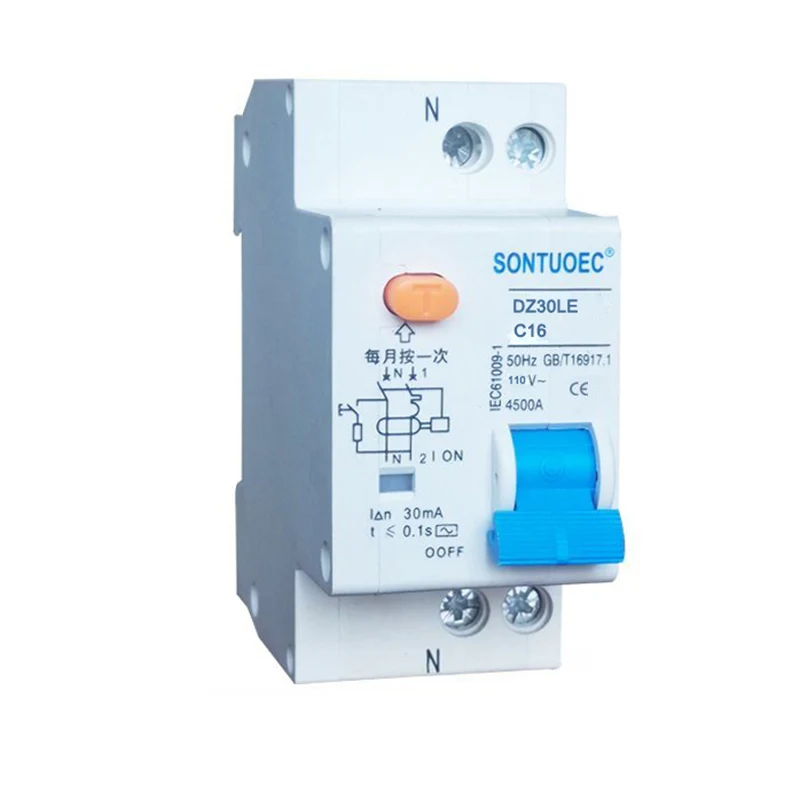

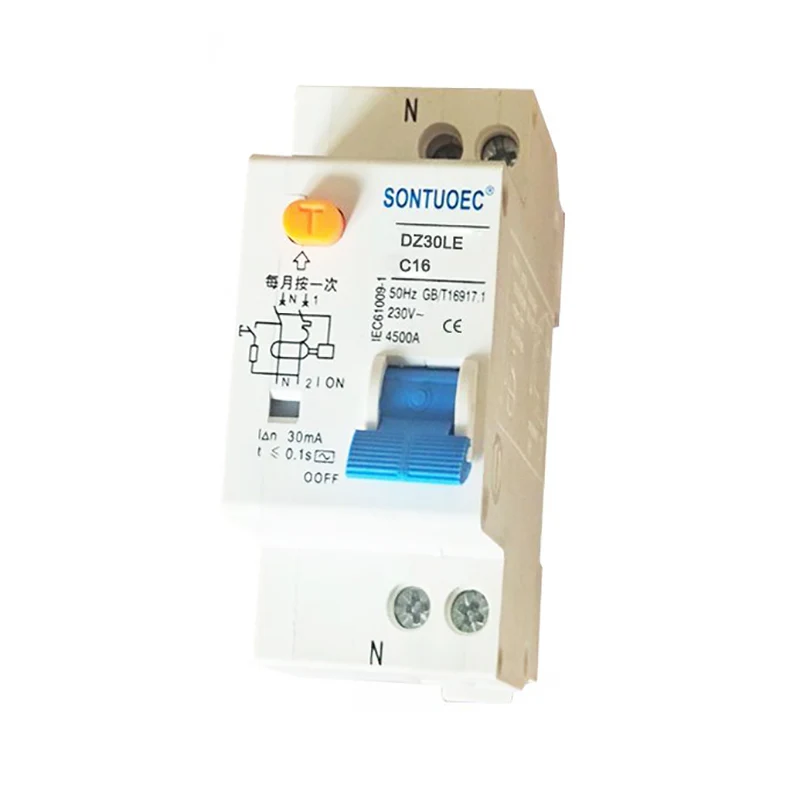

Model	Tipus electrònic
Nom del producte	DZ30LE
Estàndard	IEC61009-1
Pol	1p+n
Corrent nominal (a)	6a, 10a, 16a, 20a, 25a, 32a; 40a
Corrent de curtcircuit residual nominal nominal	3ka; 4.5ka: 6ka
Resistència electro-macànica	Més de 4.000 cicles
Corrent operatiu residual nominal	10mA, 30mA, 100mA, 300mA, 500mA

Selecció i instal·lació

En seleccionar el tipus, s’hauria d’escollir segons els paràmetres com ara la tensió nominal, el corrent nominal, la capacitat de trencament de curtcircuit i el corrent d’acció de fuites del circuit. Al mateix temps, també s’ha de considerar el nombre de pals de RCBO i el nombre de bucles actuals per complir els requisits de protecció del circuit.

Quan s’instal·li, s’han de seguir els principis següents:

El RCBO s’ha d’instal·lar en un lloc sec i ventilat sense gas corrosiu i sense perill d’explosió.

El cablejat del RCBO ha de ser correcte i fiable, sense cap contacte solt o deficient.

El mecanisme de funcionament de RCBO ha de ser flexible i fiable, fàcil d’operar i mantenir.

El RCBO s’ha d’inspeccionar i provar regularment per assegurar el seu rendiment fiable.

Manteniment i revisió

Durant l’ús del RCBO, el manteniment i la revisió s’han de realitzar periòdicament per assegurar un funcionament adequat. Manteniment i revisió inclou:

 Comproveu si l’aspecte i el cablejat del RCBO estan intactes, sense danys ni soltes.

 Comproveu si el mecanisme de funcionament de la RCBO és flexible i fiable i si hi ha algun fenomen de bloqueig o mal funcionament.

 Comproveu si la funció de protecció de corrent residual i la funció de protecció de sobrecorrent del RCBO són normals.

 Netegeu i polseu el RCBO per mantenir -lo sec i net.

Aquest tipus de RCBO (MCB+RCCB) funcionen com a combinació de disjuntors de circuit i dispositiu de corrent residual, que protegeixen l’ésser humà de la falla de l’electricitat a causa del corrent de curtcircuit, de curtcircuit, de la terra. És auto-protecció fins a un corrent màxim de curtcircuit 32A o 40A. I complir amb IEC estàndard/EN 61009.1.

1. Proporcionar la protecció contra el corrent de la falla/fuga de terra i la funció de l'aïllament

2. Alta capacitat de suport de corrent de curtcircuit

4. Equipat amb terminals de connexió protegida dels dits

5. Automàticament desconnecteu el circuit quan es produeix el corrent de falla/fuga de terra i supera la sensibilitat nominal

6. Independent de l’alimentació i la tensió de la línia, i lliure d’interferències externes, fluctuació de tensió.
