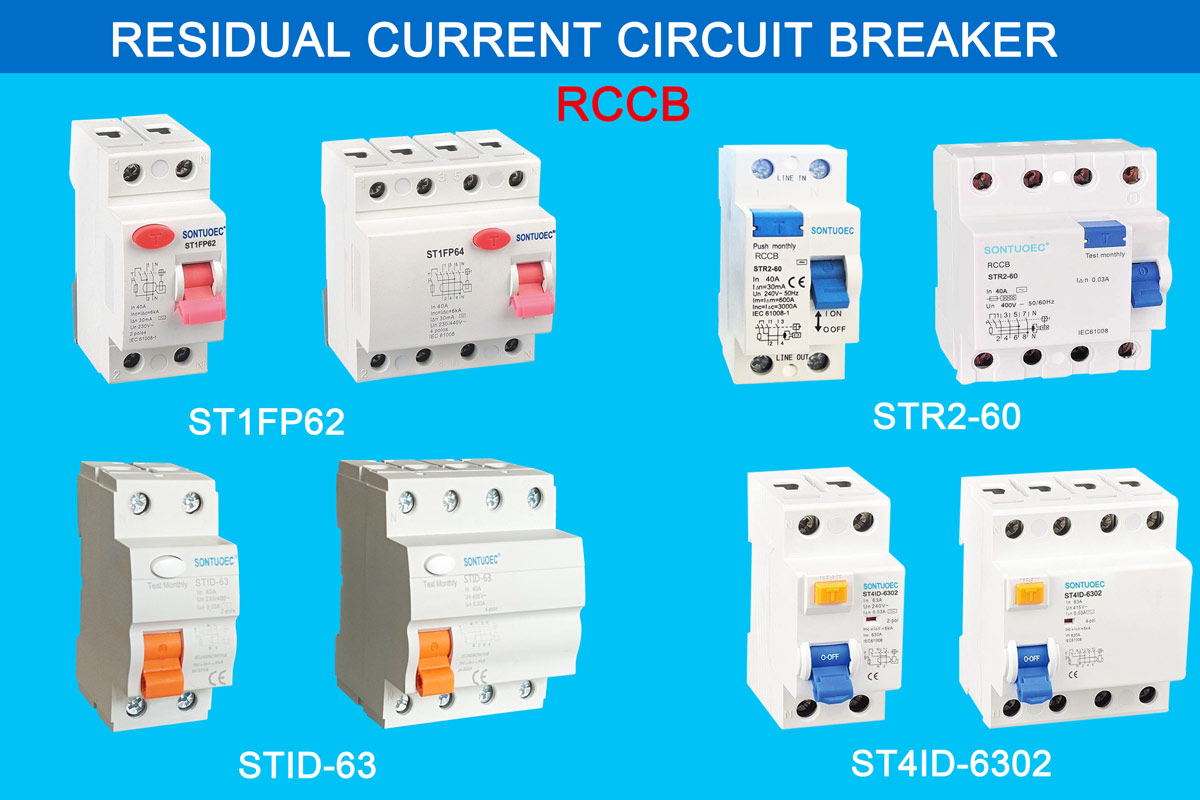

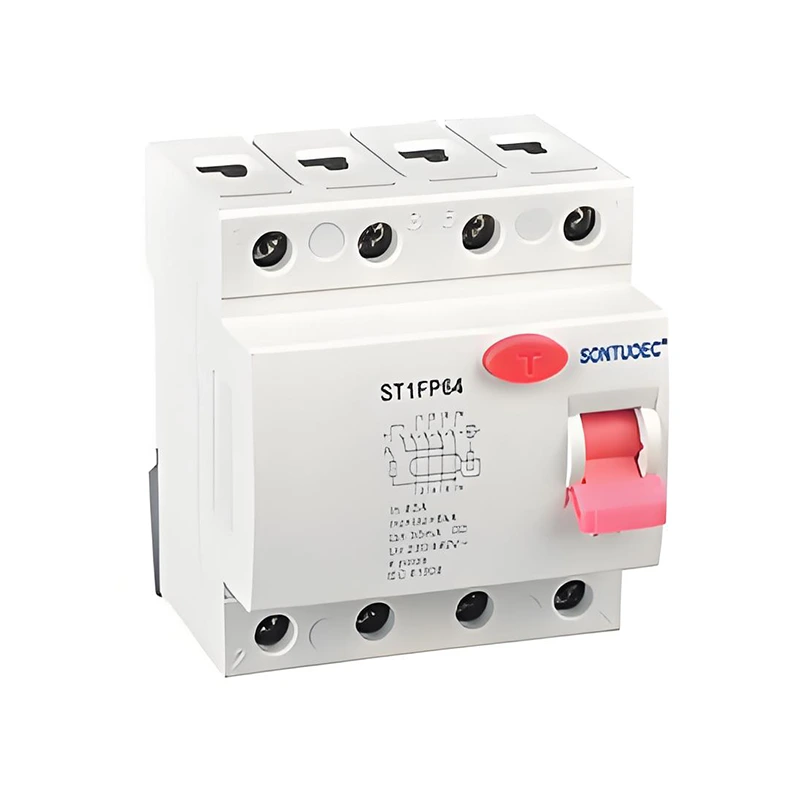

Quan el corrent residual del circuit supera un valor preestablert, el tipus electrònic RCCB actuarà ràpidament per tallar el circuit, evitant així accidents de xoc elèctric i incendis elèctrics. Els RCCB electrònics utilitzen components electrònics i microprocessadors i altres tecnologies per proporcionar una major sensibilitat i precisió.
Sandard |
IEC/EN61008.1 |
||
Elèctric |
Tipus (forma d'ona de la fuga de terra intuida) |
|
Tipus electro-magnètic, tipus electrònic |
funcions |
Corrent classificat a |
A |
I, i |
|

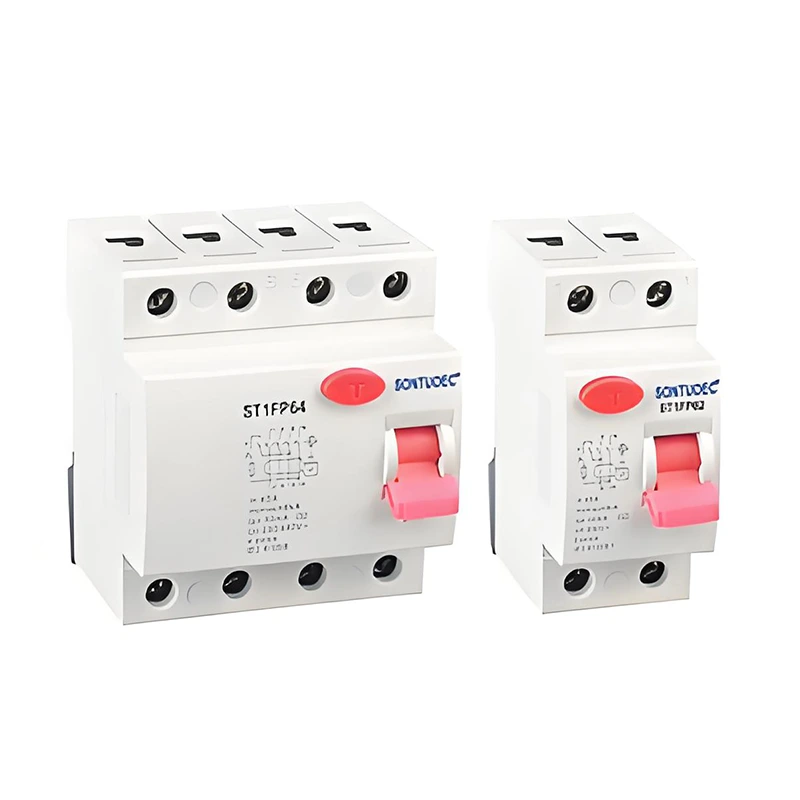

Pols |
P |
2,4 |
|
Tensió nominal EUA |
V |
AC 240/415V; AC 230/400V |
|
Corrent nominal |
|
16,25,32,40,63a |
|
Sensibilitat classificada i △ n |
A |
0,01,0.03,0,1,0,3,0,5 |
|
Tensió d’aïllament UI |
V |
500 |
|
Making residual i qualificat i |
A |
630 |
|
Capacitat de trencament i △ m |
||
|
Corrent de curtcircuit I △ C |
A |
6000 |
|
Fusible SCPD |
A |
6000 |
|
|
||
|
|
||
|
Freqüència nominal |
Hz |
50/60 |
|
Grau de contaminació |
|
2 |
Mecànic |
Vida elèctrica |
t |
4000 |
funcions |
Vida mecànica |
t |
10000 |
|
Grau de protecció |
|
IP20 |
|
Temperatura ambient |
ºC |
-25 ~+40 |
|
(amb mitjana diària ≤35ºC) |
||
|
Temperatura d'emmagatzematge |
ºC |
-25 ~+70 |
Instal·lació |

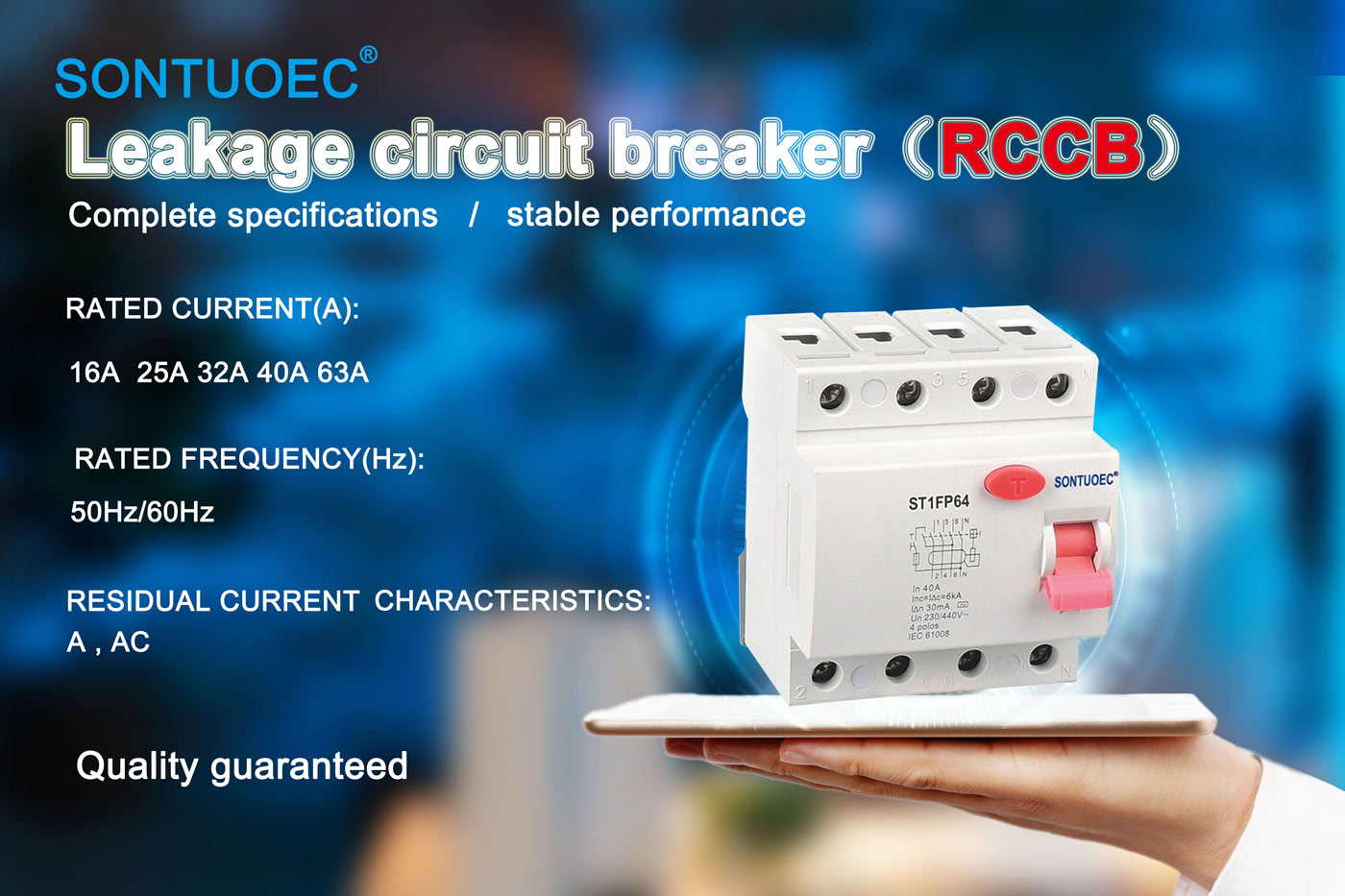

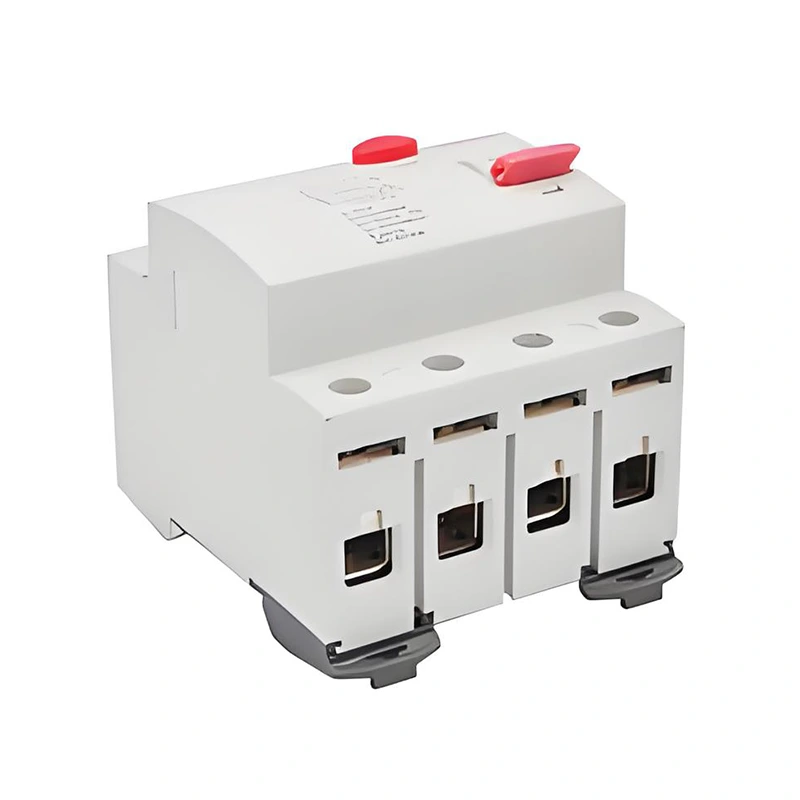

Tipus de connexió del terminal |
|
Barra de bus de tipus U per cable/tipus de bus de tipus Pin |
Mida del terminal superior/inferior del cable |
mm2 |
25 |
|
Pont |
3.18 |
||
Mida del terminal superior/inferior per a la barra de bus |
mm2 |
25 |
|
Pont |
3.18 |
||
Parell d’ajustament |
N*m |
2.5 |
|
In-lbs |
22 |
||
Muntatge |
|
A DIN Rail EN 60715 (35 mm) mitjançant un dispositiu de clip ràpid |
|
Conexió |
|
De la part superior i inferior |

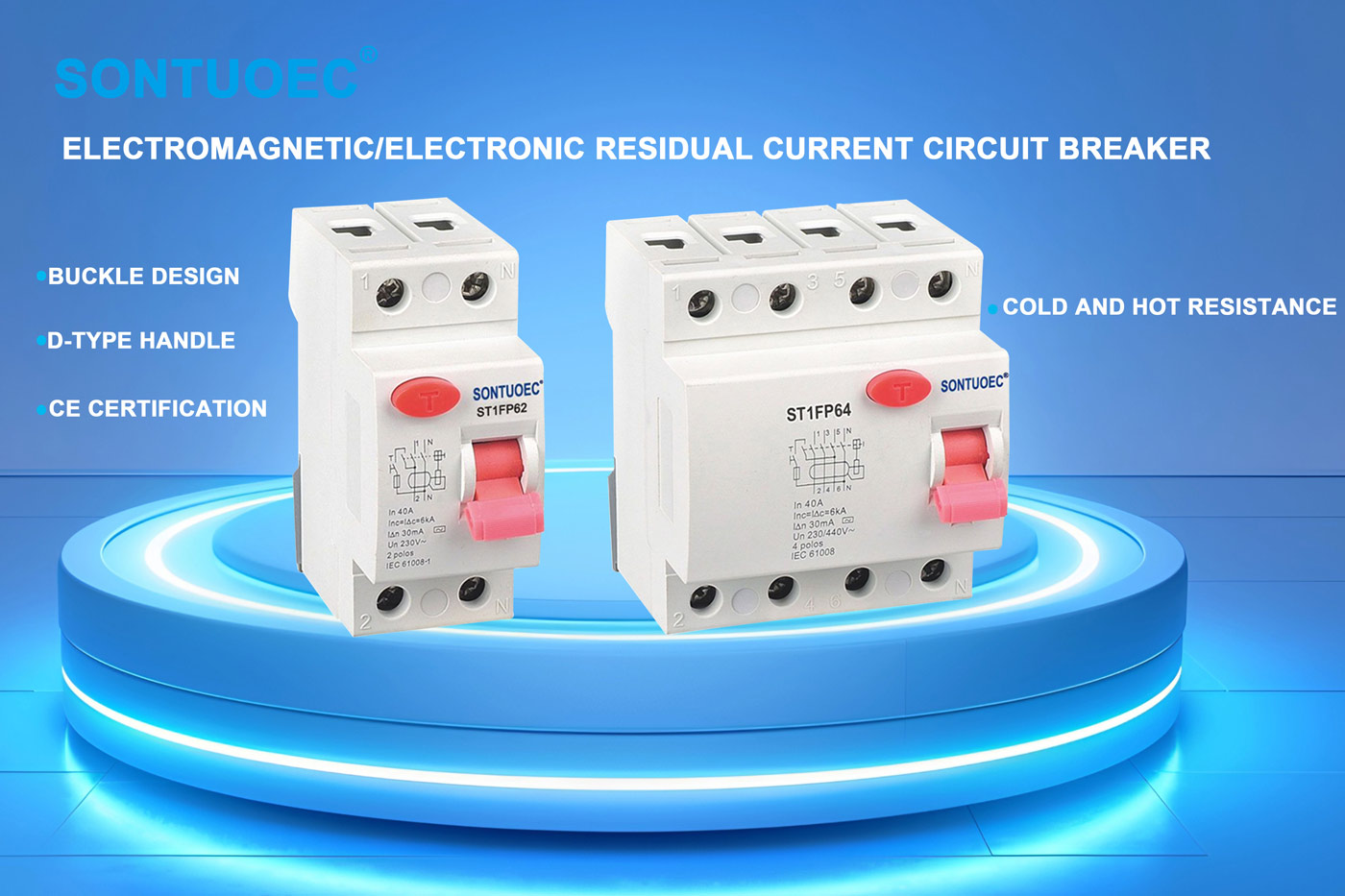

El principi de funcionament del tipus electrònic RCCB es basa en els principis de la inducció electromagnètica i l'equilibri de corrent. Quan la fase i els corrents de línia zero del circuit es desequilibren, és a dir, existeix corrent residual, el transformador de corrent dins del RCCB detectarà aquest desequilibri i generarà un senyal corresponent. Aquest senyal, després de ser processat pel circuit electrònic, desencadenarà l’acció del mecanisme d’alliberament, de manera que l’interruptor del circuit tallarà ràpidament el circuit.
Alta sensibilitat: els RCCB electrònics són capaços de detectar corrents residuals molt petits, normalment inferiors a 30mA o fins i tot inferiors.
Acció ràpida: un cop detectat el corrent residual per superar el valor preestablert, el RCCB actuarà immediatament per tallar el circuit i prevenir accidents.
Segur i fiable: RCCB adopta components electrònics avançats i tecnologia de microprocessador per proporcionar una fiabilitat i estabilitat més elevades.
Fàcil d’instal·lar i mantenir: els RCCB electrònics solen tenir una estructura compacta i un cablejat senzill, cosa que els fa fàcils d’instal·lar i mantenir.
Els RCCB electrònics s’utilitzen àmpliament en diverses situacions en què es requereix protecció elèctrica, inclosa, però sense limitar -se a:
Edificis residencials i comercials: usats per protegir els equips elèctrics i la seguretat personal, evitant accidents de xoc elèctric i incendis elèctrics.
Línies de producció industrial: s'utilitza per protegir els equips elèctrics com ara motors i transformadors del funcionament normal, evitant danys dels equips i temps d'inactivitat a causa de fuites i sobrecàrregues.
Instal·lacions públiques: com ara hospitals, escoles, biblioteques i altres llocs, utilitzats per assegurar el funcionament segur dels equips elèctrics i l’ús segur de l’electricitat per part del personal.
