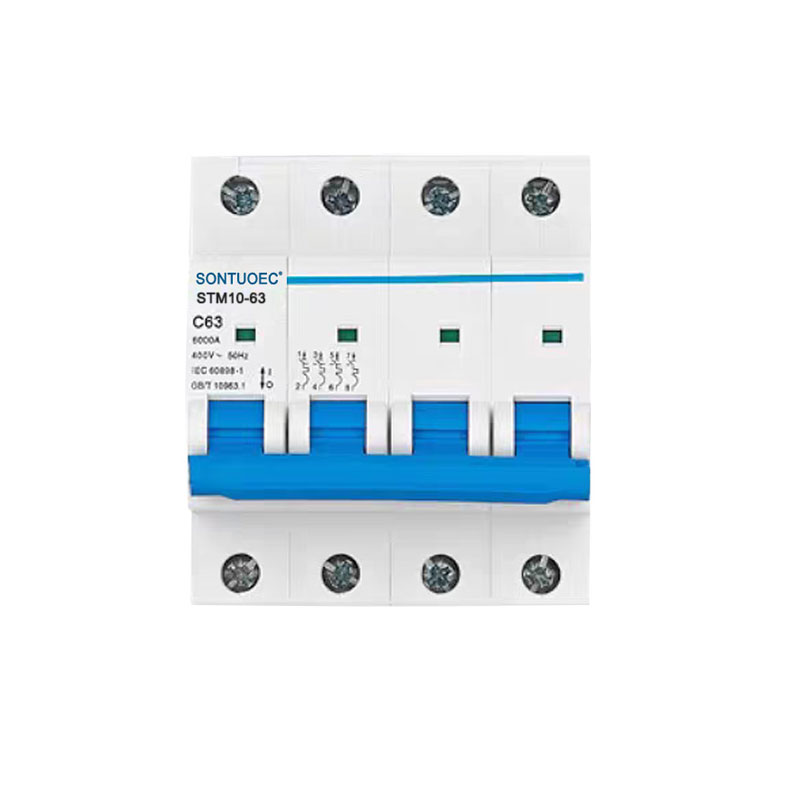

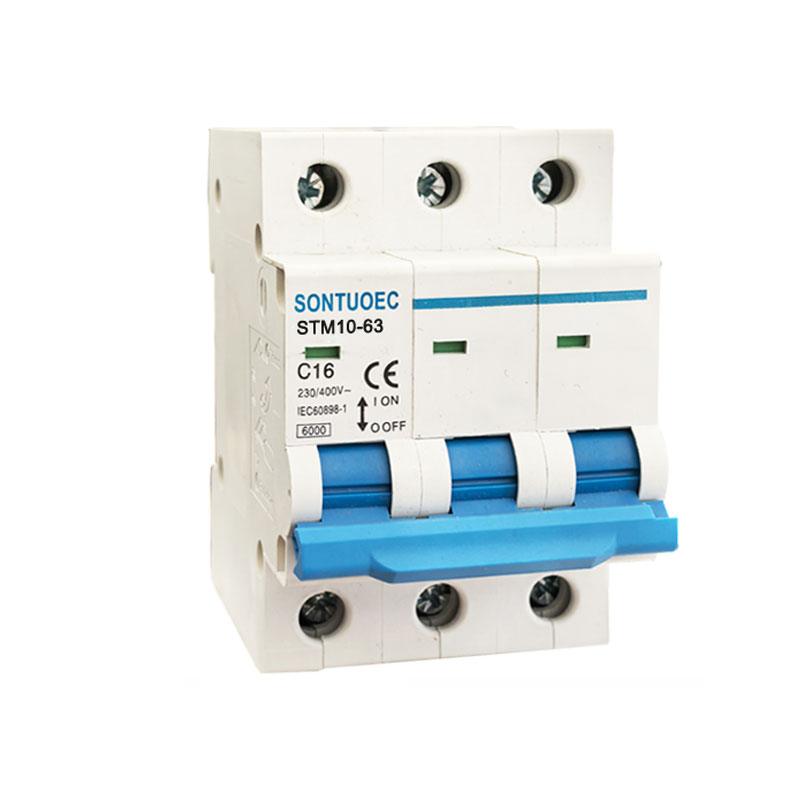

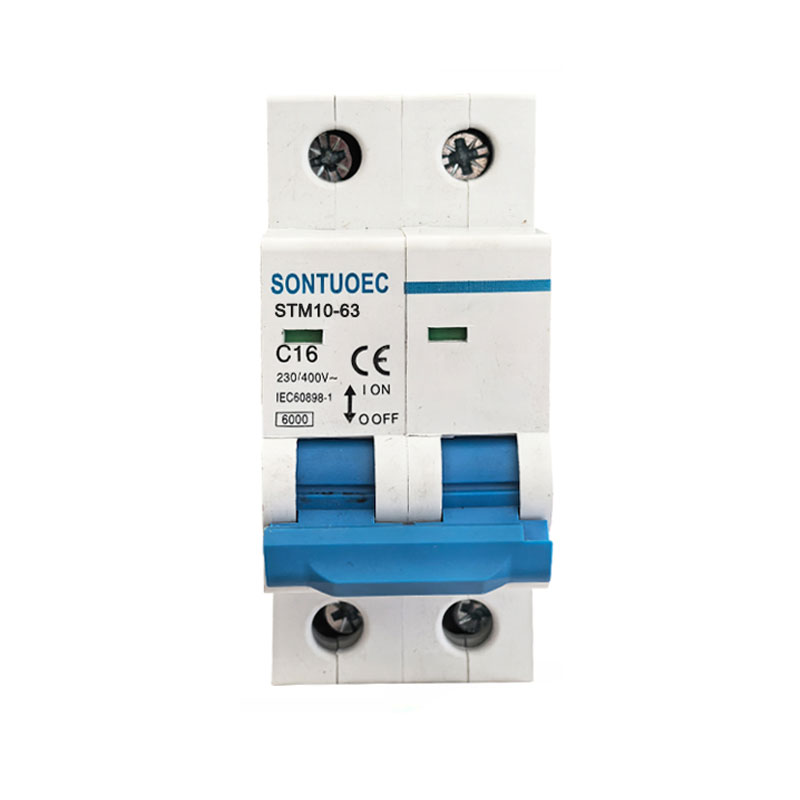

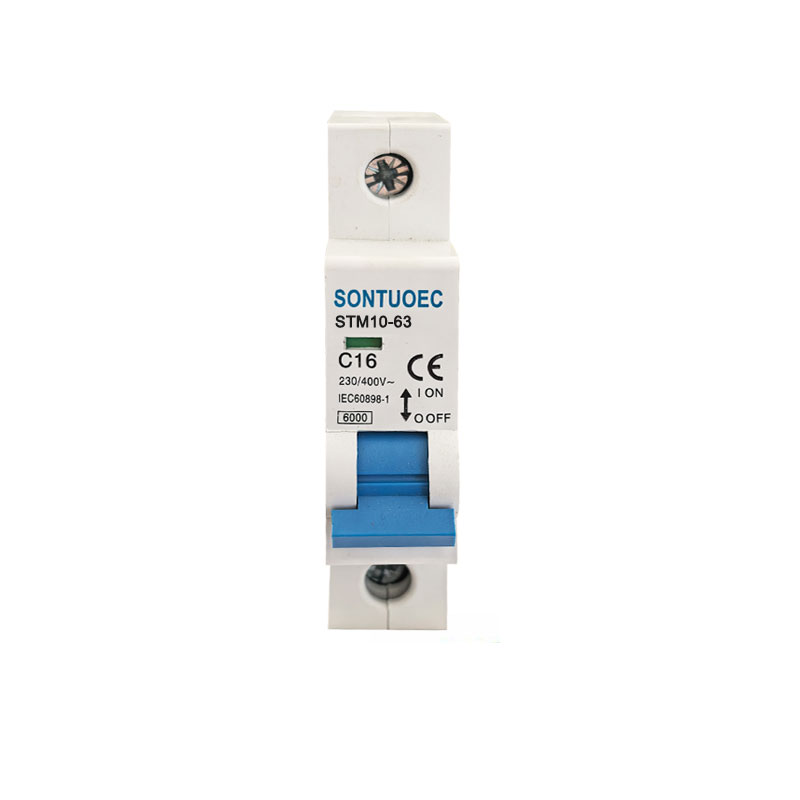

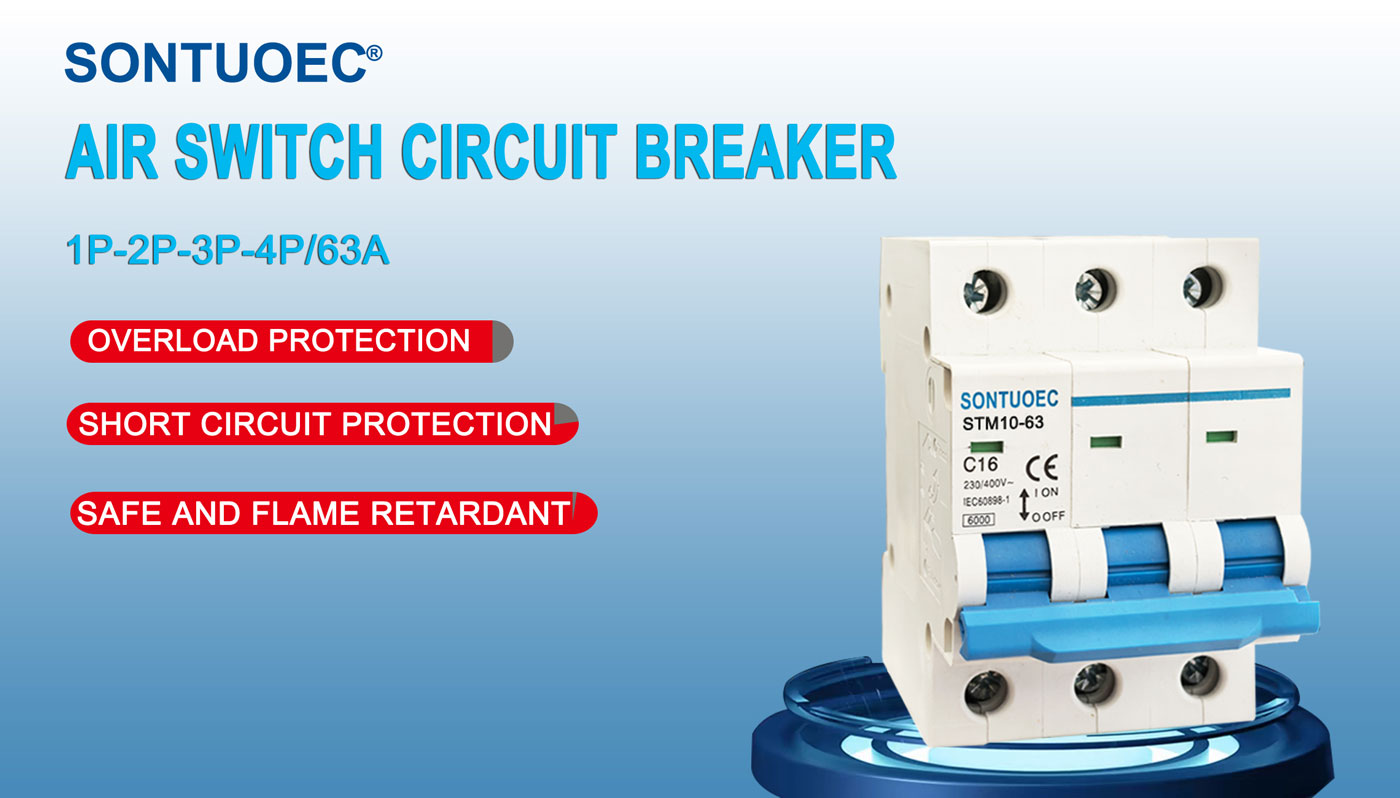

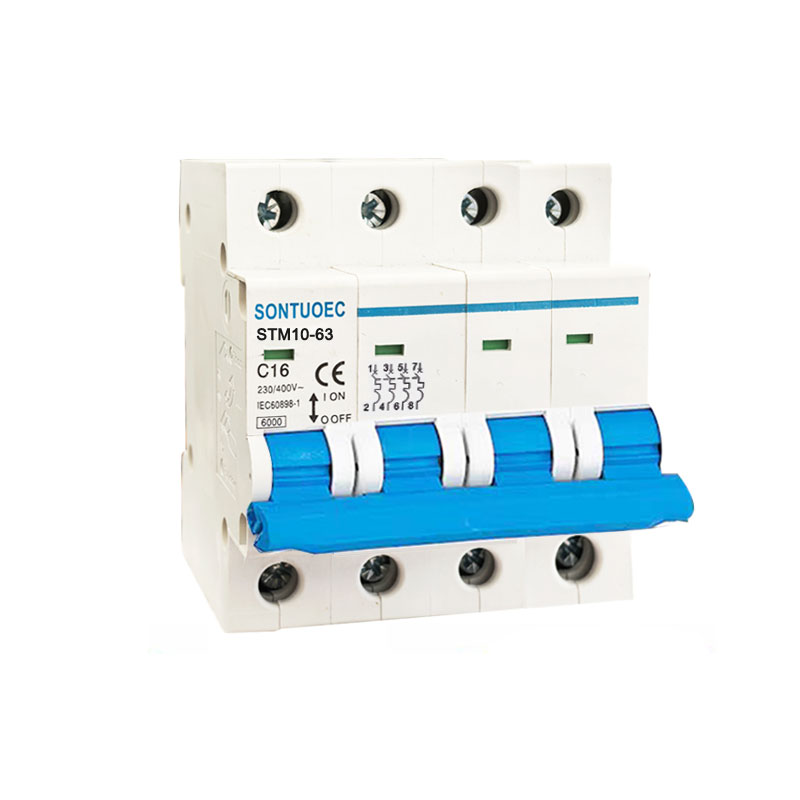

Venda directa de fàbrica MCB Stm10-63 Sèrie 6ka Interruptor en miniatura

SONTUOEC és un dels proveïdors / fabricants xinesos especialitzats en la producció de diversos aparells elèctrics petits. El disjuntor en miniatura d'alta ruptura de la sèrie STM10-63 té les característiques d'una estructura avançada, un rendiment fiable, una capacitat de trencament alta, un aspecte elegant i la seva carcassa i peces estan fetes de material amb resistència a l'impacte, forta característica ignífuga. És adequat per alimentar sistemes de freqüència 50 o 60, Ue 400V i per sota, Ui 63A i per sota. S'ajusta als estàndards IEC60898.1 i GB10963.1

Model:STM10-63

Envieu la consulta

Descripció del producte

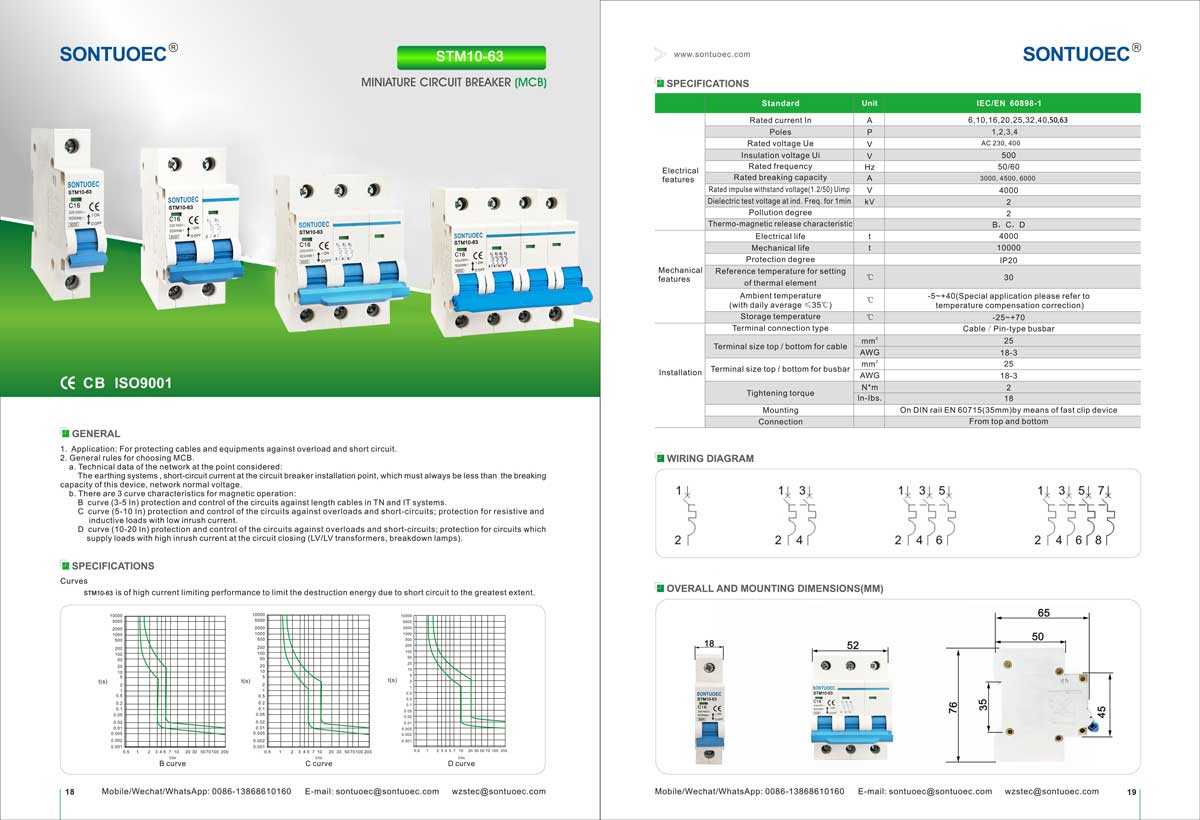

ESPECIFICACIONS:

	Estàndard		IEC/EN 60898-1
Elèctric	Corrent nominal In	A	1,2,4,6,10,16,20,25,32,40,50,63A
característiques	Pols	P	1,2,3,4
	Tensió nominal Ue	V	AC 230, 400
	Tensió d'aïllament Ui	V	500
	Freqüència nominal	Hz	50/60
	Capacitat de ruptura nominal	A	3000, 4500, 6000
	Tensió nominal de resistència a l'impuls (1,2/50) Uimp	V	4000
	Tensió de prova dielèctrica a ind.Freq.durant 1 min	Kv	2
	Grau de contaminació		2
	Característica d'alliberament termomagnètic		B,C,D
Mecànica	Vida elèctrica	t	4000
característiques	Vida mecànica	t	10000
	Grau de protecció		IP20
	Temperatura de referència per a la configuració	ºC	30
	d'element tèrmic	ºC	30
	Temperatura ambient	ºC	-5~+40 (aplicacions especials, consulteu
	(amb una mitjana diària ≤35ºC)	ºC	correcció de compensació de temperatura)
	Temperatura d'emmagatzematge	ºC	-25~+70

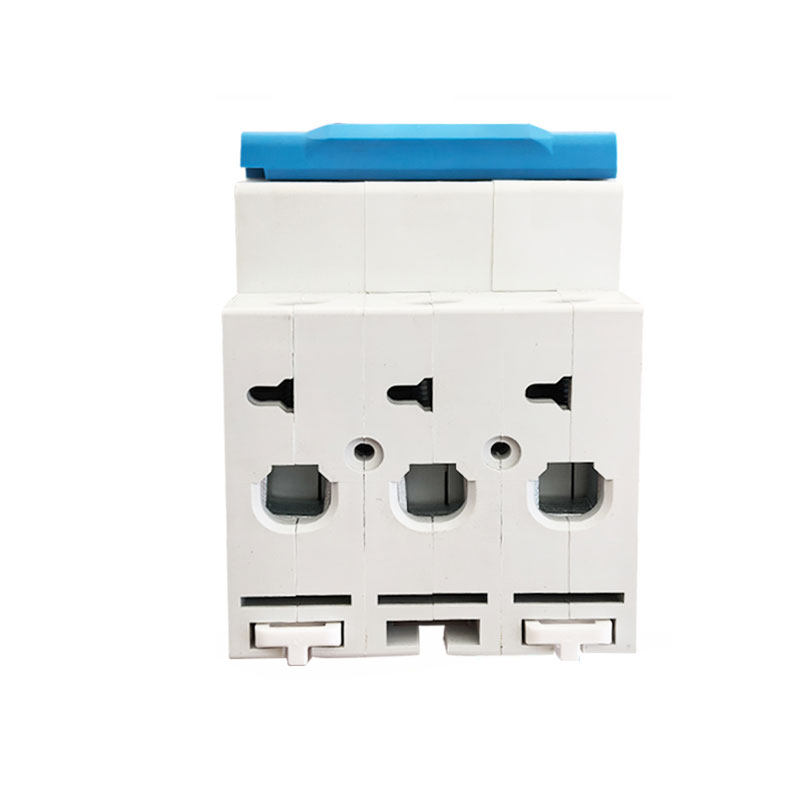

Instal·lació	Tipus de connexió de terminal		Barra colectora tipus cable/pin
	Mida del terminal superior/inferior per al cable	mm2	25
	Mida del terminal superior/inferior per al cable	AWG	18 de març
	Mida tèrmica superior/inferior per a la barra colectora	mm2	25
	Mida tèrmica superior/inferior per a la barra colectora	AWG	18 de març
	Parell de tensió	N*m	2
	Parell de tensió	In-lbs	18
	Muntatge		sobre carril DIN EN 60715(35mm) mitjançant dispositiu de clip ràpid
	Connexió		De dalt i de baix

Funcions principals del disjuntor en miniatura STM10-63

1. Protecció contra sobrecàrregues: quan el corrent del circuit supera el valor nominal de l'MCB, el disjuntor en miniatura STM10-63 tallarà automàticament el circuit en un període de temps establert per evitar que el circuit i l'equip es sobreescalfi.

2. Protecció contra curtcircuits: quan es produeix un curtcircuit al circuit, l'interruptor en miniatura STM10-63 tallarà el circuit immediatament per evitar que el corrent de curtcircuit danyi el circuit i l'equip.

3.Protecció contra fuites (alguns MCB tenen aquesta funció): per als MCB amb protecció contra fuites, quan hi hagi fuites al circuit, l'interruptor en miniatura STM10-63 tallarà ràpidament el circuit per protegir la seguretat personal.

Principi de funcionament dels MCB

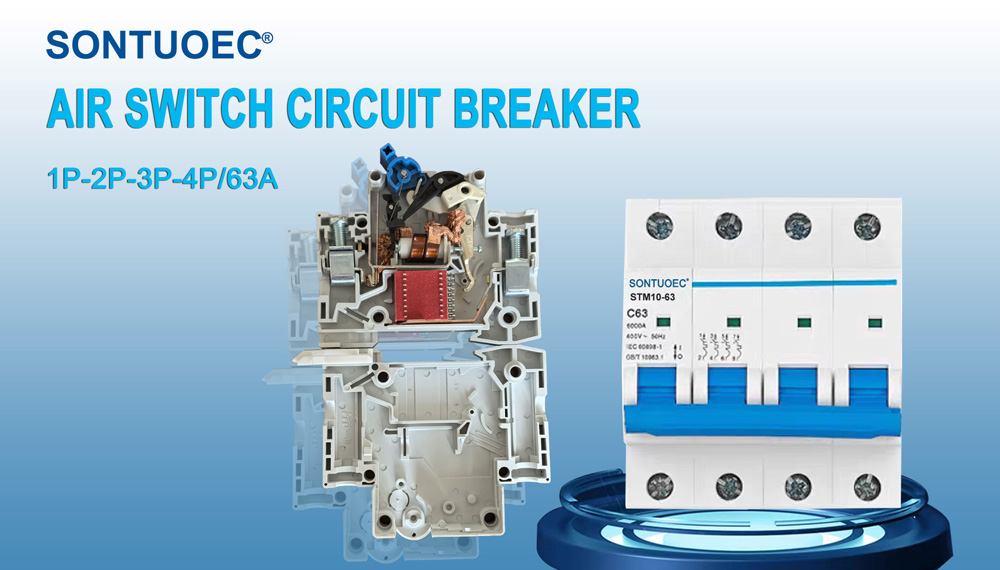

Els MCB solen contenir a l'interior un detector tèrmic magnètic o electrònic, que s'utilitza per detectar canvis en el corrent al circuit. Quan el corrent és anormal, el percutor activa el mecanisme d'activació de l'MCB, fent que l'interruptor en miniatura STM10-63 talli ràpidament el circuit.

1. Percutor magnètic tèrmic: utilitza la calor generada quan el corrent passa pel conductor per desencadenar l'engegada. Quan el corrent és massa gran, el conductor s'escalfa, fent que el bimetàl·lic a l'interior del percutor magnètic tèrmic es doblegui, activant així el mecanisme d'activació.

2. Percutor electrònic: Utilitza components electrònics per detectar els canvis actuals i controlar l'acció del mecanisme d'activació. Quan es detecta un corrent anormal, el percutor electrònic envia un senyal al mecanisme d'activació per tallar el circuit.

Escenaris d'aplicació de MCB

Els MCB s'utilitzen àmpliament en sistemes elèctrics en zones residencials, comercials i industrials per protegir els circuits i equips dels danys causats per corrents anormals. Normalment s'instal·len en caixes de distribució, quadres de distribució o armaris de control i s'utilitzen com a interruptor principal o interruptor de derivació d'un circuit.

Selecció i instal·lació de MCB

1.Selecció: en seleccionar els MCB, heu de tenir en compte factors com ara el corrent nominal del circuit, el nivell de tensió, les característiques de protecció i si es requereix protecció contra fuites. També és important assegurar-se que l'interruptor en miniatura STM10-63 seleccionat compleix les normes i les normatives locals de seguretat elèctrica.

2.Instal·lació: l'interruptor en miniatura STM10-63 s'ha d'instal·lar en un entorn sec i ventilat lliure de gasos corrosius i assegurar-se que està connectat correctament i de manera segura. Durant la instal·lació, s'han d'observar les normes de seguretat elèctrica i els procediments operatius rellevants.

Preguntes freqüents

Q1. Com fa la vostra fàbrica pel que fa al control de qualitat?

R. Tots els productes es comprovaran al 100% abans de l'enviament.

P2. Sou fabricant o empresa comercial?

R. Som un fabricant amb més de 20 anys d'experiència i podem garantir que el nostre preu és de primera mà, molt barat i competitiu.

P3. Quines condicions de pagament estan disponibles?

R. Acceptem TT, dipòsit del 30% i saldo del 70% contra còpia de BL.

P4. Com és el termini de lliurament?

R. Normalment es trigarà uns 25 dies per a la producció.

P5. Digueu-me l'estàndard del paquet?

R. Normalment són cartrons, però també podem embalar-lo segons el vostre requisit.

P6. Podria posar-hi el meu logotip?
