Contactador de CA de la llar

Els contactors de CA de la Sèrie STH8-100 estan dissenyats principalment per a AC 50Hz (o 60Hz), amb una tensió de funcionament nominal de fins a 400V. Tenen un corrent operatiu nominal de fins a 100A en la categoria d’ús AC-7A i fins a 40A en la categoria d’ús AC-7B. Aquests contactors s’utilitzen per controlar les càrregues baixes o lleugerament inductives en aplicacions residencials i similars, així com per controlar les càrregues de motors domèstics. El producte s’aplica principalment a cases, hotels, apartaments, edificis d’oficines, edificis públics, centres comercials, llocs d’esports, etc., per assolir funcions de control automatitzades. Compliment de les normes: IEC61095, GB/T17885.

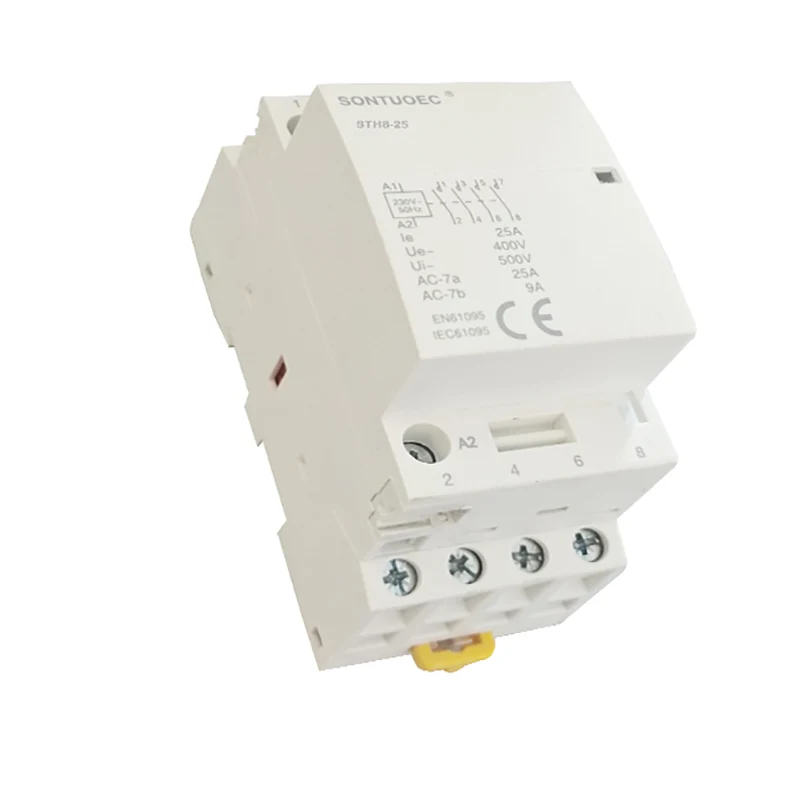

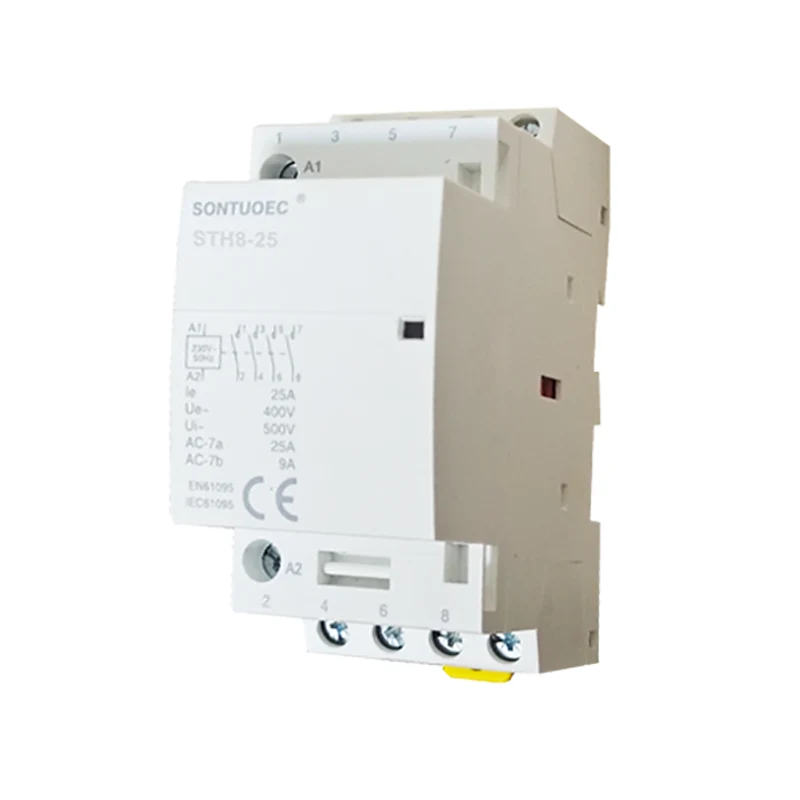

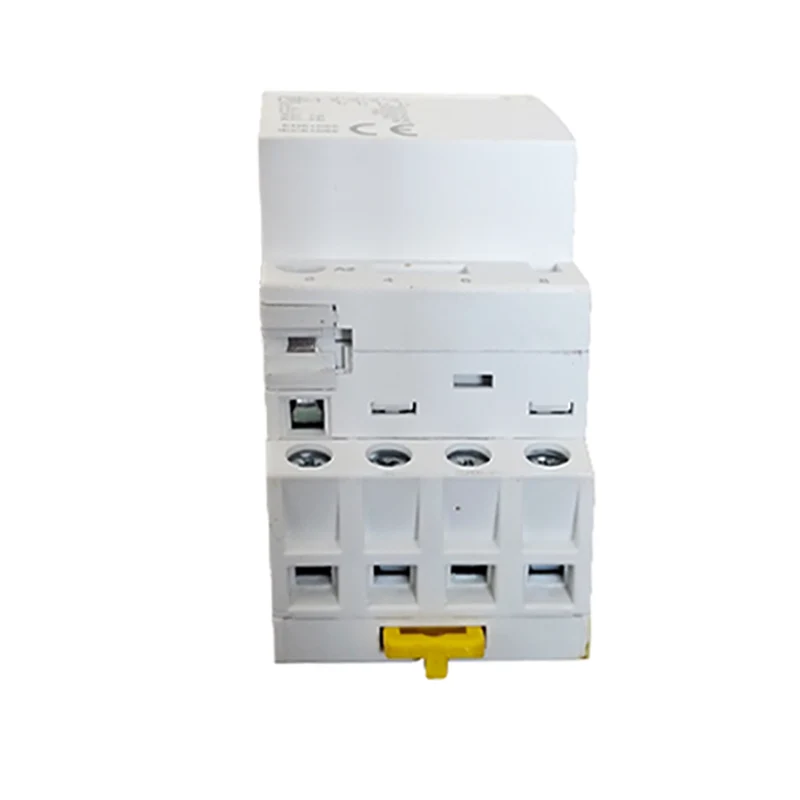

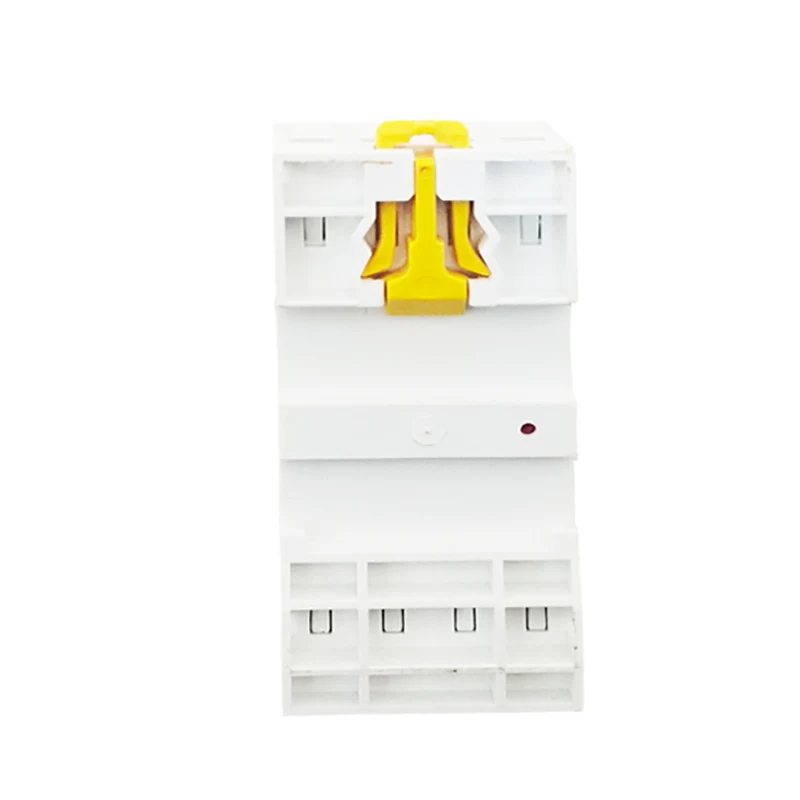

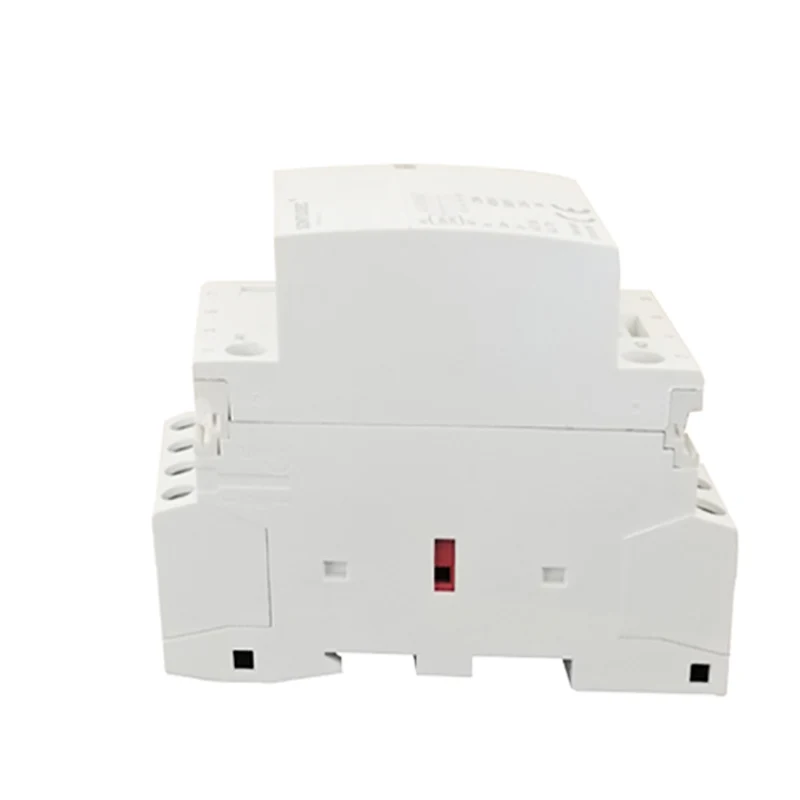

Model:STH8-25

Envieu la consulta

Descripció del producte

Lletra	contactor
Classificació a	16	20	25	32	40	63	100
Sais	Sí
BctSindication auxiliar	Sí
BACTC control auxiliar per groga clips	Sí

Lletra					Amplada en 9mm mòduls

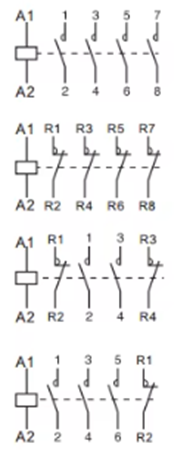

1p	Classificació (LN) AC-7A	Classificació (LN) AC-7A	Control voltatge (VAC) (50Hz)	Contacte
	16A	6A	24	1No	2
	20	7a	110	1NC
	25a	9a	230
2p
	16A	6A	24	2NO	2
	20	7a	110	1NO+1NC
	25a	9a	230	2NC
	32a	12a	24	2NO	4
	40a	18a	110	1NO+1NC
	63a	25a	230	2NC
	100A	_	24		6
			110	2NO
			230
3p
	16A	6A	24	3NO	4
	20	7a	110	3nc
	25a	9a	230
	32a	12a	24	3NO	6
	40a	18a	110	3nc
	63a	25a	230
4p
	16A	6A	24	4No	4
	20	7a	110	4NC
	25a	9a	230	2no+2nc 3no+1nc
	32a	12a	24	4No	6
	40a	18a	110	4NC
	63a	25a	230	2no+2nc 3no+1nc
	100A	_	24	4No	12
			110
			230

Estructura principal

El contactor de CA de la llar normalment consisteix en les parts següents:

Sistema de contacte: inclosos contactes principals i contactes auxiliars. El contacte principal s’utilitza per activar i trencar el circuit principal, que sol tenir un corrent nominal més gran; El contacte auxiliar s’utilitza per activar i trencar el circuit de control, que té un corrent més reduït.

Sistema electromagnètic: consisteix en nucli de ferro, armadura i bobina. Quan la bobina està energitzada, el nucli genera un camp magnètic que atrau l’armadura i tanca els contactes; Quan la bobina es desacredita, el camp magnètic desapareix, l’armadura s’allibera i els contactes es trenquen.

Dispositiu d’extinció d’arc: s’utilitza per extingir l’arc quan els contactes estan desconnectats, evitant que l’arc causi danys als contactes.

Closca i accessoris: la closca s’utilitza per protegir els components interns de la influència de l’entorn extern; Els accessoris inclouen claudàtors, terminals, etc., que s'utilitzen per adonar -se de la instal·lació i el cablejat del contactor.

Principi d’operació

El principi de treball dels contactors de CA de la llar es basa en el principi de la inducció electromagnètica. Quan la bobina està energitzada, el nucli de ferro genera un camp magnètic que atrau l’armadura i tanca els contactes; Quan la bobina es desacredita, el camp magnètic desapareix, l’armadura s’allibera i els contactes estan desconnectats. Controlant la energització i la desinici de la bobina, es pot realitzar un control remot i la protecció dels circuits domèstics.

Paràmetres tècnics

Els principals paràmetres tècnics dels contactors de CA de la llar inclouen la tensió nominal, el corrent nominal, la freqüència nominal, la capacitat de connexió i la ruptura, etc. La selecció d’aquests paràmetres s’ha de determinar segons la situació real del circuit de la llar per assegurar el funcionament normal i l’ús segur del contactor.

Tensió nominal: es refereix al nivell de tensió quan el contactor funciona normalment.

Corrent nominal: fa referència al corrent màxim que el contactor pot suportar durant molt de temps sota la tensió nominal.

Freqüència nominal: la freqüència de l’alimentació quan el contactor funciona normalment.

Capacitat de connexió i trencament: el corrent màxim que el contactor pot connectar i trencar de forma fiable sota les condicions especificades.
