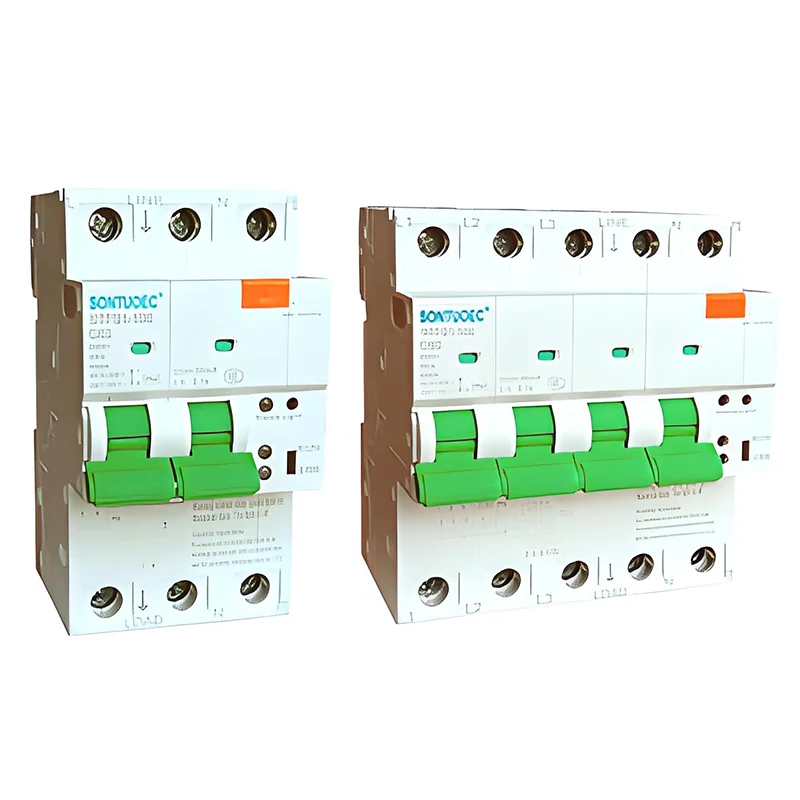

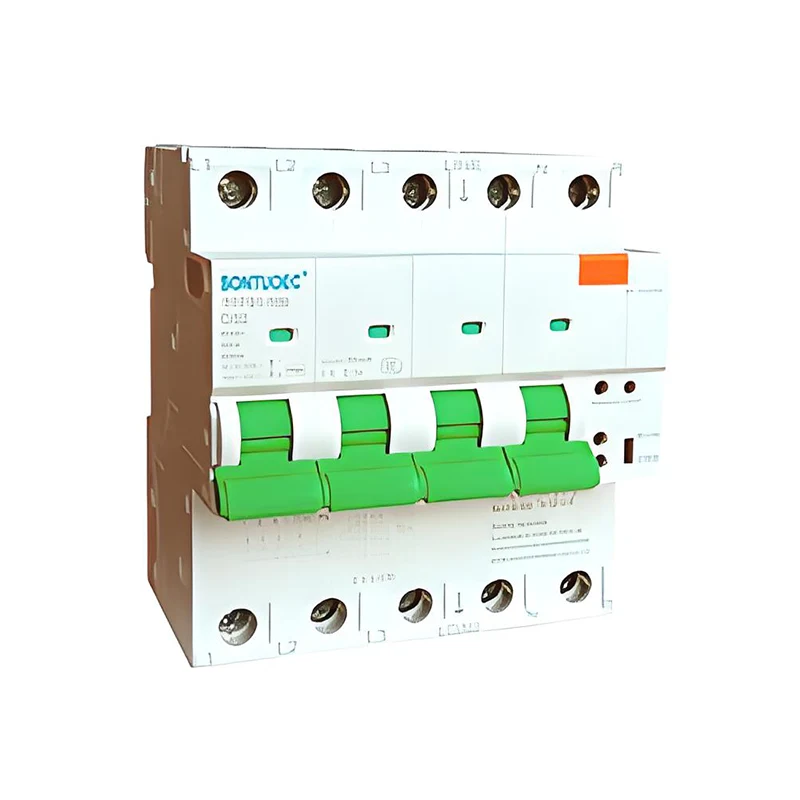

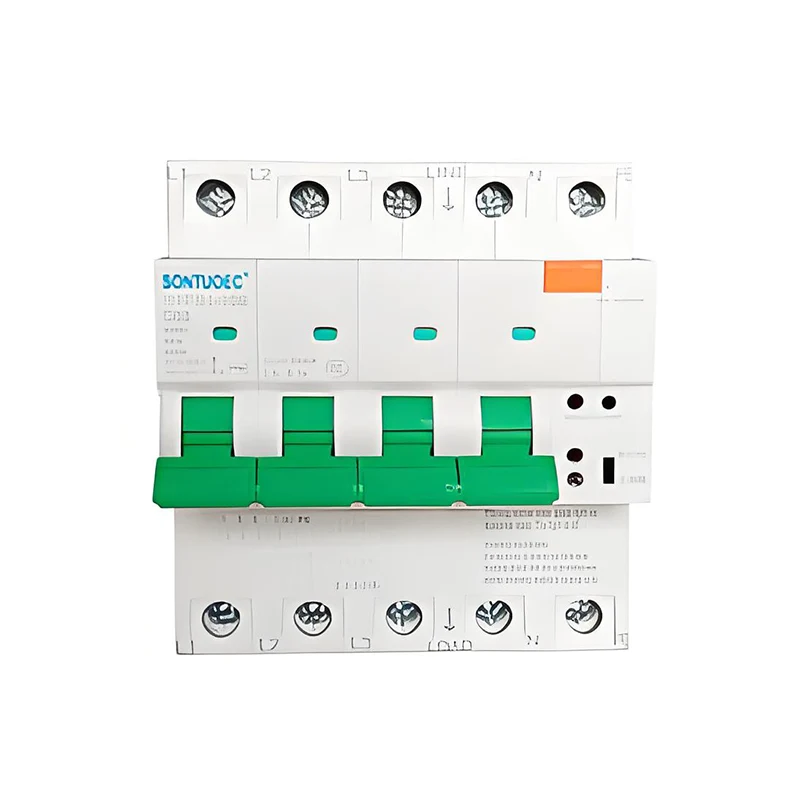

Alarma d'immersió RCBO

Característiques principals

Impermeable: l’alarma d’immersió La carcassa RCBO està feta de material impermeable o especialment tractat per garantir una bona qualificació d’aïllament i protecció fins i tot en ambients humits o exteriors. Les valoracions impermeables comunes com IP66 indiquen que el dispositiu està completament protegit contra l’entrada de pols i pot suportar un fort ruixat d’aigua sense ser afectat.

Protecció de corrent residual: Quan el corrent residual del circuit arriba a un valor preestablert, el RCBO pot tallar ràpidament el circuit per evitar xoc elèctric i incendis elèctrics. Aquesta característica és essencial per protegir la seguretat personal i la seguretat dels equips.

Protecció de sobrecàrrega: Quan el corrent del circuit supera el corrent nominal del interruptor del circuit, el RCBO pot tallar automàticament el circuit per evitar danys del circuit o accidents de foc causats per la sobrecàrrega.

Protecció de curtcircuit: Quan es produeix un curtcircuit al circuit, RCBO pot actuar ràpidament per tallar el corrent de curtcircuit i protegir la seguretat del circuit i dels equips.

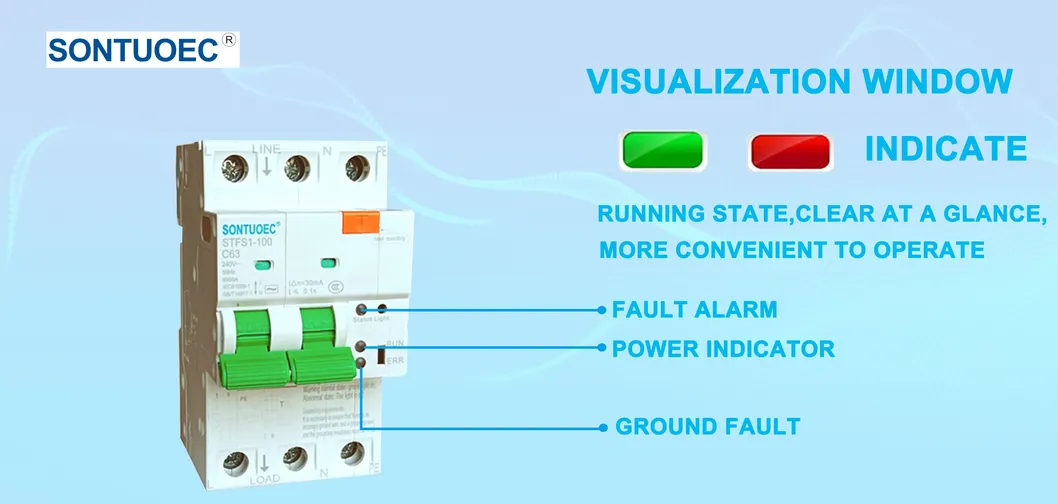

El RCBO té la funció de protecció de fuites/alarma d’aigua d’alarma/protecció de sobrecàrrega/protecció de curtcircuit.

La temperatura de referència de treball de RCBO és de 30 ºC, quan canvia la temperatura ambient, s'ha de corregir el seu valor de configuració. Si s’instal·len diversos RCBO en una caixa tancada i la temperatura dins de la caixa s’aixeca, el corrent nominal ha de ser multiplicat pel

Factor de derivació de 0,8.

La línia "N" del RCBO s'ha de connectar a la línia neutra per fer que el circuit electrònic funcioni normalment i tingui un paper proteïdor.

No està permès utilitzar el mètode de curtcircuit de la línia de fase a la línia neutra ni a la línia de fase a la línia de fase per dur a terme la prova de capacitat de protecció de curtcircuit a la RCBO.

Principis generals de selecció

a) La tensió de treball nominal de RCBO ≥ la tensió nominal de la línia.

b) El corrent nominal de RCBO és 1,1-1,25 vegades el corrent de càrrega calculat per la línia.

c) La capacitat de ruptura de curtcircuit nominal de RCBO ≥ el curtcircuit màxim

actual que pot aparèixer a la línia.

D) RCBO Configuració de llançament instantània de corrent ≤ 0,8 vegades el final del corrent de curtmetratge de fase a terra o fase a fase.

e) corrent nominal monofàsic de calefactors elèctrics, refrigeradors i LA-MPS incandescents a una tensió i potència determinada a = P/U; El corrent de tres fases en = P/1.732U.RCBO El corrent residual es selecciona generalment com a 30mA, que s’utilitza com a protecció de contacte personal.

Per instal·lar i utilitzar el producte, llegiu el manual de retenció.
