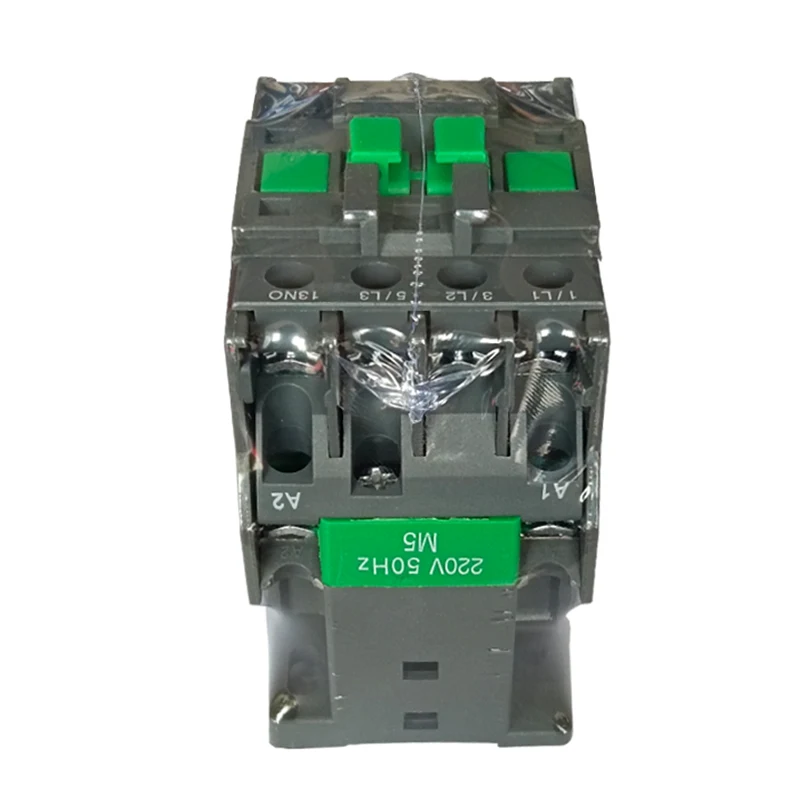

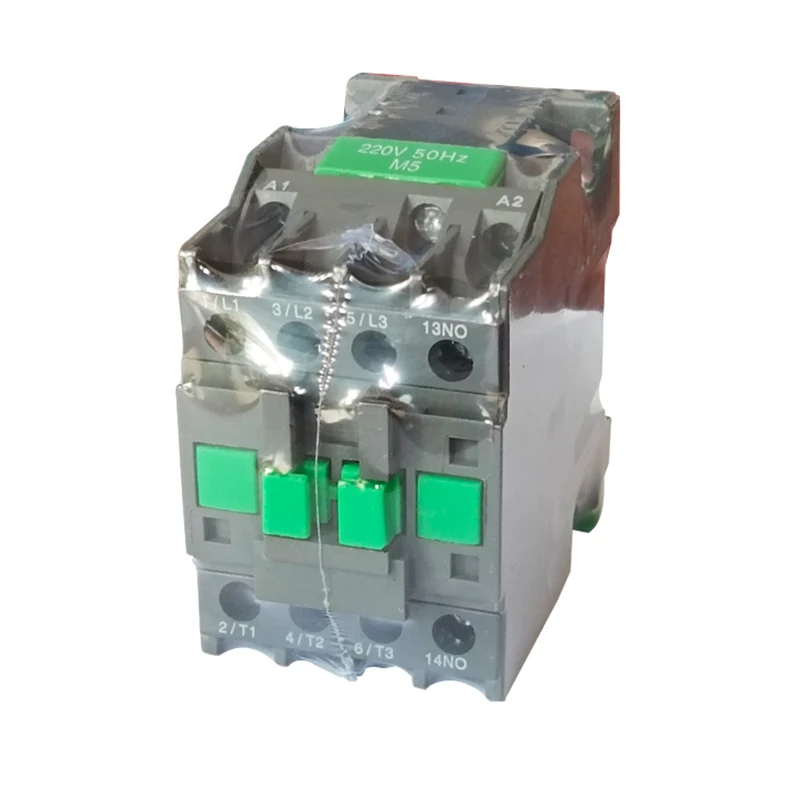

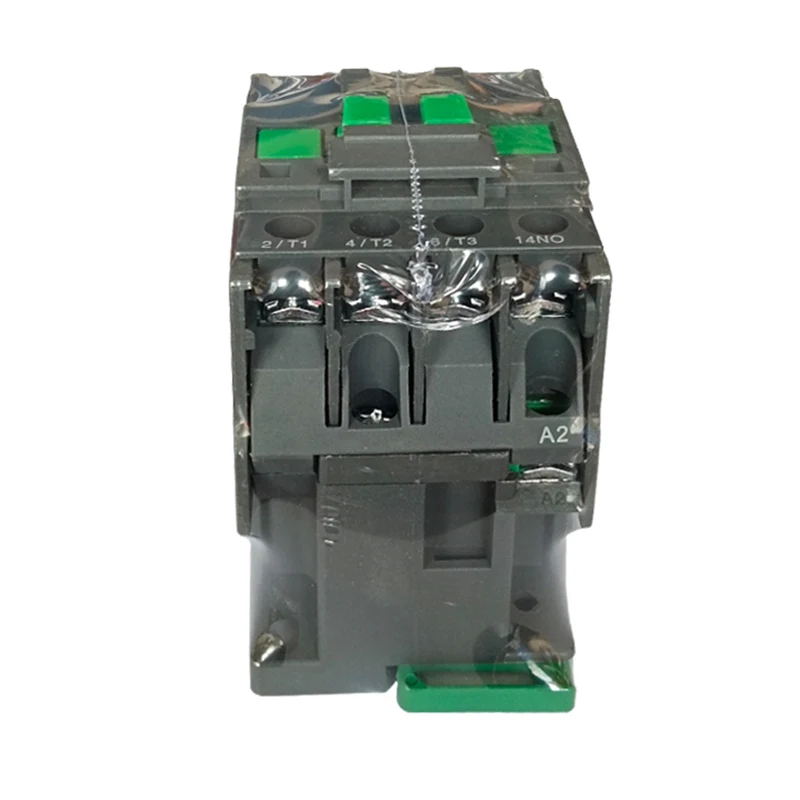

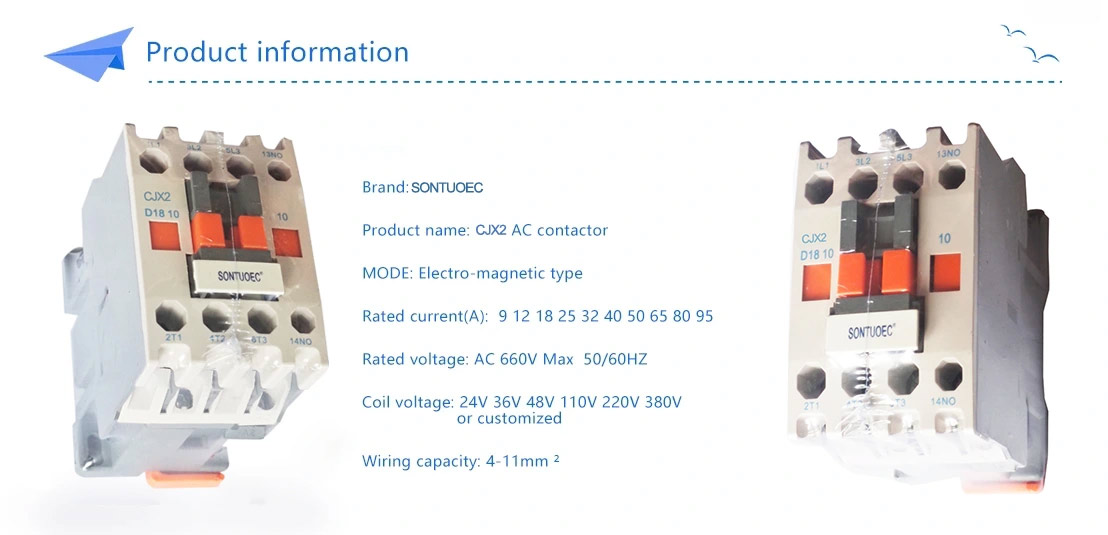

Contactador de CA de tipus LC1-N

Els contactors de CA de tipus LC1-N són adequats per utilitzar-los en circuits amb AC 50Hz o 60Hz, tensions de fins a 660V (fins a 690V per a alguns models) i corrents fins a 95A. S'utilitza per connectar i trencar circuits a llargues distàncies, a més de començar i controlar els motors de CA.

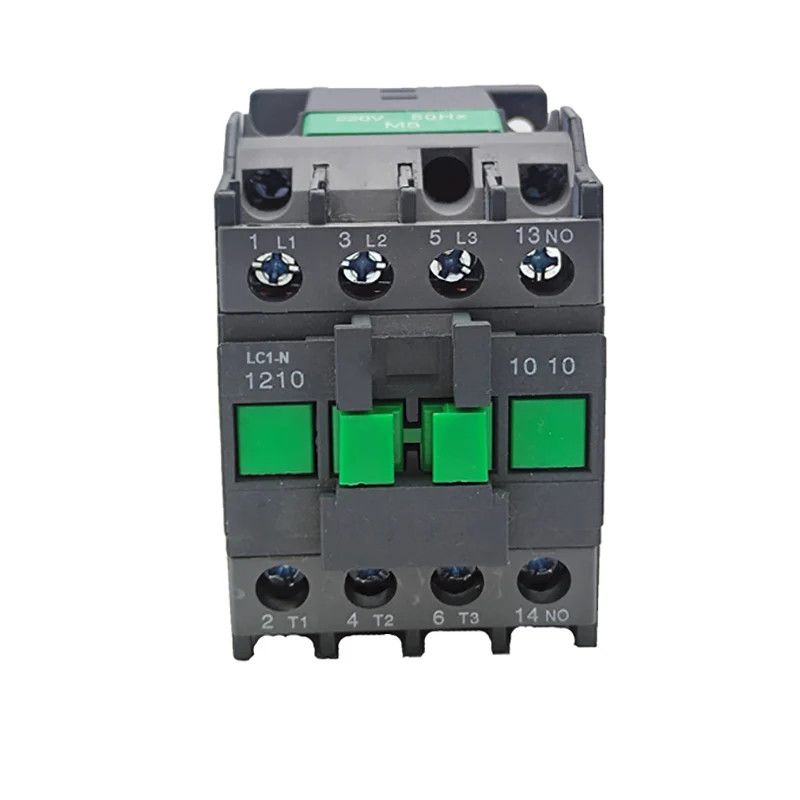

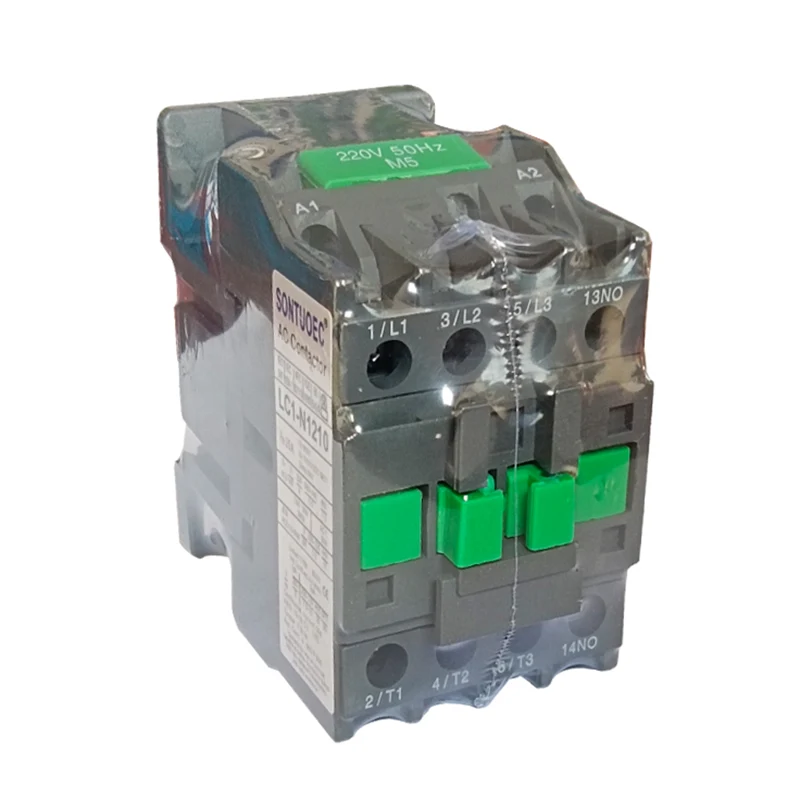

Model:LC1-N1210

Envieu la consulta

Descripció del producte

Lletra		LCI-N09	LC1-N12	LC1-N18	LC1-N25	LC1-N32	LC1-N40	LC1-N50	LC1-N65	LC1-N80	LC1-N95
Corrent de treball qualificat (a)	AC3	9	12	18	25	32	40	50	65	80	95
Corrent de treball qualificat (a)	AC4	3.5	5	7.7	8.5	12	18.5	24	28	37	44
Qualificacions StandardPower de trifàsica Motors 50/60Hz Incategoria AC-3	220/230V	2.2	3	4	5.5	7.5	11	15	18.5	22	25
	380/400V	4	5.5	7.5	11	15	18.5	22	30	37	45
	415V	4	5.5	9	11	15	22	25	37	45	45
	500V	5.5	7.5	10	15	18.5	22	30	37	55	55
	660/690V	5.5	7.5	10	15	18.5	30	33	37	45	55
Corrent de calor nominal (a)		20	20	32	40	50	60	80	80	125	125
Vida elèctrica	AC3 (x104)	100	100	100	100	80	80	60	60	60	60
Vida elèctrica	AC4 (x104)	20	20	20	20	20	15	15	15	10	10
Vida mecànica (x104)		1000	1000	1000	1000	800	800	800	800	600	600
Nombre dels contactes	3p+no					3p+nc+no
Nombre dels contactes	3p+nc					3p+nc+no

Característiques estructurals

Disseny modular: el contactor de CA de tipus LC1-N adopta el disseny modular amb una combinació de funcions completa, cosa que és convenient que els usuaris puguin triar i combinar segons les seves necessitats.

Sistema electromagnètic: incloent la bobina electromagnètica i el nucli de ferro, que és una part important del contactor, confiant -hi per conduir el tancament i la desconnexió dels contactes.

Sistema de contacte: inclòs el contacte principal i el contacte auxiliar. El contacte principal s’utilitza per connectar i trencar el circuit principal i controlar el corrent més gran; El contacte auxiliar es troba al circuit de control per complir els requisits de diversos mètodes de control.

Sistema d’extinció d’arc: equipat amb un dispositiu d’extinció d’arc, generalment semi-tancat d’escletxes longitudinals d’argila d’arcs d’extinció d’arc, i equipat amb un fort circuit d’arc magnètic per garantir que els contactes per trencar el circuit generat per l’arc s’acaben de manera fiable, reduir el dany de l’arc als contactes.

El principi d’operació

Quan el circuit de control està energitzat, la bobina electromagnètica genera un camp magnètic, que atrau el nucli de ferro per conduir els contactes per tancar, connectant així el circuit principal del compressor. Quan el circuit de control es desacredita, el camp magnètic desapareix, el nucli de ferro es restableix sota l’acció de la molla, el contacte està desconnectat i el circuit principal del compressor també està desconnectat.
