Inici magnètic (DOL)

Inici magnètic (DOL) El motor, és a dir, s’utilitza un interruptor magnètic per controlar l’inici i l’aturada del motor (o motors). Els interruptors magnètics tenen un paper clau aquí controlant l’encesa del circuit segons els canvis en el camp magnètic extern, realitzant així el control del motor.

Envieu la consulta

Descripció del producte

Especificacions

Mode de producte núm. I Especificatiol	Sle1-09 i 12	Doble en tolp429 protegit (3) o, f659 (4)
Encerclament	Sle1-18 i 25	Doble en tolp427 protegit (3) o, f5577 (4)
	Sle1-32 i 95	Matal, LP65 a 559
Control (2 botons d'empenta Moufited On coberta de tancament)	Sle1-32 i 95	1 botó d'inici verd "1", 1 Bottion Stop/Teset "O"
Connexions	Sle1-32 i 95	Connexions de recircuit energia i control electricol

Paràmetres tècnics principals:

Lletra		Sle1-9	Sle1-12	Sle1-18	Sle1-25	Sle1-32	Sle1-40	Sle1-50	Sle1-65	Sle1-80	Sle1-95
KW/HP (AC-3) POWER Reted (AC-3) IEC60947-4	220V	2,2/3	3/4	4/5.5	5.5/7,5	7,5/10	11/5	15/20	18,5/25	22/35	25/35
KW/HP (AC-3) POWER Reted (AC-3) IEC60947-4	380V	4/5.5	5.5/7,5	7,5/10	15/11	15/20	18,5/25	22/30	30/40	37/50	45/60
Corrent retret (AC-3) GB14048.4	220V	9	12	15	21	26	36	52	63	75	86
Corrent retret (AC-3) GB14048.4	380V	9	12	16	21	25	37	43	59	72	85
Corrent de calefacció de re -re -Retrocedit (a)			25	32	40	50	60	80		125
Reted Insutaled Volege (V) 660
Contacte auxicari AC-15	Contacte	estàndard	1No				1NO+1NC
	Corrent retret (a)	220V	1.6
	Corrent retret (a)	380V	0.95
Relays tèrmics de la salut		LR2D-1305/1314 (0,63 ~ 1,0/7 ~ 10)	LR2D-1316 (9 ~ 13)	LR2D-1321 (12 ~ 18)	LR2D-1322 (17 ~ 25)	LR2D-1353 (23 ~ 32)	LR2D-3355 (30 ~ 40)	LR2D-3359 (48 ~ 65)	LR2D-3361 (55 ~ 70)	LR2D-3363 (63 ~ 80)	LR2D-3365 (80 ~ 93)
Qualificació del recinte		LP65

Principi d’operació

El principi de funcionament d’un motor d’arrencada de commutador magnètic es basa principalment en la influència d’un camp magnètic i el principi de treball d’un motor de corrent continu. Quan un camp magnètic extern s’acosta a un interruptor magnètic, desencadena un element de detecció magnètica (per exemple, una canya) dins de l’interruptor, fent que es tanqui o trenqui contactes, controlant així l’obertura i el tancament del circuit. Un cop tancat el circuit, el corrent flueix pel motor, fent que comenci a girar. DC Motors, per la seva banda, treballen sobre el principi que un conductor energitzat es mou en un camp magnètic mitjançant l’acció d’una força electromagnètica.

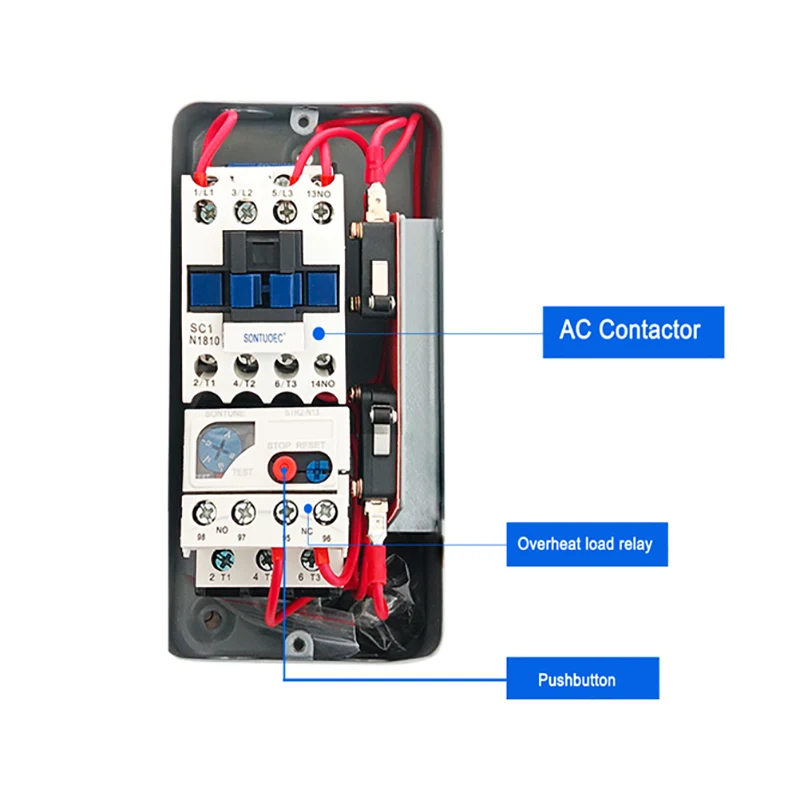

Components principals

Interruptor magnètic: normalment consisteix en un element de detecció magnètica i un dispositiu desencadenant, utilitzat per detectar camps magnètics externs i controlar l’encesa/desactivació d’un circuit.

Motor elèctric: un dispositiu que converteix l’energia elèctrica en energia mecànica i condueix diversos dispositius mitjançant la rotació.

Circuit de control: s'utilitza per rebre senyals externs i controlar l'estat de treball de l'interruptor magnètic i el motor segons els senyals.

Magnetic Starter(DOL)
