RCCB B Model Breaker de corrent residual de corrents residuals

RCCB B Model Circuit Residual Circuit Protegeix en cas de corrent de falla contú en xarxes trifàsiques. Normalment s’utilitza en el camp de l’estació de recàrrega, l’aparell mèdic i els instruments, els controladors i les unitats de velocitat variable, les càrregues de batedor i els invertits (DC) ... STID-B compleix la IEC/EN61008-1 i la IEC/EN62423 Estàndard.

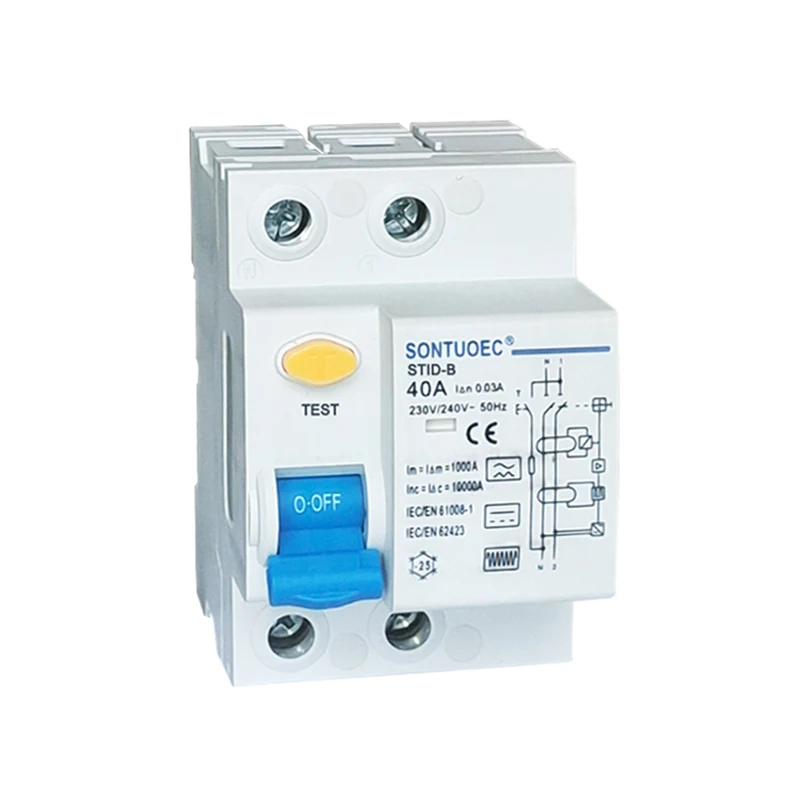

Model:STID-B

Envieu la consulta

Descripció del producte

Elèctric Distintiu	Estàndard		IEC/EN62423 i IEC/EN61008-1
	Tipus (forma d'ona de la fuga de terra intuida)		B
	Corrent classificat a	A	25,40,63

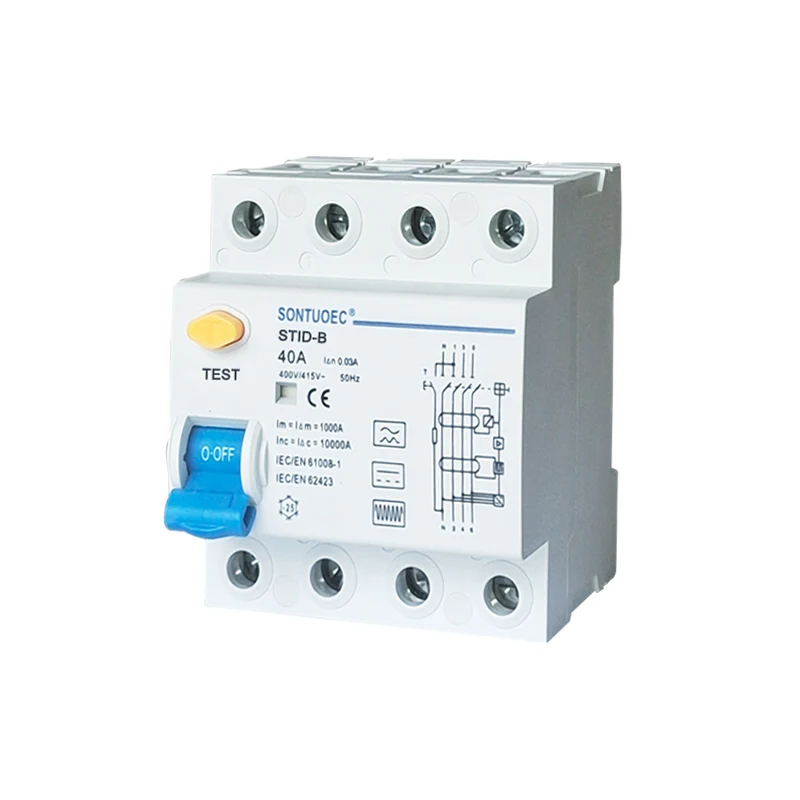

	Pols	P	1p+n, 3p+n
	Tensió nominal UE	V	IP+N: 230/240V; 3p+n: 400/415V
	Sensibilitat classificada i n	A	0,03,0,1,0,3
	Tensió d’aïllament UI	V	500
	Making residual i qualificat i	A	500 (a = 25A/40A)
	Capacitat de trencament i m	A	630 (a = 63a)
	Corrent de curtcircuit I C	A	10000
	Fusible SCPD	A	10000
	Trencar el temps sota i n	s	≤0.1
	Freqüència nominal	Hz	50
	La tensió d’impulsió nominal (1,2/5.0) UIMP	V	4000
Mecànic funcions	Tensió de prova dielèctrica a Ind. Fred. durant 1 min	KV	2.5
	Grau de contaminació		2
	Vida elèctrica		2000
	Mechanicai Iife		10000
	Indicador de corrent de falla		Sí
	Grau de protecció		IP20
	Temperatura ambient (amb mitjana diària 35)	ºC	-40 ~+55ºC
	Temperatura d'emmagatzematge	ºC	-40 ~+70ºC

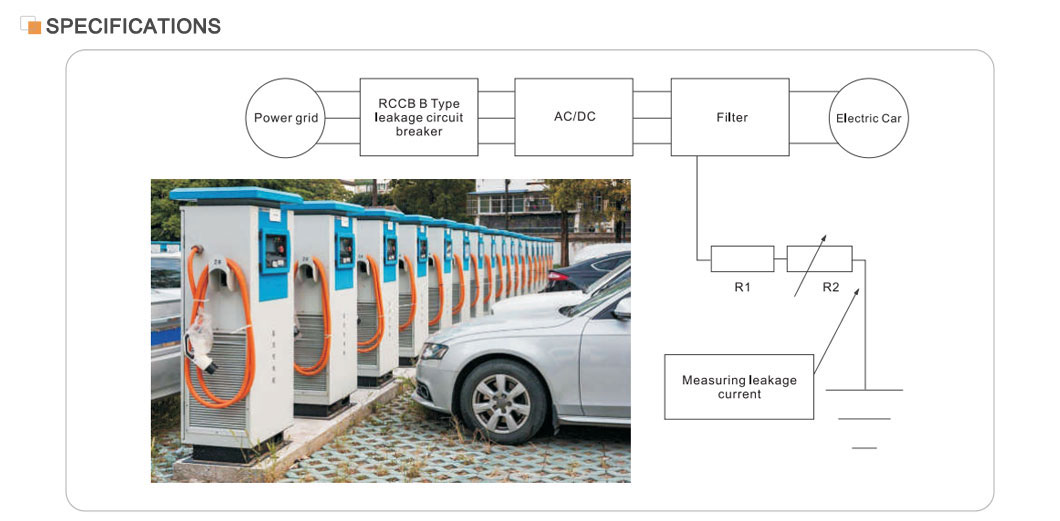

STID-B RCCB B Model de corrent de corrent residual de corrent és adequat per a tipus A i també és adequat per suavitzar els corrents residuals de corrent continu, els corrents residuals de corrent continu que poden sorgir dels circuits rectificadors i corrents residuals de CA d’alta freqüència. Proporciona protecció en cas de corrents de falla contínues en xarxes trifàsiques. STID-B s’utilitza habitualment en els camps d’estacions de recàrrega, equips i instruments mèdics, controladors i unitats de velocitat variables, carregadors de bateries i inversors (DC). STID-B compleix els estàndards IEC/EN61008 i IEC/EN62423.

Característiques principals

Corrent nominal: 40A, adequat per a sistemes elèctrics de corrent més gran.

Protecció de fuites: amb alta sensibilitat i precisió, pot detectar el corrent de fuites i tallar la font d’alimentació en molt poc temps.

Rendiment de seguretat: s’ajusta a estàndards internacionals com IEC/EN61008.1 i GB16916.1, garantint la seguretat i la fiabilitat del producte.

Àmbit d'aplicació: àmpliament utilitzat en edificis industrials, comercials, alts i civils per proporcionar una protecció integral al sistema elèctric.

Principi d’operació

RCCB B Model Breaker de corrent residual de corrent residual es basa en el transformador de corrent de seqüència zero. Cada fase de conducció passa a través d’un transformador de corrent de seqüència zero, el costat secundari del qual està connectat a una detenció electromagnètica. En condicions normals, la suma vectorial dels corrents de fase a través del transformador de corrent de seqüència zero és zero, de manera que el flux a través del transformador és zero, la tensió de sortida secundària també és zero i el trencador del circuit no funcionarà. Tanmateix, un cop augmenta el corrent de fuita i condueix la tensió de sortida lateral secundària per créixer fins a un cert nivell, l’alliberament electromagnètic s’activa, impulsant el mecanisme de funcionament per actuar i desconnectar els contactes connectats a la font d’alimentació, realitzant així la protecció de fuites.

Selecció i instal·lació

Selecció: Quan seleccioneu un RCCB, cal tenir en compte paràmetres com la tensió nominal, el corrent nominal, el corrent d’acció de fuites i el temps d’acció del sistema elèctric. També és necessari seleccionar un RCCB adequat segons el tipus de protecció requerit (per exemple, protecció directa de contacte o protecció de contacte indirecta).

Instal·lació: el RCCB s’ha d’instal·lar a l’extrem entrant del sistema elèctric o en una línia de branca per assegurar la protecció completa de tot el sistema elèctric o d’una línia de branca específica. Durant la instal·lació, s’han d’observar estrictament estàndards i codis rellevants per assegurar una connexió adequada i un funcionament fiable del RCCB.
