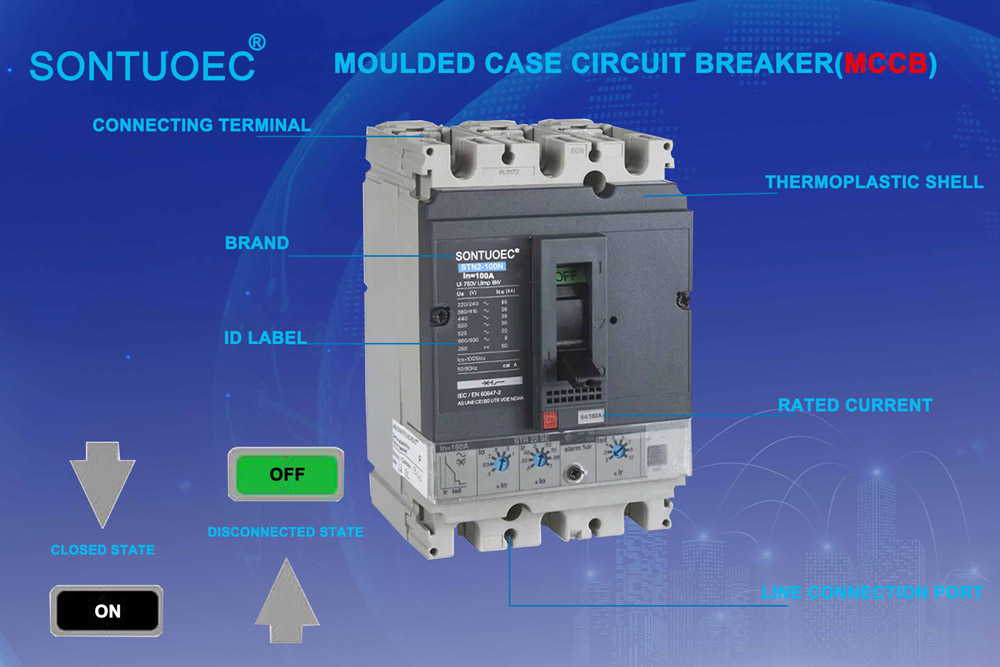

Breaker de seguretat MCCB 3P

El principi de funcionament del trencador de seguretat MCCB 3P es basa en la combinació d’un disparador magnètic i un que respon tèrmic. Quan es produeixi una sobrecàrrega o un curtcircuit en un circuit, el corrent augmentarà dramàticament i el disparador magnètic intuirà aquesta anormalitat i tallarà ràpidament el circuit. Mentrestant, el respondent tèrmic detecta canvis de temperatura al circuit i també desencadena el MCCB per tallar el circuit quan la temperatura supera el valor establert, evitant efectivament danys i accidents de foc.

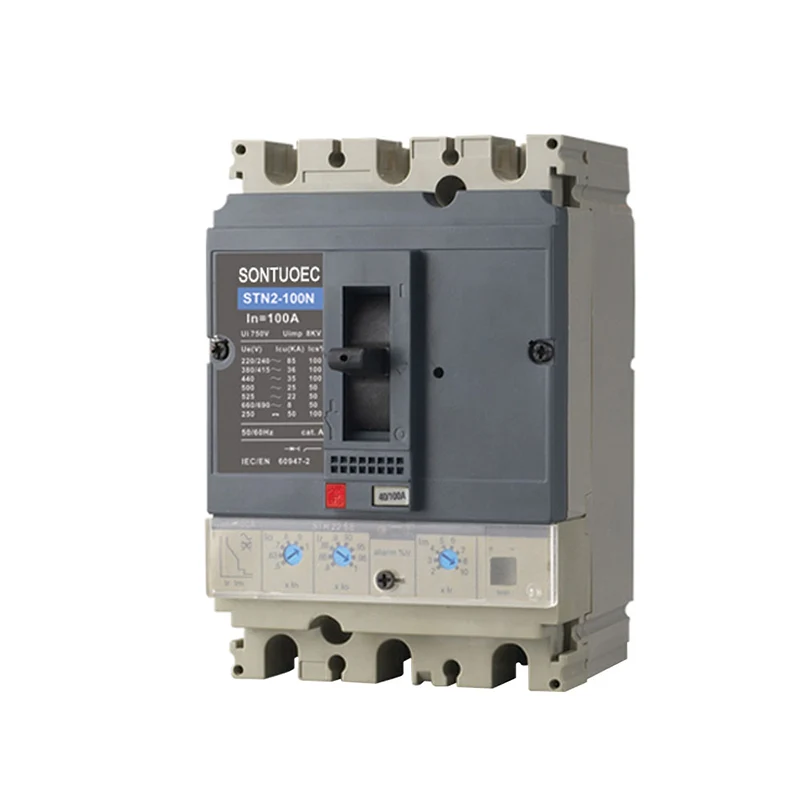

Model:STN2-100

Envieu la consulta

Descripció del producte

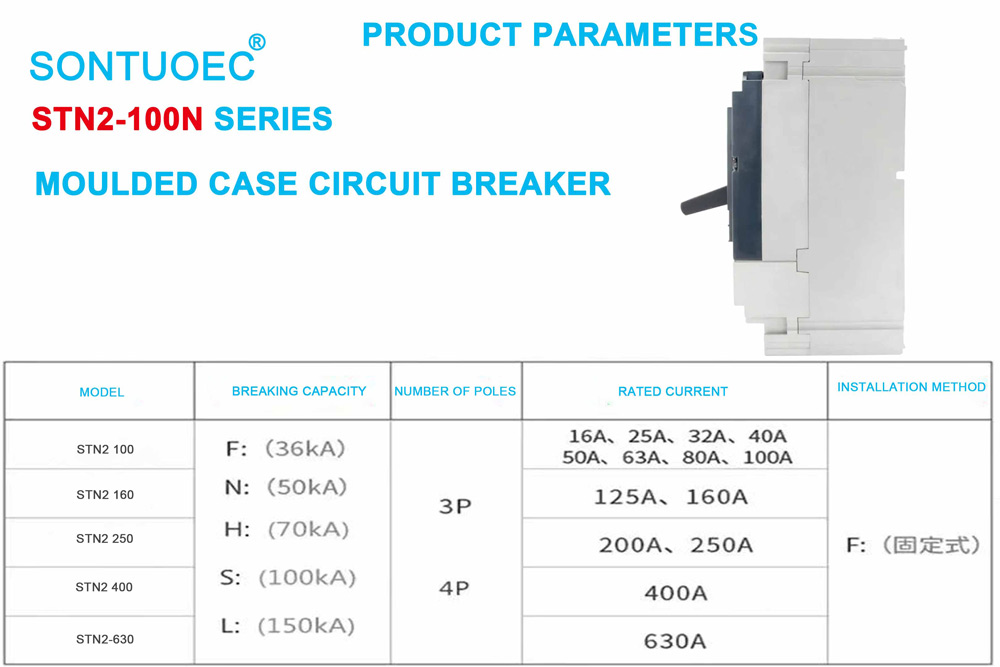

Especificacions	STN2-100				STN2-160				STN2-250				STN2-400				STN2-630
Corrent de marc (a)	100				160				250				400				630
Nombre de pols	3		4		3		4		3		4		3		4		3		4
Capacitat de trencament definitiva (UCI, Ka)	F	N		H	F	N		H	F	N		H	F	N		H	F	N		H
AC220 / 240V (de)	85	90		100	85	90		100	85	90		100	40	85		100	40	85		100
AC380/415V (KA)	36	50		70	36	50		70	36	50		70	36	50		70	36	50		70
Tensió d’aïllament nominal	AC800V
Tensió de treball nominal	AC690V
Corrent nominal, trinxada tèrmica, Tmd, a	63, 80, 100				80, 100, 125, 160				125, 160, 200, 250				-				-
Corrent nominal, electrònic Trapping, mic, a	40, 100				40, 100, 160				100, 160, 250				250, 400				250, 400, 630
Auxiliar, alerta, falla Accesoris	O/SD/SDE/SDX
Shunt i sota bobina de tensió	Mx/mn
Vida mecànica	50000				40000				20000				15000				15000
Vida elèctrica	30000				20000				10000				6000				4000

El trencador de seguretat MCCB 3P/4P reflecteix el primer principi de limitació actual i la tecnologia de fabricació, caracteritzada per estructures compactes, modularització completa, trencament elevat i zero flashover. El trencador de circuits està equipat amb una sobrecàrrega, un curtcircuit i un dispositiu de protecció de infravalorament, per tal de protegir els equips de circuit i subministrament d'alimentació dels danys.

Característiques del producte

Disseny bipolar: MCCB 3P/4P és de disseny bipolar, cosa que significa que pot controlar els cables zero i de foc alhora, garantint la seguretat i l'estabilitat del circuit.

Alta precisió: amb la funció de detecció de corrent de precisió d’alta precisió, pot determinar amb precisió la situació de falla del circuit i tallar el circuit a temps.

Alta fiabilitat: elaborat amb tecnologia i materials avançats, té una alta fiabilitat i estabilitat i pot funcionar normalment en diversos entorns durs.

Fàcil d’instal·lar i mantenir: disseny raonable, fàcil d’instal·lar i, alhora, fàcil de mantenir i substituir, reduint els costos de funcionament i manteniment de l’usuari.
