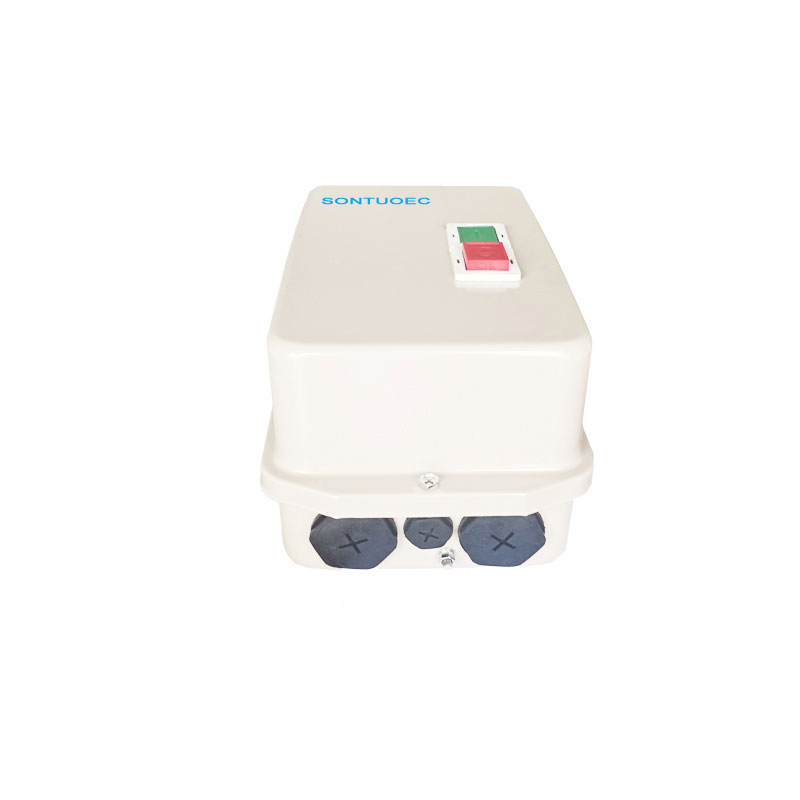

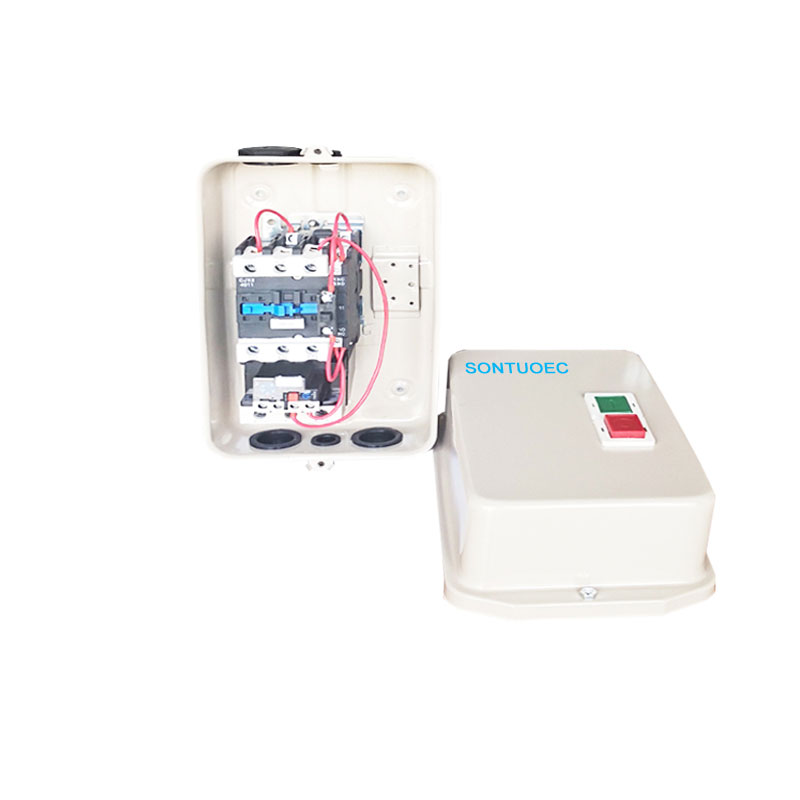

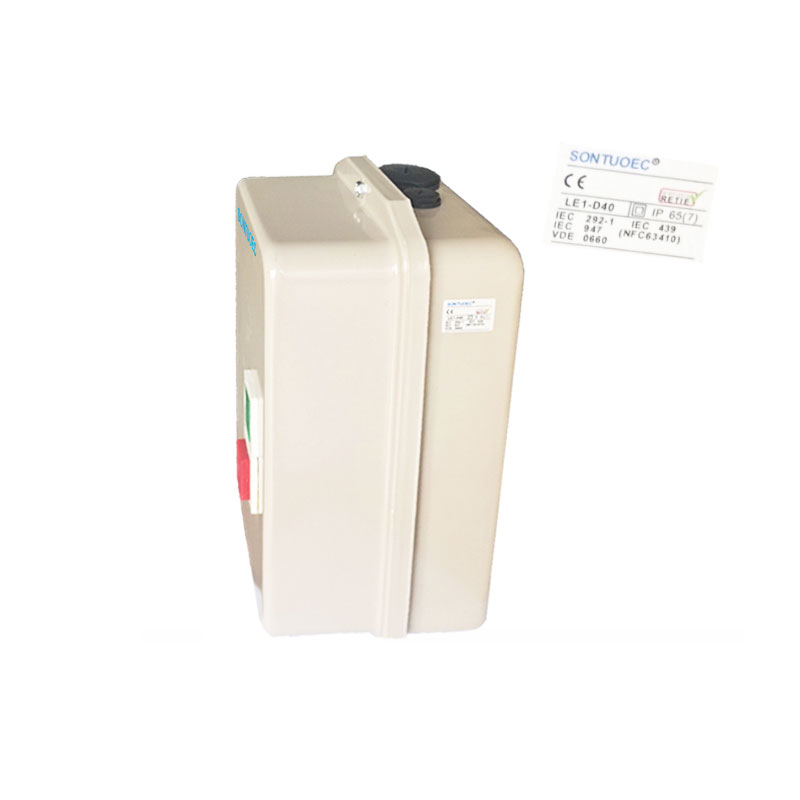

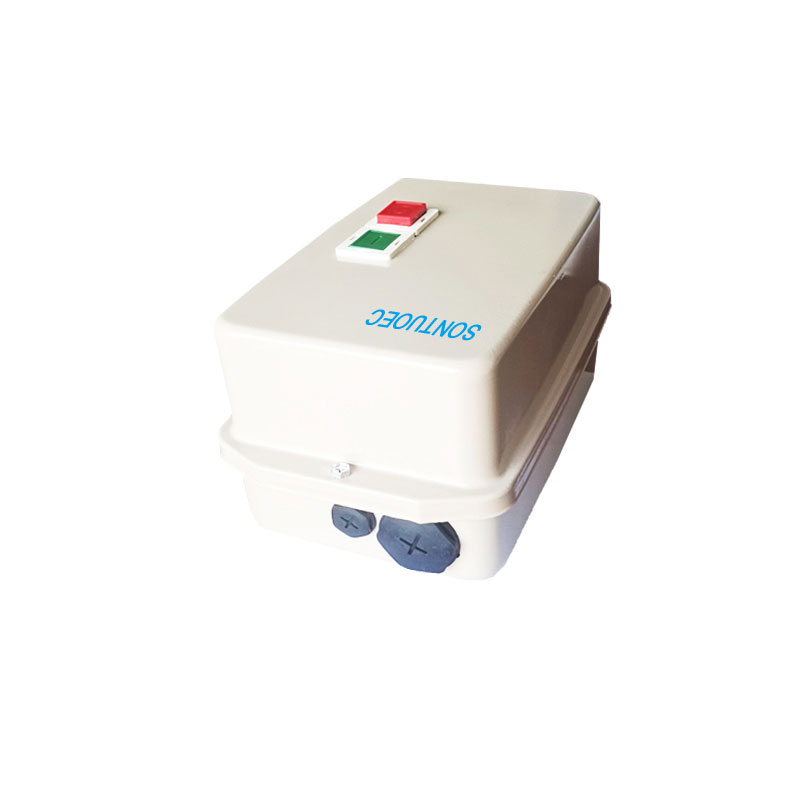

Inici magnètic de la sèrie SLE1-D

La sèrie SLE1-D Magnetic Starter és un dispositiu de control elèctric que opera l’inici i l’aturada d’un motor elèctric per força electromagnètica. Generalment conté una bobina electromagnètica que, quan s’energitza, produeix un camp magnètic que atrau el moviment d’un nucli de ferro, que condueix el tancament o la ruptura de contactes per aconseguir el control del motor.

Model:SLE1-D

Envieu la consulta

Descripció del producte

Especificacions

Mode de producte núm. I Especificatiol	Sle1-09 i 12	Doble en tolp429 protegit (3) o, f659 (4)
Encerclament	Sle1-18 i 25	Doble en tolp427 protegit (3) o, f5577 (4)
	Sle1-32 i 95	Matal, LP65 a 559
Control (2 botons d'empenta Moufited On coberta de tancament)	Sle1-32 i 95	1 botó d'inici verd "1", 1 Bottion Stop/Teset "O"
Connexions	Sle1-32 i 95	Connexions de recircuit energia i control electricol

Paràmetres tècnics principals:

Lletra		Sle1-9	Sle1-12	Sle1-18	Sle1-25	Sle1-32	Sle1-40	Sle1-50	Sle1-65	Sle1-80	Sle1-95
KW/HP (AC-3) POWER Reted (AC-3) IEC60947-4	220V	2,2/3	3/4	4/5.5	5.5/7,5	7,5/10	11/5	15/20	18,5/25	22/35	25/35
KW/HP (AC-3) POWER Reted (AC-3) IEC60947-4	380V	4/5.5	5.5/7,5	7,5/10	15/11	15/20	18,5/25	22/30	30/40	37/50	45/60
Corrent retret (AC-3) GB14048.4	220V	9	12	15	21	26	36	52	63	75	86
Corrent retret (AC-3) GB14048.4	380V	9	12	16	21	25	37	43	59	72	85
Corrent de calefacció de re -re -Retrocedit (a)			25	32	40	50	60	80		125
Reted Insutaled Volege (V) 660
Contacte auxicari AC-15	Contacte	estàndard	1No				1NO+1NC
	Corrent retret (a)	220V	1.6
	Corrent retret (a)	380V	0.95
Relays tèrmics de la salut		LR2D-1305/1314 (0,63 ~ 1,0/7 ~ 10)	LR2D-1316 (9 ~ 13)	LR2D-1321 (12 ~ 18)	LR2D-1322 (17 ~ 25)	LR2D-1353 (23 ~ 32)	LR2D-3355 (30 ~ 40)	LR2D-3359 (48 ~ 65)	LR2D-3361 (55 ~ 70)	LR2D-3363 (63 ~ 80)	LR2D-3365 (80 ~ 93)
Qualificació del recinte		LP65

Principi d’operació

El principi de funcionament de la sèrie SLE1-D Starter es basa en la interacció de la inducció electromagnètica i la força electromagnètica. Quan l’alimentació d’alimentació de control està energitzada, la bobina electromagnètica genera un camp magnètic, que atrau el nucli de ferro per moure i tancar els contactes, i el motor es subministra amb potència i comença a funcionar. Quan es desinerca l’alimentació de control, el camp magnètic desapareix, el nucli de ferro es restableix sota l’acció de la molla, els contactes es trenquen i el motor s’atura en funcionament.

Tipus i funcions

Hi ha diversos tipus d’arrencadors magnètics SLE1-D, com ara els arrencadors magnètics SLE1-D de SLE1-D, Star-Delta (Star-Delta), entrants d’autotransformadors, etc. Diferents tipus d'arrencadors magnètics SLE1-D tenen característiques i àmbit d'aplicació diferents.

1.Direct en línia (DOL) SLE1-D Starter magnètic:

Estructura simple, de baix cost.

Apte per iniciar i aturar el control de petits motors de potència.

2.Star-Delta (Star-Delta) Inici:

En canviar el cablejat del motor, s’adona de l’objectiu de reduir la tensió i el corrent durant l’inici.

Apte per al control inicial del motor de potència mitjana.

3. Autotransformer Starter:

Utilitza un autotransformador per reduir la tensió i el corrent en iniciar un motor.

Aplicable al control inicial de motors d’alta potència.

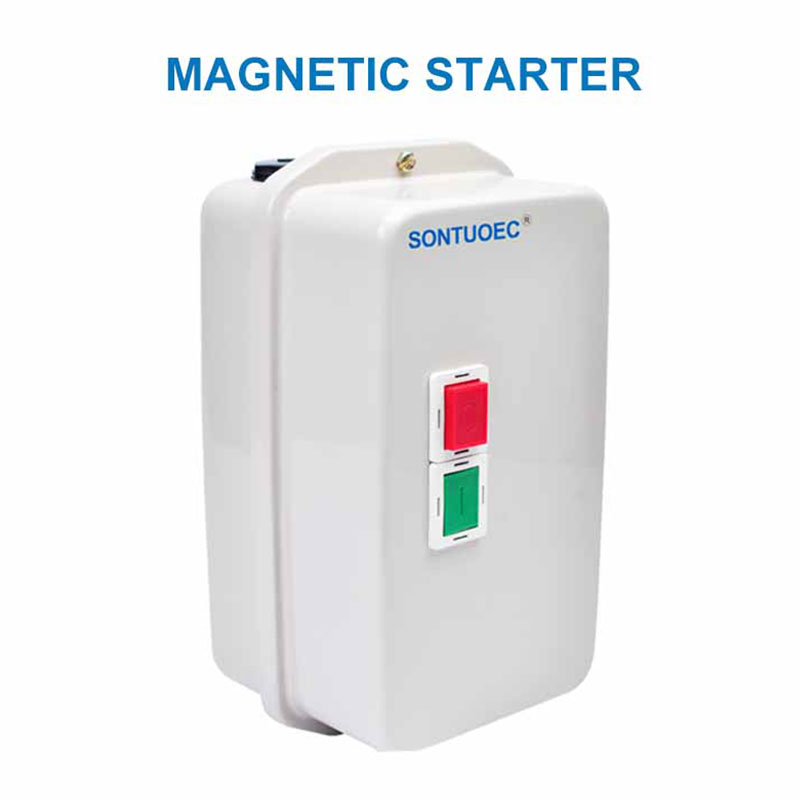

SLE1-D Series Magnetic Starter

Escenaris de sol·licitud

Els entrants magnètics SLE1-D s’utilitzen àmpliament en diverses aplicacions industrials i comercials com la fabricació, la construcció, l’agricultura i el transport. S’utilitzen per controlar diversos tipus de motors com ara motors asíncrones trifàsics, motors de corrent continu, etc. per a la producció automatitzada i el control remot dels equips.
