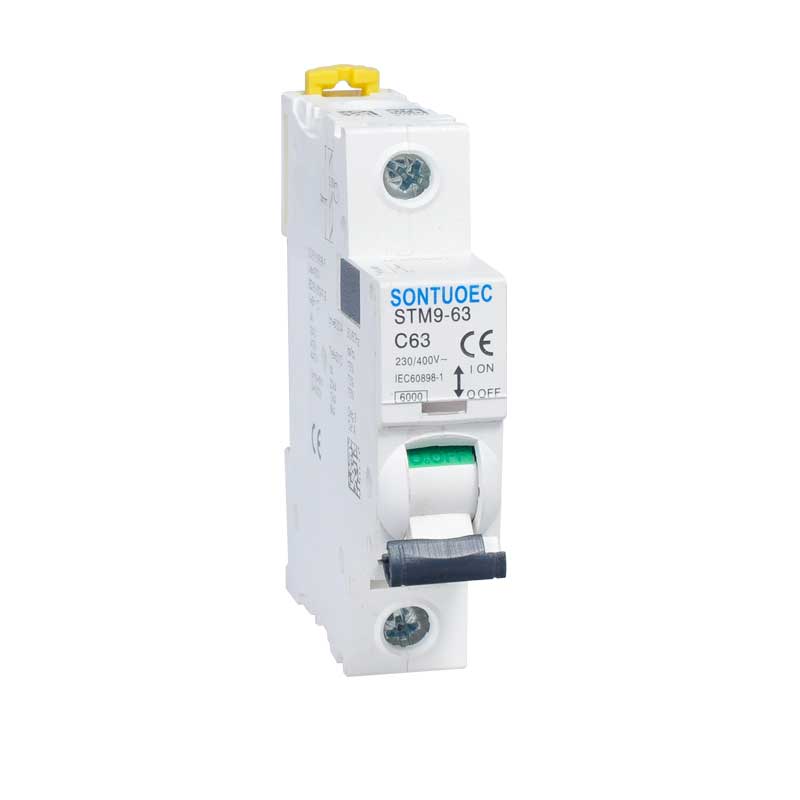

Smart Circuit Breaker és un dispositiu de protecció elèctrica d’alt rendiment, que s’utilitza principalment per protegir els equips importants del sistema d’alimentació dels danys causats per curtcircuit, sobrecàrrega o altres condicions anormals. Combina la funció de protecció dels interruptors tradicionals amb la tecnologia intel·ligent moderna per realitzar un seguiment en temps real de l’estat del circuit, el control intel·ligent i la comunicació remota.
|
|
IEC/EN 60898-1 |
|
Elèctric |
Corrent classificat a |
A |
1,2,4.610,16,20,25,32,40,50,63A |
Pols |
P |

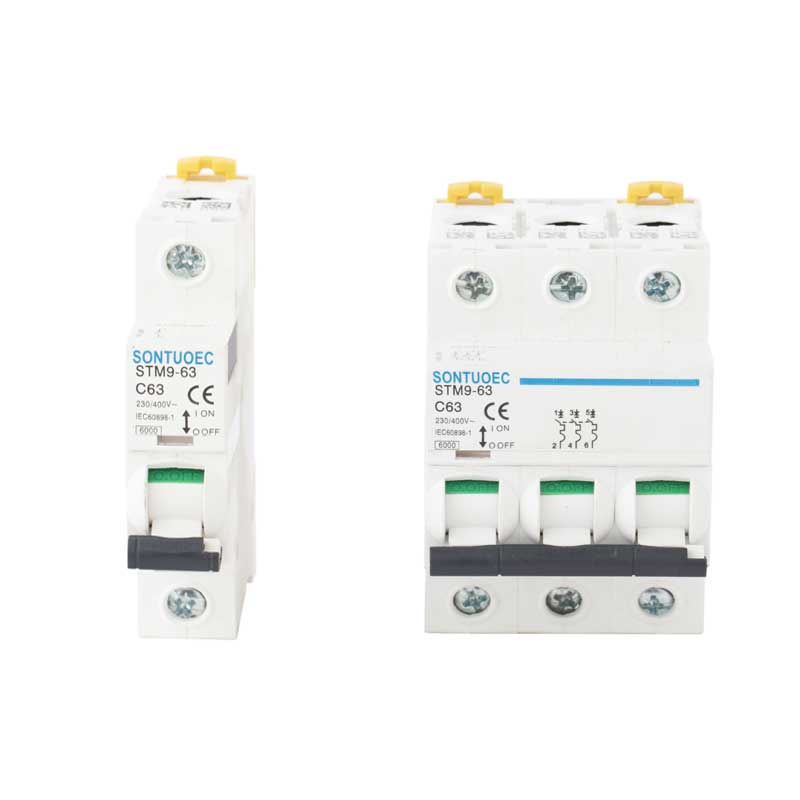

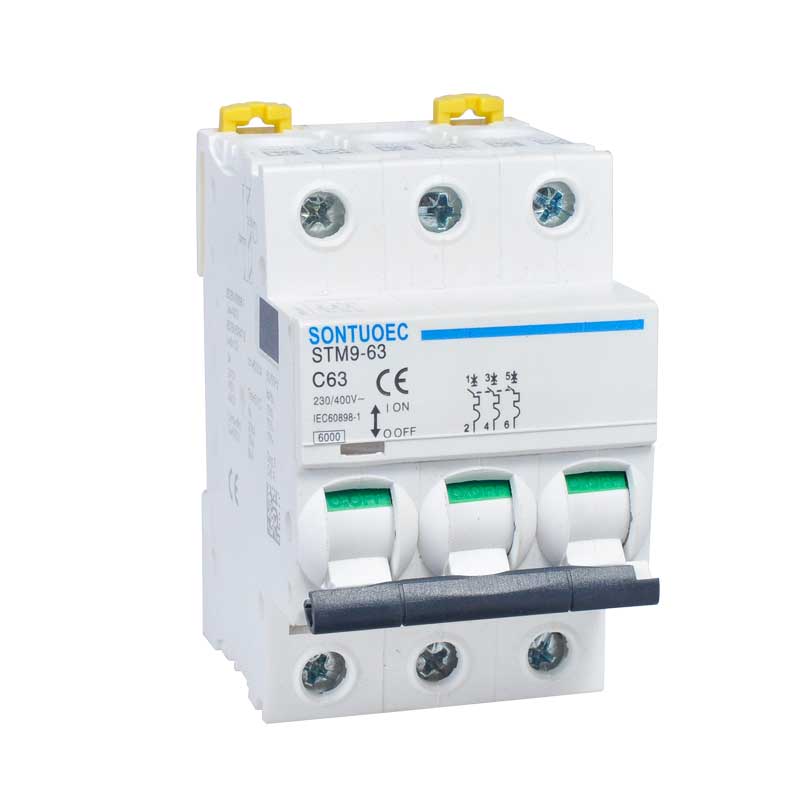

1p, 2p, 3p, 4p |
|
Tensió nominal UE |
V |
AC 240/415 |
|
Tensió d’aïllament UI |
V |
500 |
|
Freqüència nominal |
Hz |
50/60 |
|
Capacitat de trencament nominal |
A |
6000, 10000A |
|
Resistència a l’impuls classificat Tensió (1,2/50) UIMP |
V |
4000 |
|
Tensió de prova dielèctrica a Ind.Freq.Per 1 min |
KV |
2 |
|
Grau de contaminació |
|
2 |
|
Llançament termognètic característic |
|
B, C, D |
|
Mecànic |
Vida elèctrica |
t |
4000 |
Vida mecànica |
t |
10000 |
|
Grau de protecció |
|
IP20 |
|
Temperatura de referència per a la configuració |
ºC |
30 |
|
Temperatura ambient |
ºC |
-5 ~+40 (sol·licitud especial si us plau Consulteu la correcció de la compensació de la temperatura) |
|
Temperatura d'emmagatzematge |
ºC |
-25 ~+70 |
|
Instal·lació |
Tipus de connexió del terminal |
|
Barra de bus de cable/pin |
Mida del terminal superior/inferior del cable |
mm2 |
25 |
|
Pont |
18-3 |
||
Mida terminal superior/inferior per a Barra |
mm2 |
25 |
|
Pont |
18-3 |
||
Parell d’ajustament |
N*m |
2 |
|
In-lbs |
18 |
||
Muntatge |
|
A DIN Rail EN 60715 (35 mm) per mitjans de dispositiu de clip ràpid |
|
Conexió |
|
De la part superior i inferior |
Protecció de curtcircuit: Quan es produeix un curtcircuit al sistema d’alimentació, l’interruptor de circuit intel·ligent pot tallar ràpidament el corrent per protegir l’equip de la protecció de danys.
Monitorització en temps real i anàlisi de dades: a través dels sensors integrats i algoritmes intel·ligents, el interruptor de circuit intel·ligent pot supervisar l’estat del circuit en temps real, recopilar i analitzar les dades i proporcionar suport de decisió per al funcionament òptim del sistema d’energia. Control i comunicació de la comunicació: Smart Circuit Breaker admet el control de remot i la comunicació i la comunicació de les funcions, cosa que permet als usuaris controlar l’estat del circuit, ajustar els paràmetres de protecció o dur a terme un diagnòstic de falla i altres operacions a través de la xarxa.
Interfície digitalitzada: Smart Circuit Breaker té una interfície digitalitzada, que pot transmetre informació de posició, informació d'estat, ordres de trencament i tancament, etc. a través de la xarxa, realitzant transmissió ràpida i compartició d'informació.
Reconeixement i ajustament intel·ligent: Quan el sistema falla, el interruptor de circuit intel·ligent pot reconèixer automàticament el tipus de falla i ajustar els paràmetres del mecanisme de funcionament per obtenir les característiques de moviment compatibles amb l’estat de treball del sistema actual, garantint un tall ràpid i precís del corrent de falles.
Alta fiabilitat: el trencador de circuits intel·ligents es fabrica amb tecnologia i materials avançats, que té una alta fiabilitat i estabilitat, i pot funcionar de manera estable durant molt de temps sota el dur entorn de treball.
