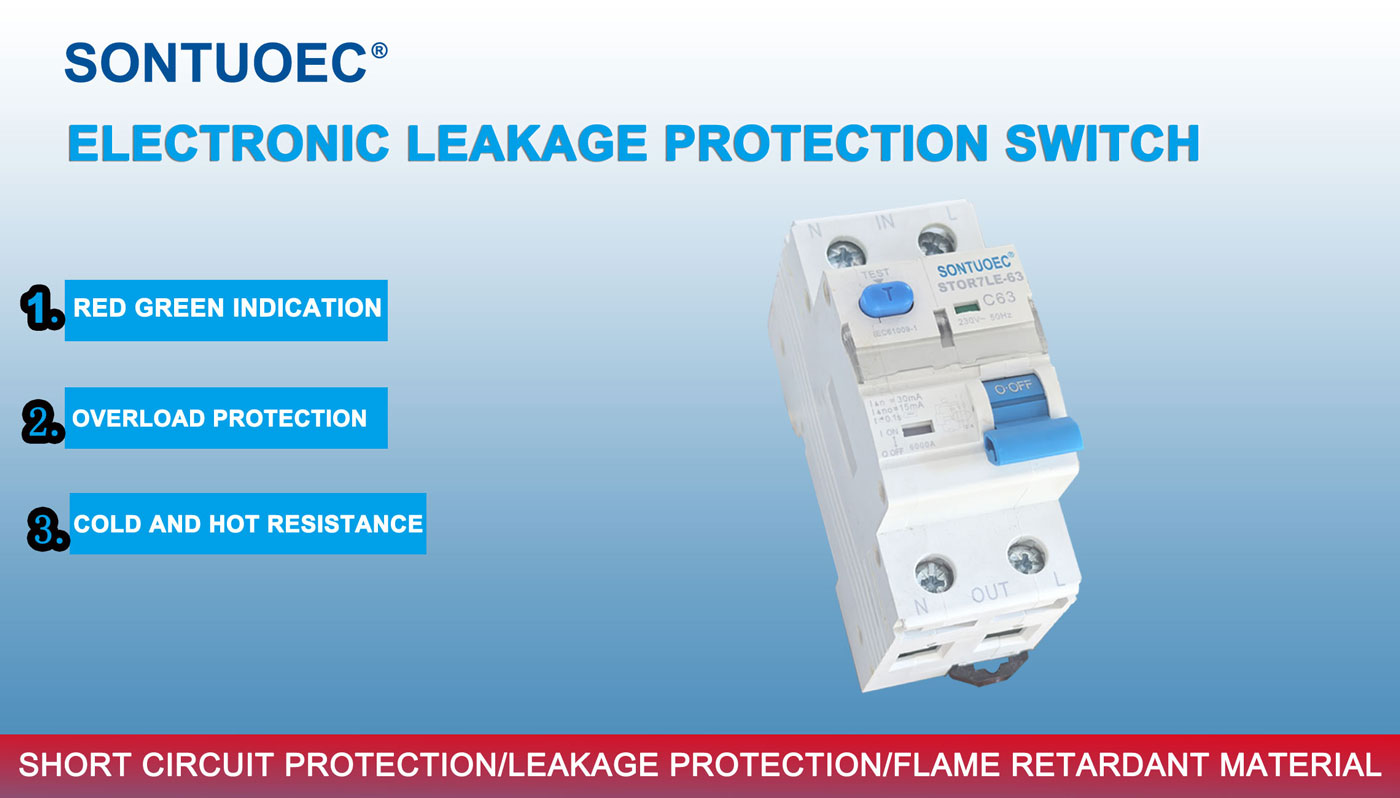

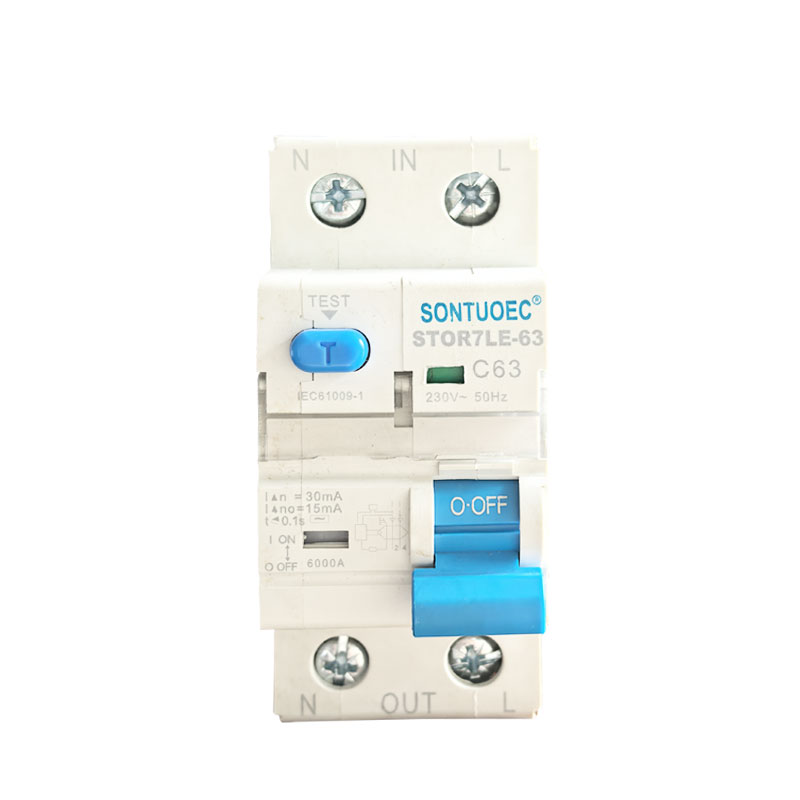

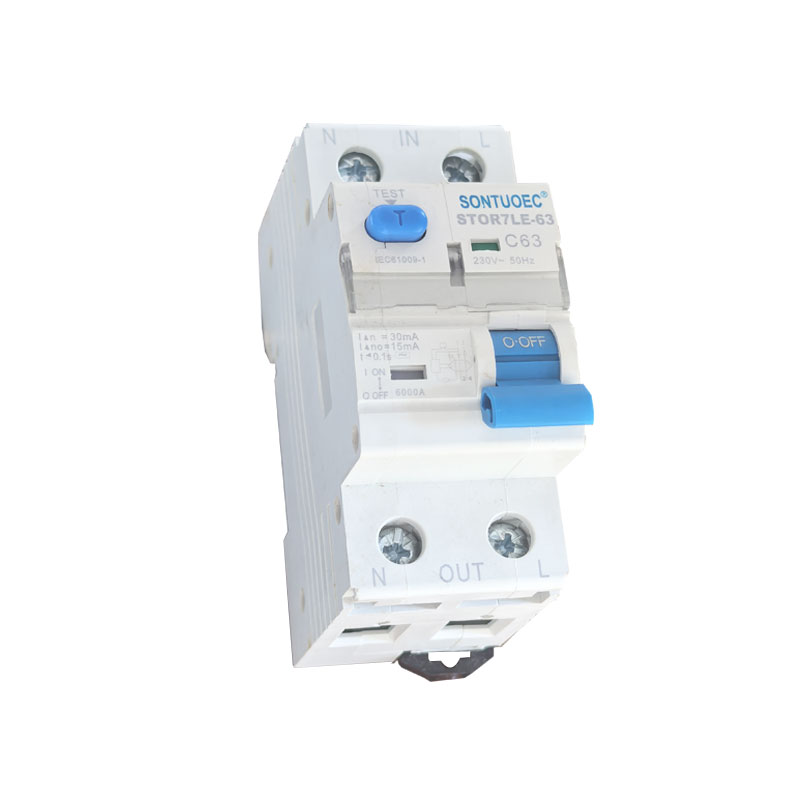

Sontuoec Stro7le-63 Interruptor de protecció contra fuites petites RCBO

Funcions principals de STRO7LE-63 RCBO

Protecció contra sobrecàrregues: quan el corrent del circuit supera el valor nominal del STRO7LE-63 RCBO, tallarà automàticament el circuit en un període de temps establert per evitar que el circuit i l'equip es sobreescalfi, evitant així incendis i danys.

Protecció contra curtcircuits: quan es produeix un curtcircuit en un circuit, el STRO7LE-63 RCBO tallarà ràpidament el circuit per evitar que el corrent de curtcircuit causi danys greus al circuit i a l'equip.

Protecció contra fuites: el STRO7LE-63 RCBO és capaç de detectar el corrent residual (és a dir, el corrent de fuga) en un circuit. Quan el corrent residual supera el llindar establert, el STRO7LE-63 RCBO tallarà el circuit en un període de temps molt curt per evitar accidents d'electrocució i incendis elèctrics.

Principi de funcionament del RCBO STRO7LE-63

L'STRO7-40 RCBO conté un detector d'encès magnètic tèrmic intern (per a protecció contra sobrecàrregues i curtcircuits) i un detector de corrent residual (per a protecció contra fuites). Quan el corrent o corrent residual del circuit és anormal, el percutor corresponent activa el mecanisme d'activació del STRO7-40 RCBO, fent-lo tallar ràpidament el circuit.

1. Disparador magnètic tèrmic: utilitza la calor i el camp magnètic generats quan el corrent passa pel conductor per desencadenar l'engegada. Quan el corrent és massa elevat, el conductor s'escalfa i genera un camp magnètic, provocant que el bimetàl·lic de l'interior del percutor magnètic tèrmic es doblegui o que l'imant atragui el nucli de ferro, activant així el mecanisme d'activació.

2.Detector de corrent residual: utilitza un transformador de corrent de seqüència zero per detectar el corrent residual del circuit. Quan el corrent residual supera el llindar establert, el detector de corrent residual enviarà un senyal al mecanisme d'activació per tallar el circuit.
