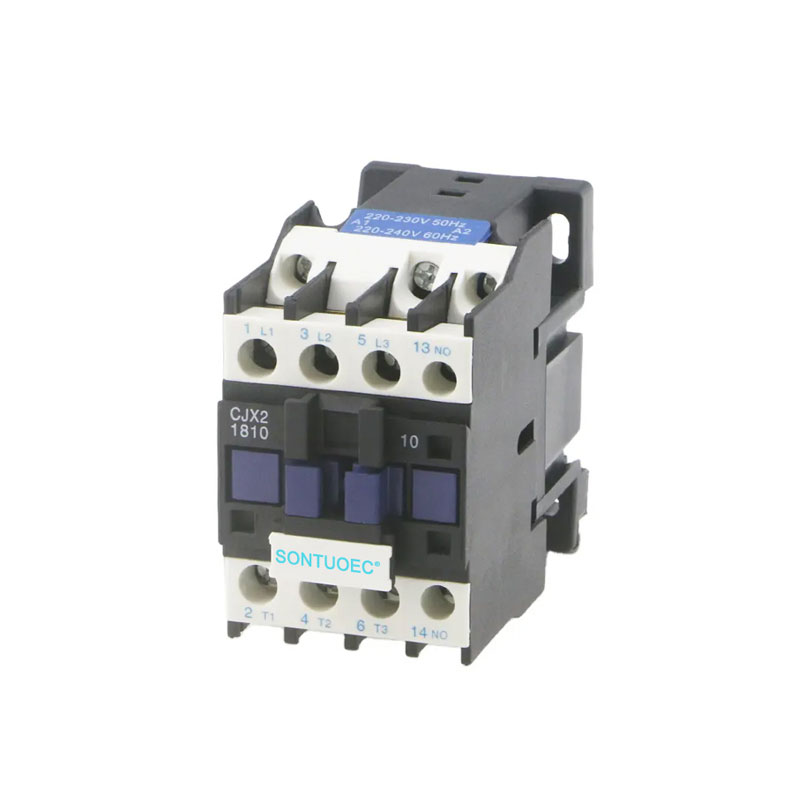

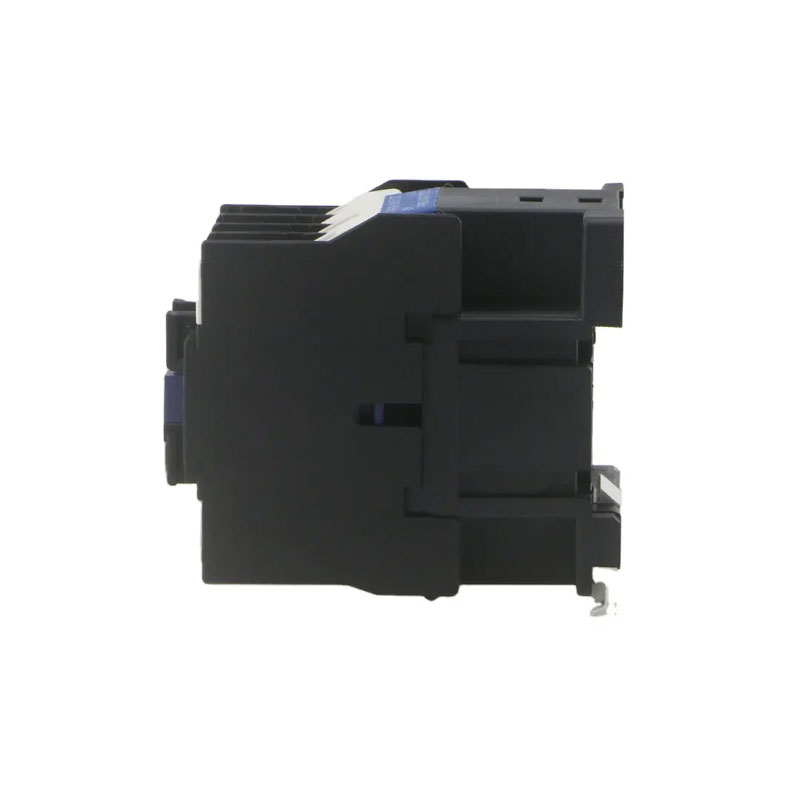

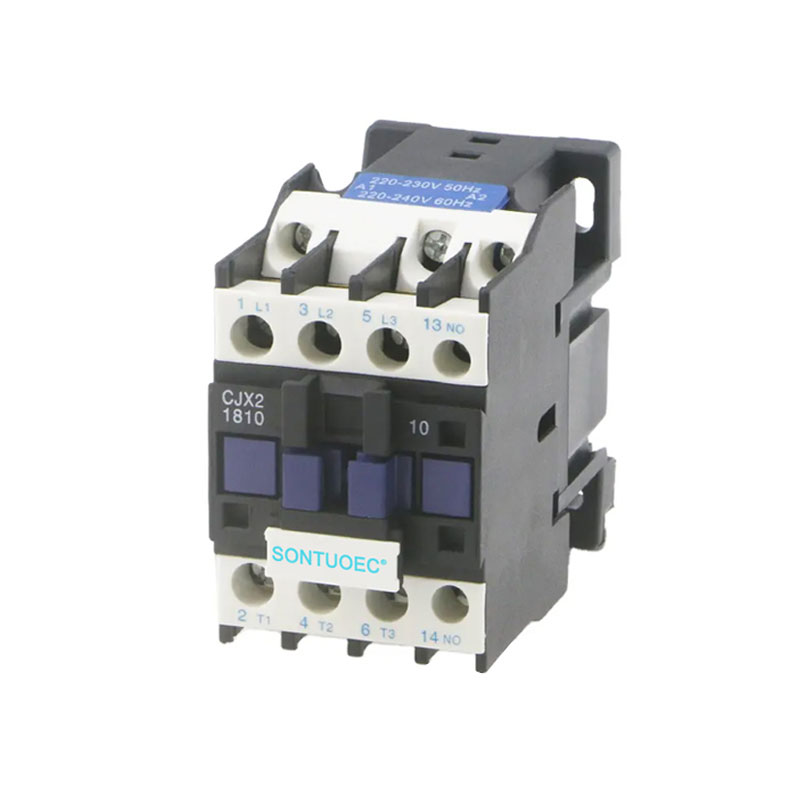

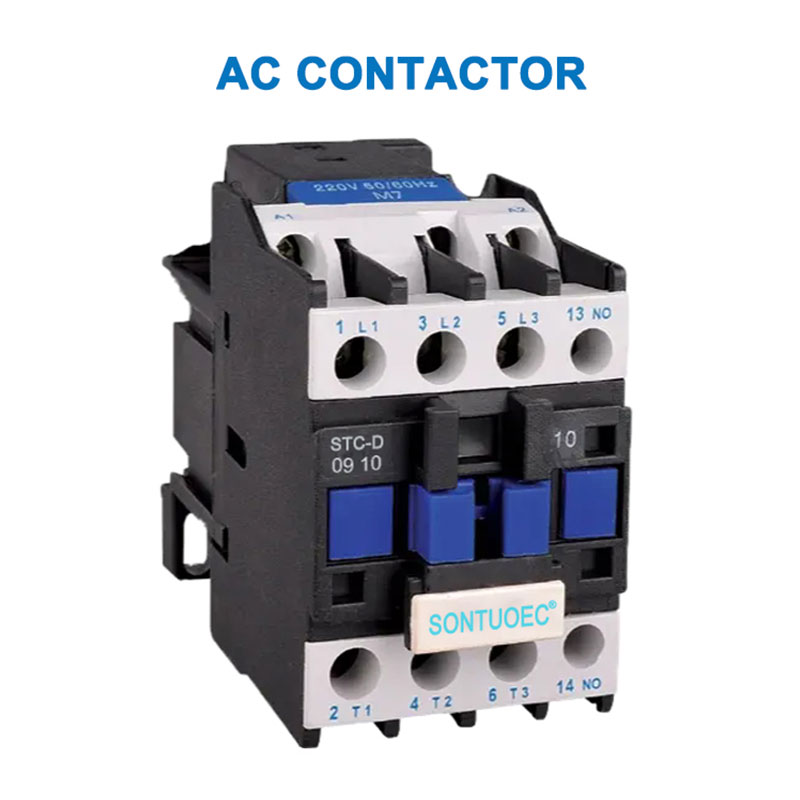

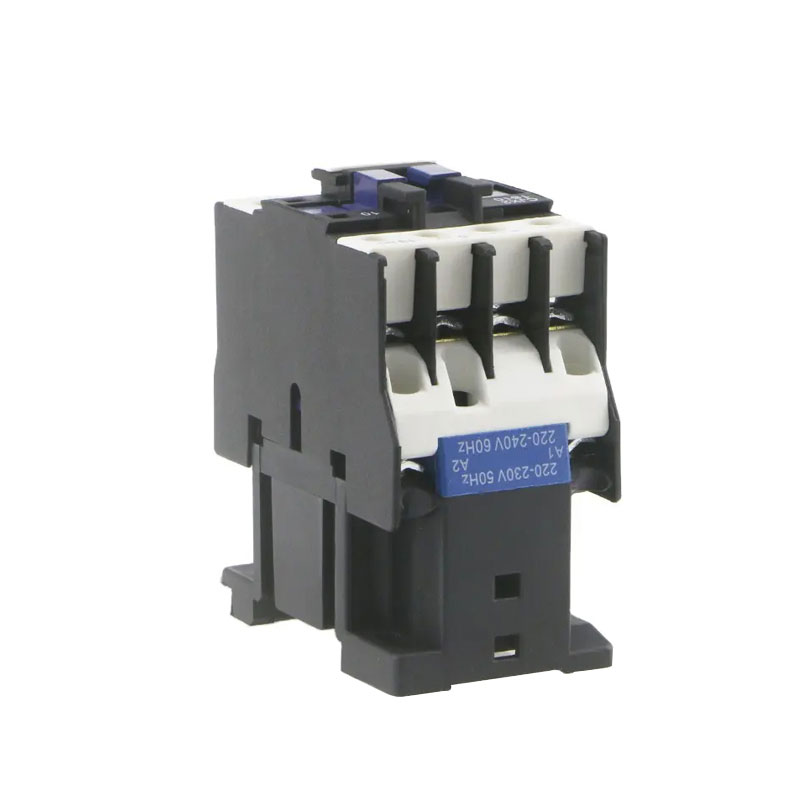

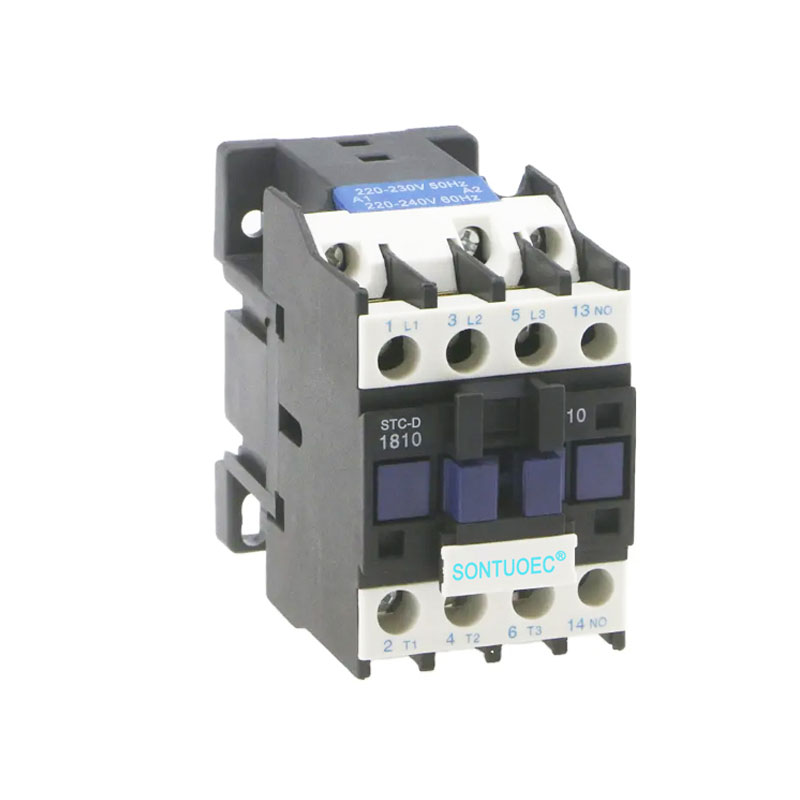

Contactor de CA STC-D

El contactor de CA STC-D és un component elèctric que s'utilitza per controlar remotament i encendre o apagar circuits de CA amb freqüència. S'utilitza principalment per obrir i controlar circuits en sistemes d'alimentació elèctrica i per al control remot de motors, il·luminació i altres càrregues elèctriques en automatització industrial. El contactor de corrent altern (AC), és a dir, el contactor de CA STC-D, és un important equip de control elèctric, que juga un paper insubstituïble en el camp del sistema d'energia elèctrica i l'automatització industrial.

Model:STC-D

Envieu la consulta

Descripció del producte

Tipus		STC-D09	STC-D12	STC-D18	STC-D25	STC-D32	STC-D40	STC-D50	STC-D65	STC-D80	STC-D95
Corrent de treball nominal (A)	AC3	9	12	18	25	32	40	50	65	80	95
Corrent de treball nominal (A)	AC4	3.5	5	7.7	8.5	12	18.5	24	28	37	44
Potència nominal trifàsica estàndard motors 50/60Hz dins categoria AC-3	220/230V	2.2	3	4	5.5	7.5	11	15	18.5	22	25
	380/400V	4	5.5	7.5	11	15	18.5	22	30	37	45
	415V	4	5.5	9	11	15	22	25	37	45	45
	500V	5.5	7.5	10	15	18.5	22	30	37	55	55
	660/690V	5.5	7.5	10	15	18.5	30	33	37	45	55
Corrent calorífic nominal (A)		20	20	32	40	50	60	80	80	125	125
Vida elèctrica	AC3 (x104)	100	100	100	100	80	80	60	60	60	60
Vida elèctrica	AC4 (x104)	20	20	20	20	20	15	15	15	10	10
Vida mecànica (x104)		1000	1000	1000	1000	800	800	800	800	600	600
Nombre de contactes	3P+NO					3P+NC+NO
Nombre de contactes	3P+NC					3P+NC+NO

Estructura i principi de funcionament

Estructura: el contactor de CA STC-D consta principalment d'un sistema electromagnètic (incloent nucli de ferro, bobina i anell de curtcircuit, etc.), sistema de contacte (incloent contacte principal i contacte auxiliar) i dispositiu d'extinció d'arcs.

Principi de funcionament: quan la bobina del contactor de CA STC-D s'engega, el nucli de ferro genera un camp magnètic, que atrau l'induït i fa que actuïn els contactes, de manera que els contactes principals i auxiliars es tanquen o desconnecten, controlant així l'encesa i apagada del circuit. El dispositiu d'extinció d'arc s'utilitza per extingir l'arc quan els contactes es desconnecten per protegir els contactes de danys.

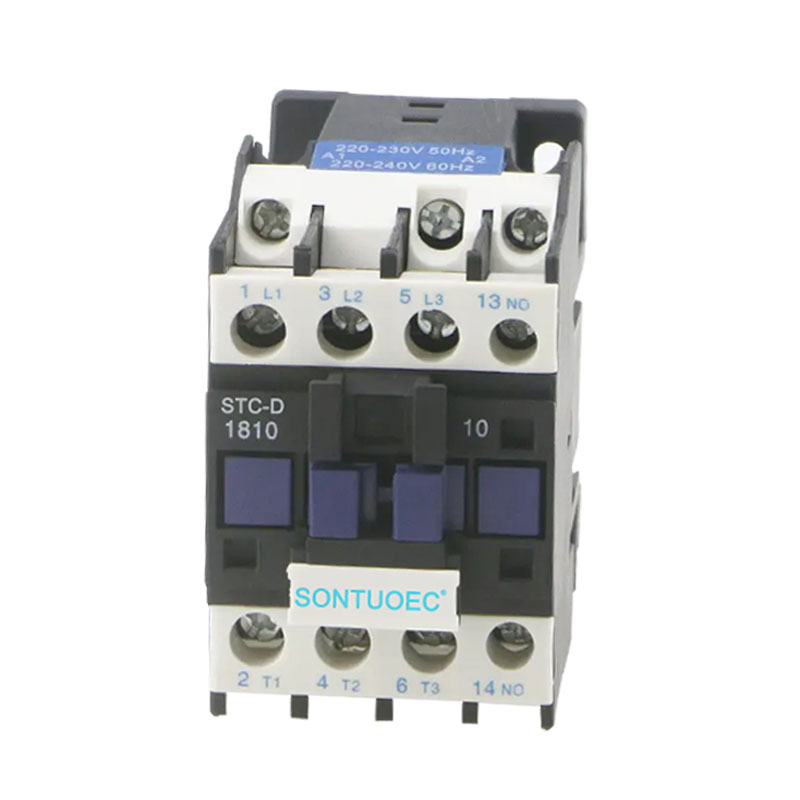

STC-D AC Contactor

Tipus i Característiques

1.Tipus:

Els contactors de CA STC-D es poden classificar en una varietat de tipus segons el seu ús i rendiment, com ara contactors industrials, contactes d'edificis i domèstics. Els models habituals inclouen la sèrie CJ (per exemple, la sèrie CJX2, la sèrie CJ20, la sèrie CJT1), així com productes de sèrie d'ABB, Siemens, Schneider i altres marques.

2. Característiques:

Treball fiable: els contactors de CA STC-D tenen una alta fiabilitat i estabilitat de treball i poden suportar grans corrents i tensions.

Rendiment estable: el seu sistema de contacte està fet de materials d'alta qualitat amb bona conductivitat elèctrica i resistència a l'abrasió a alta temperatura.

Manteniment convenient: els contactors de CA STC-D tenen una estructura compacta i són fàcils d'instal·lar i mantenir.

Escenaris d'aplicació

Els contactors de CA STC-D tenen una àmplia gamma d'aplicacions en sistemes d'alimentació, automatització industrial, edificis i electricitat domèstica. Per exemple, al sistema d'alimentació, es pot utilitzar per controlar l'arrencada-parada i la inversió de direcció del motor; en l'automatització industrial, es pot utilitzar per controlar l'inici i la parada de diversos equips elèctrics a la línia de producció; a l'edifici i l'electricitat domèstica, es pot utilitzar per controlar l'encesa/apagada d'equips, com ara la il·luminació i l'aire condicionat.
