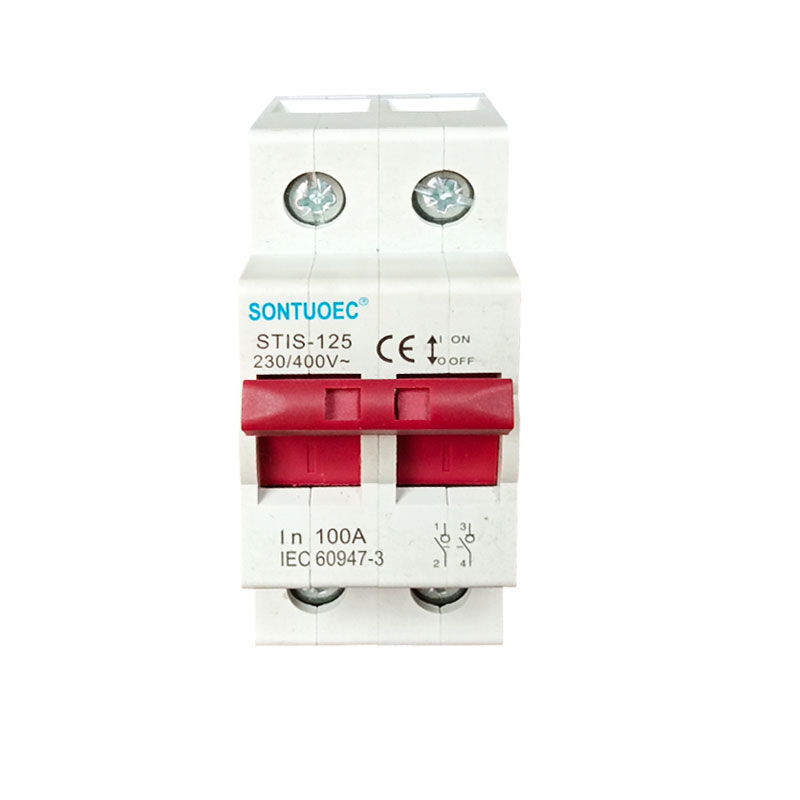

Interruptor de l'aïllament STIS-125

L’interruptor d’aïllament STIS-125 són interruptors especialment dissenyats per aïllar, seccionar o connectar circuits en sistemes elèctrics. Normalment no té la capacitat de trencar els corrents de càrrega, però pot dividir i tancar de forma segura els circuits on no hi ha càrrega ni molt poc corrent. La funció principal d’un commutador de desconnexió és proporcionar un punt de desconnexió visible per assegurar -se que el personal pot accedir al personal de forma segura quan se’l serveixi o s’inspeccioni.

Model:STIS-125

Envieu la consulta

Descripció del producte

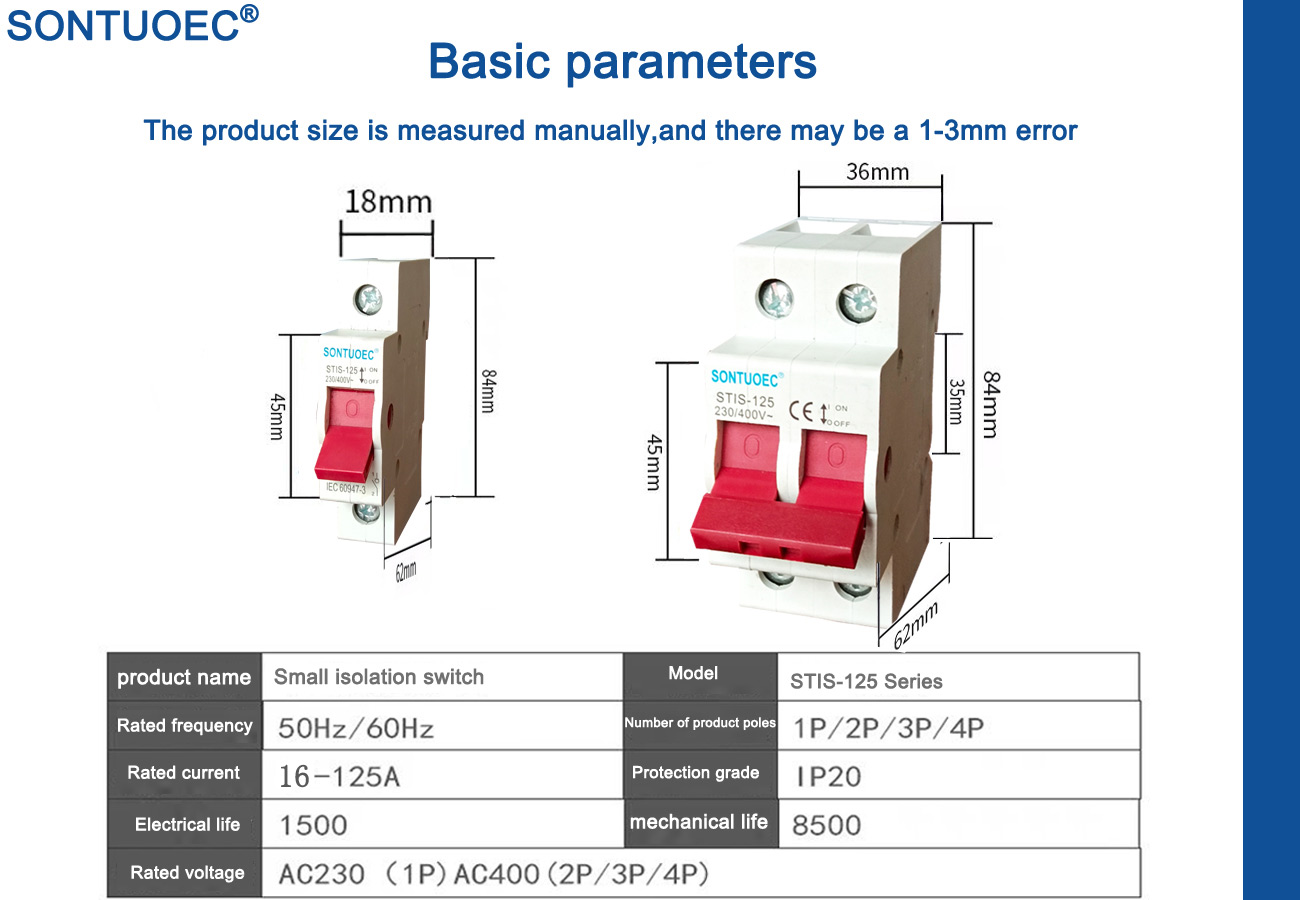

Nom del producte	Interruptor de l'aïllament STIS-125
Pol	1p 2p 3p 4p
Classificat Corrent	16a, 20a, 25a, 40a, 63a, 80a, 100a, 125a
Classificat Voltatge	1p: AC230V 2p, 3p.4p: AC400V
Tensió d’aïllament Ui	690V
Classificat Impulse resisteix la tensió (1,2/50) UIMP	6kV
Curt classificat El circuit suporta el corrent ICW	12le/1s
Curt classificat Capacitat de fabricació de circuits ICM	20le/0.1s
Making classificat i la capacitat de trencament	3ie, 1,05ue, cosφ = 0,8
Utilitzeu la categoria	AC-21B, AC-22A
Elèctric Vida	1500
Mecànic Vida	8500
Contaminació Grau	3
Magatzem Temperatura	-35ºC ~ +70ºC
Instal·lació altitud	<2000m
Màxim Capacitat de cablejat (NM²)	16 (20a ~ 63a) 50 (80a ~ 125a)
Màxim Parell de límit	2.0 (20a ~ 63a) 3.5 (80a ~ 125a)

Estructura i característiques

1. Estructura:

L’interruptor d’aïllament STIS-125 està disponible en diverses configuracions, però sol incloure un contacte fix i un contacte mòbil. Mitjançant un mecanisme de funcionament (per exemple, mànec, motor, etc.), el contacte es pot moure per obrir o tancar un circuit.

2.Feattures:

Propietats aïllants altes: components com ara contactes, aïllants i carcasses dels interruptors de desconnexió solen estar fabricats amb materials altament aïllants per assegurar que la resistència d’aïllament entre el circuit i el sòl sigui prou elevada en estat desconnectat.

Punt de desconnexió evident: quan l’interruptor de l’aïllament de la sèrie STIS-125 es troba en estat desconnectat, la bretxa entre els seus contactes és prou gran com per proporcionar un punt de desconnexió evident, cosa que facilita el reconeixement de l’estat del circuit.

Facilitat d’operació: Els desconnectors de la sèrie solen estar dissenyats amb un mecanisme fàcil d’operar que permet al personal obrir o tancar el circuit amb facilitat.

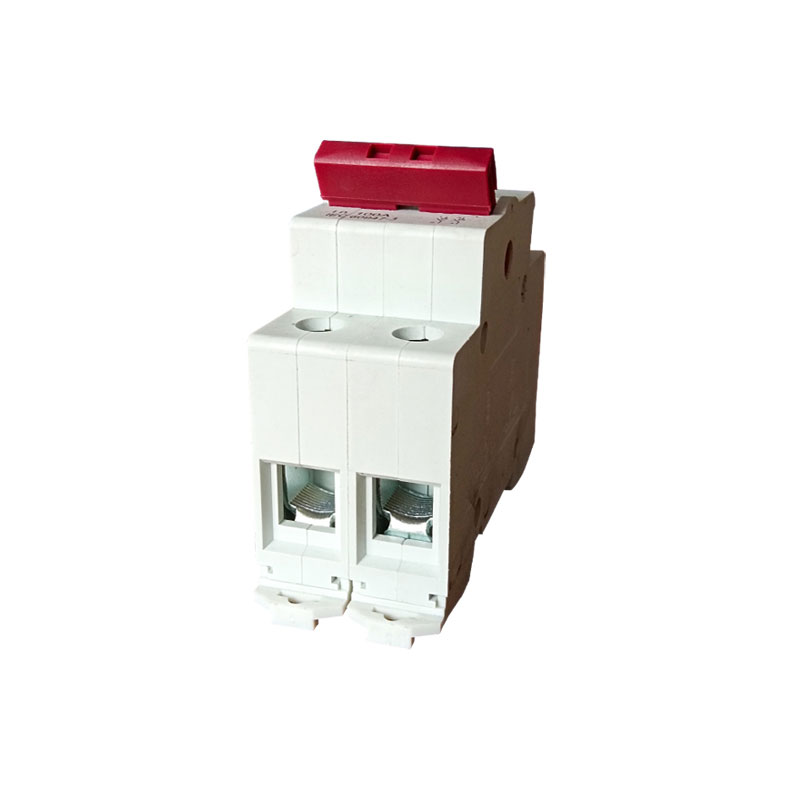

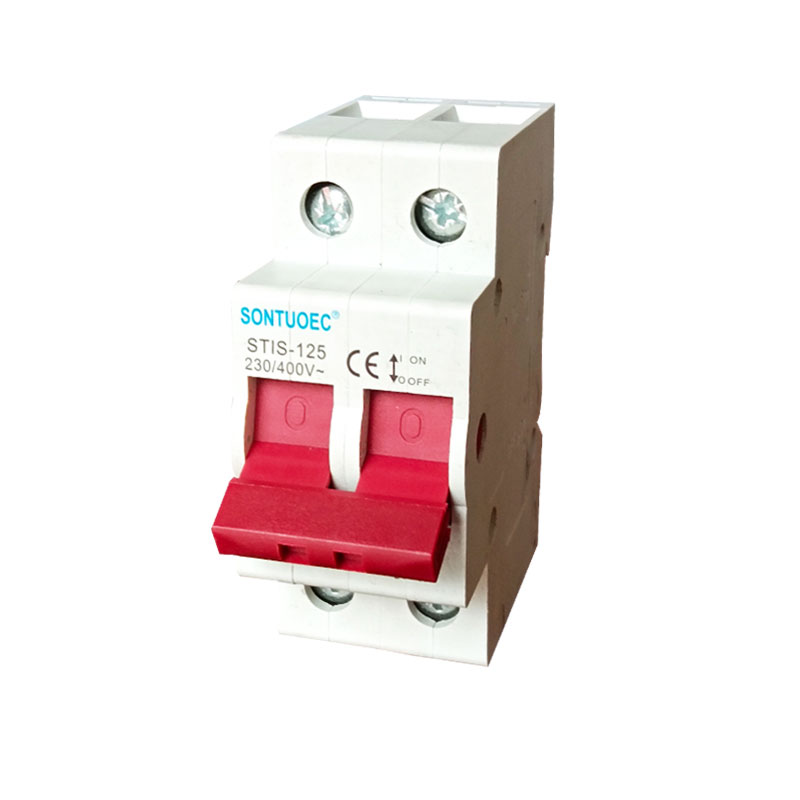

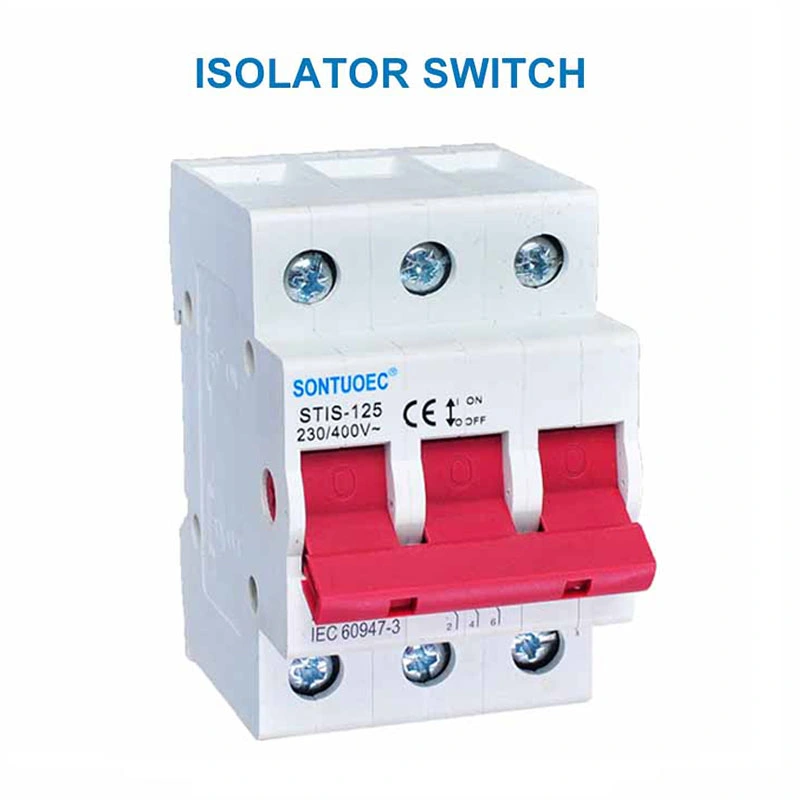

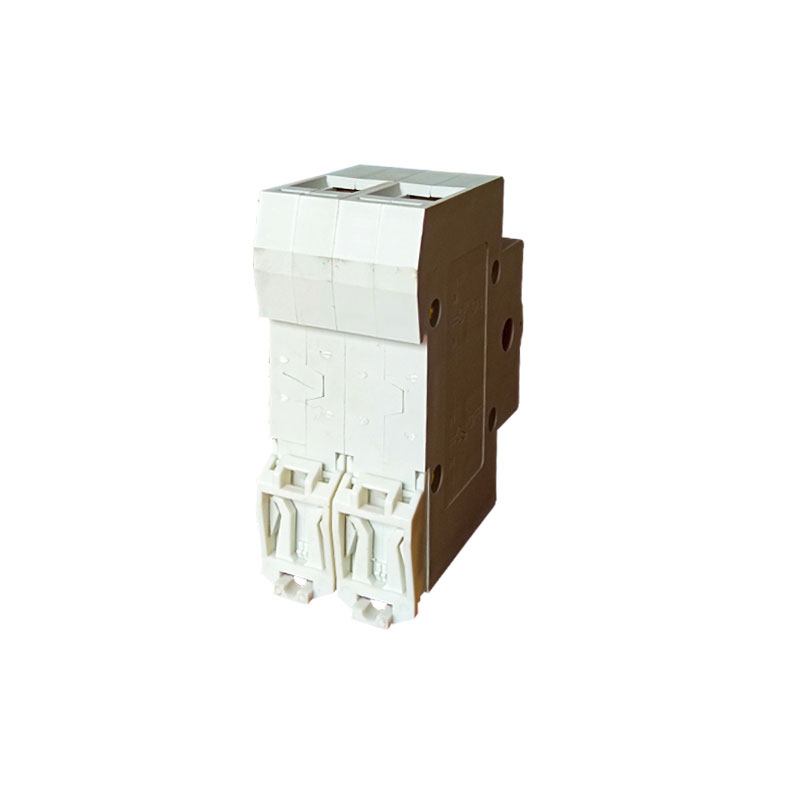

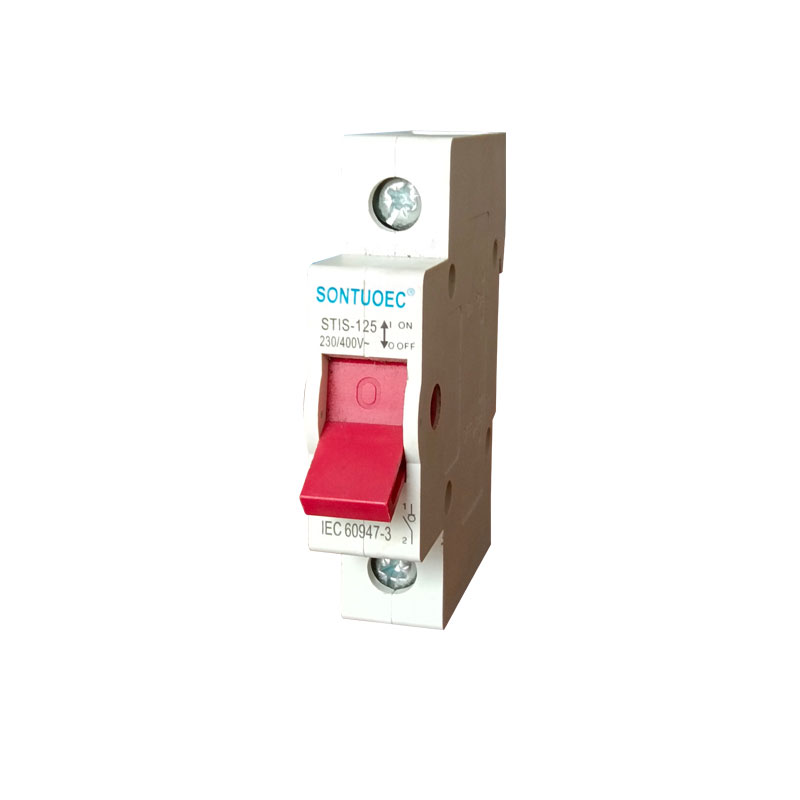

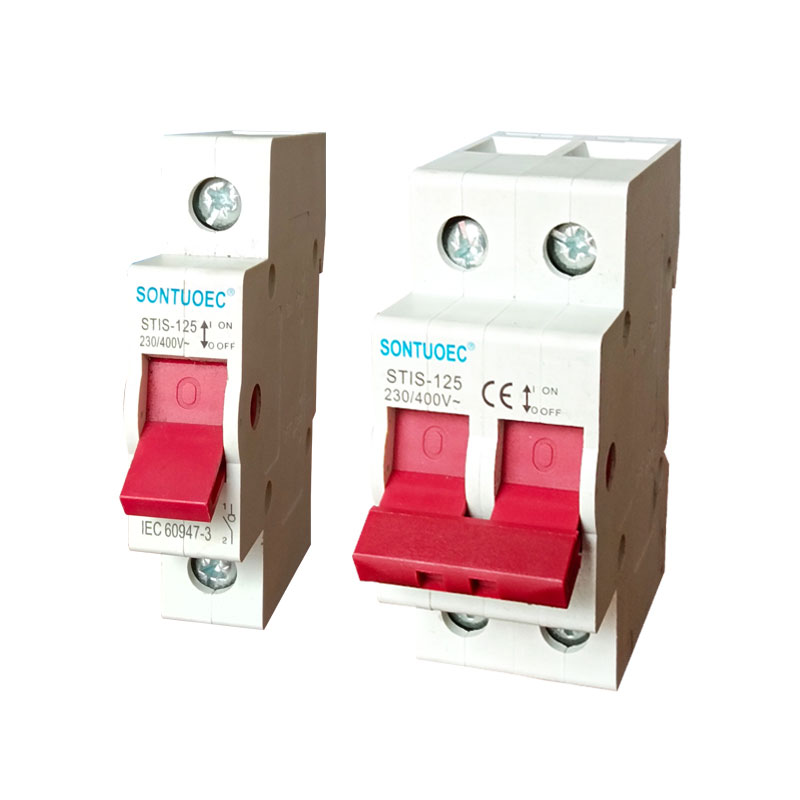

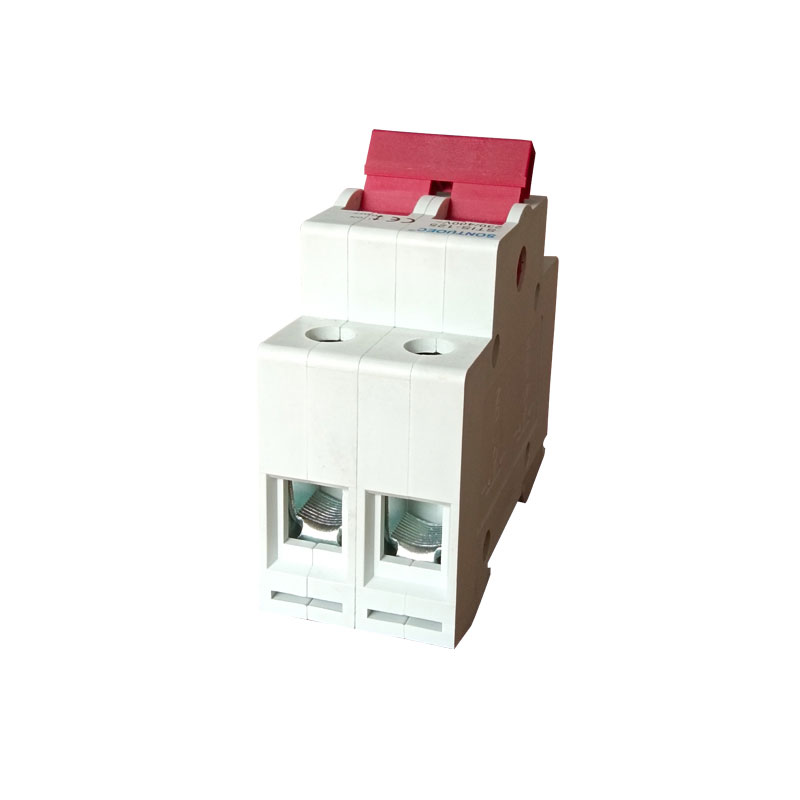

STIS-125 Isolator Switch

Escenaris de sol·licitud

Els desconnectors en sèries s’utilitzen àmpliament en diversos sistemes elèctrics, inclosos, però sense limitar-se a: Sistema de potència: a les plantes elèctriques, subestacions i altres sistemes de potència, els desconnectors de la sèrie s’utilitzen per aïllar, segmentar o connectar circuits d’alta tensió. Els edificis i altres sistemes de construcció, la sèrie de commutadors de desconnexió s’instal·len generalment a la caixa de distribució, que s’utilitzen per controlar l’encesa del circuit.

Precaucions per a la selecció i l'ús

1.Selecció:

Quan seleccioneu un commutador d’aïllament de la sèrie STIS-125, heu de considerar el voltatge nominal i el corrent nominal del circuit, l’entorn d’ús (per exemple, l’interior, a l’aire lliure, a la prova d’explosió, etc.), així com el mode de funcionament (per exemple, manual, motoritzat, etc.) i altres factors.

2.PRECAUCUCIONS PER A ÚS:

Abans d’operar l’interruptor de desconnexió, assegureu-vos que el circuit estigui desconnectat o en condicions de càrrega.

Durant el funcionament, observeu les regulacions de seguretat elèctrica i els procediments operatius rellevants.

Inspeccioneu i manteniu l’interruptor de desconnexió regularment per assegurar el seu funcionament i seguretat normals.
