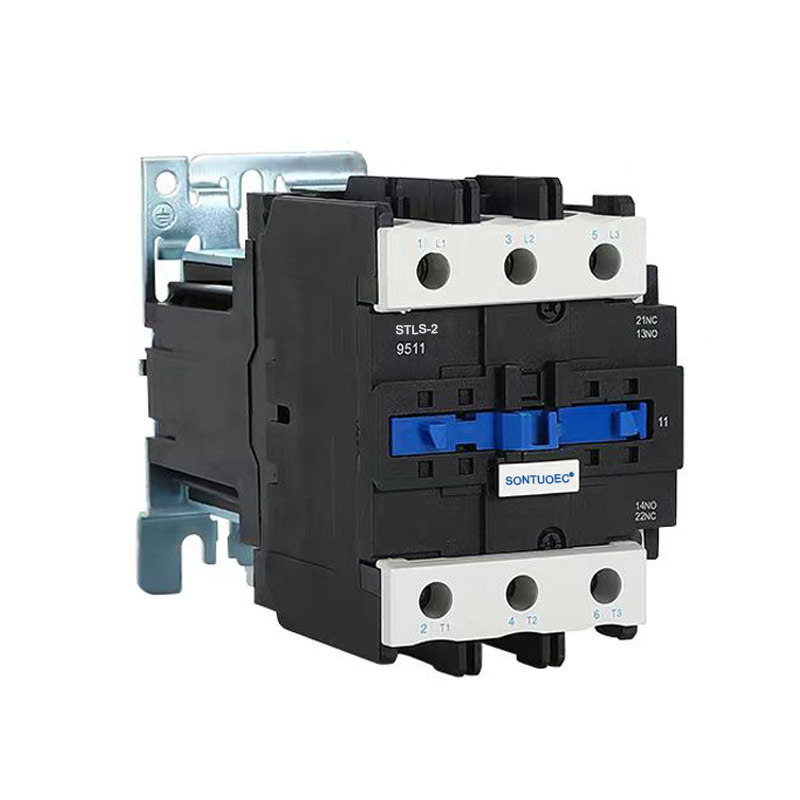

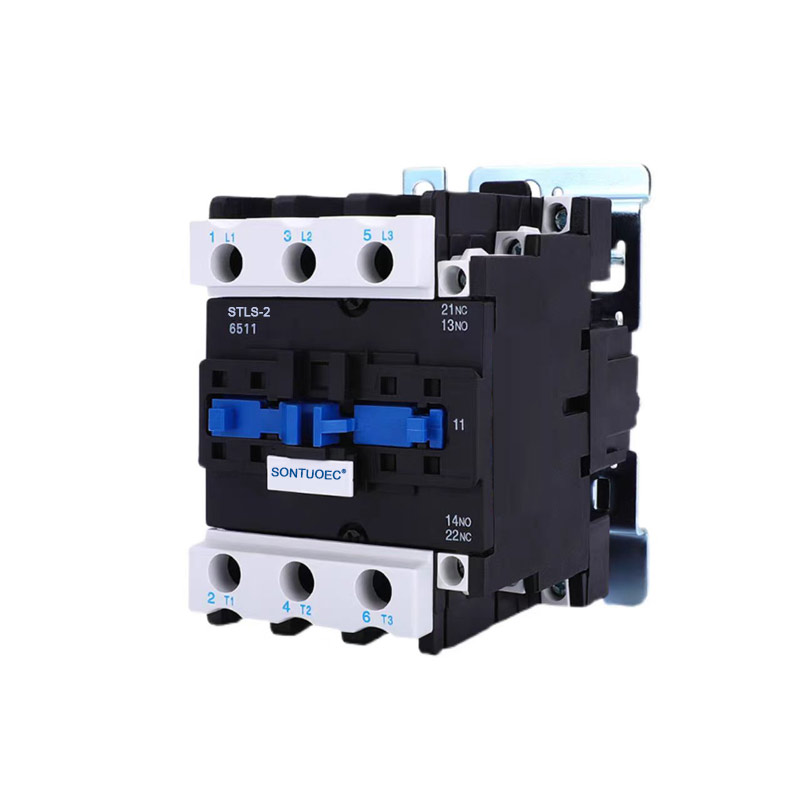

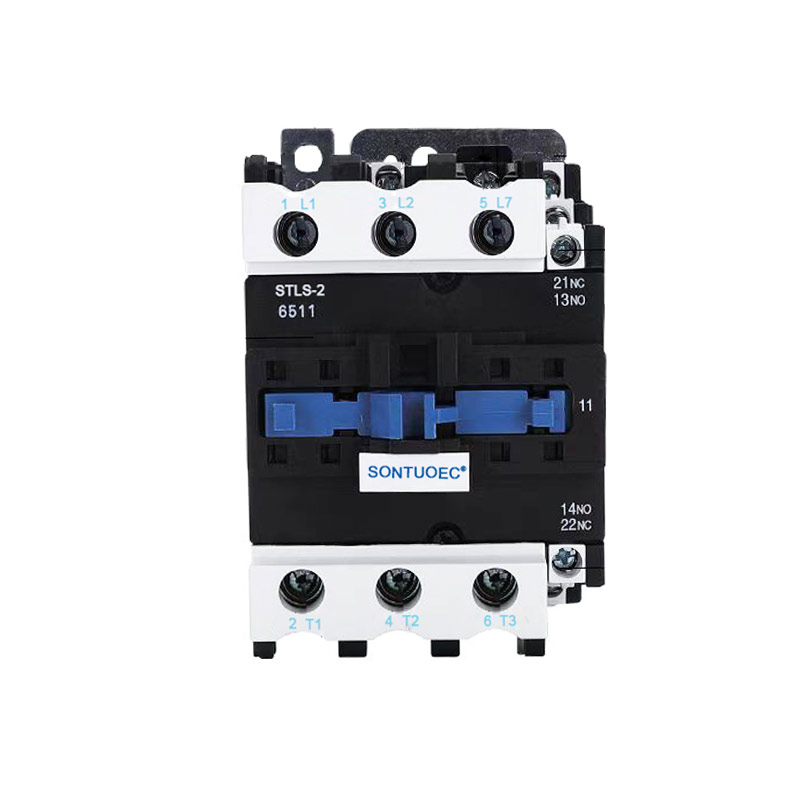

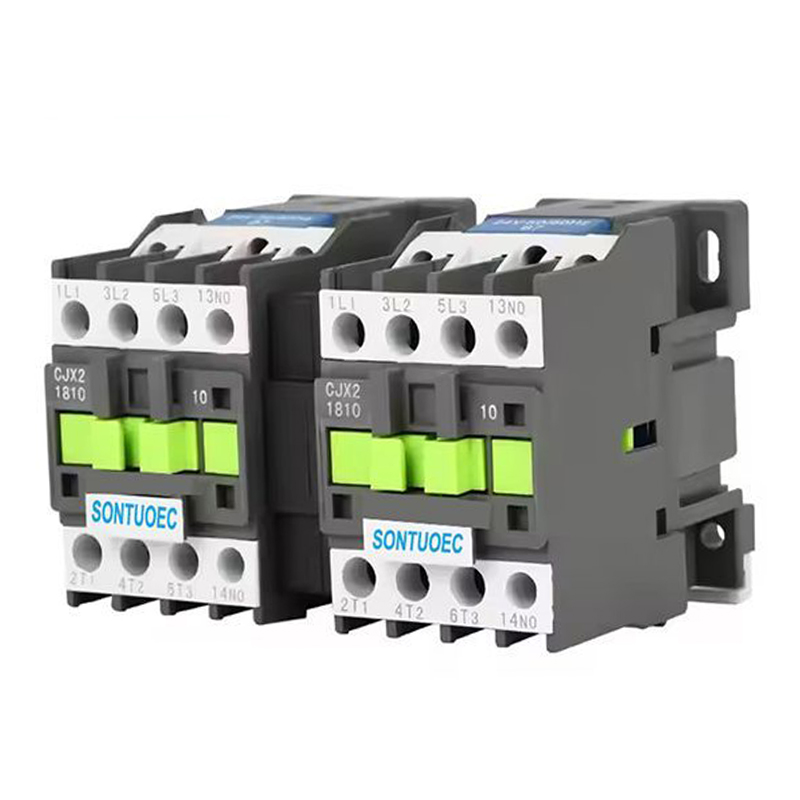

Contactor d'enclavament mecànic de la sèrie Stls-2(Cjx2).

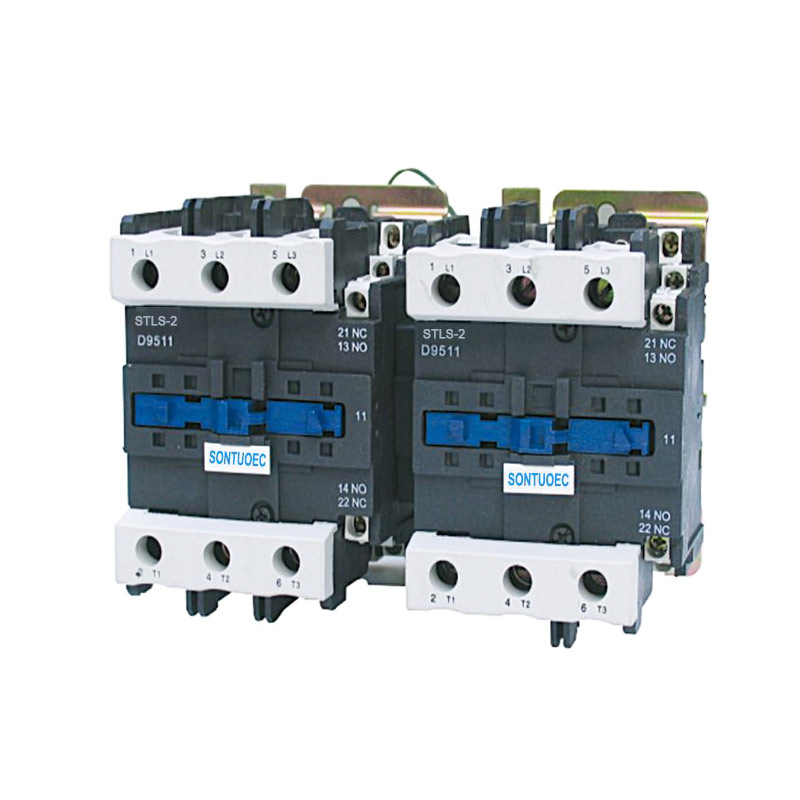

El contactor d'enclavament mecànic de la sèrie Stls-2(Cjx2) és adequat per utilitzar-lo en circuits fins a la tensió nominal 660V AC 50Hz, corrent 620A, per al control del motor convertible. Aquest dispositiu d'enclavament mecànic garanteix el canvi de contacte dels dos contactors convertibles. S'ajusta a les normes IEC60947-4-1.

Model:STLS-2(CJX2)

Envieu la consulta

Descripció del producte

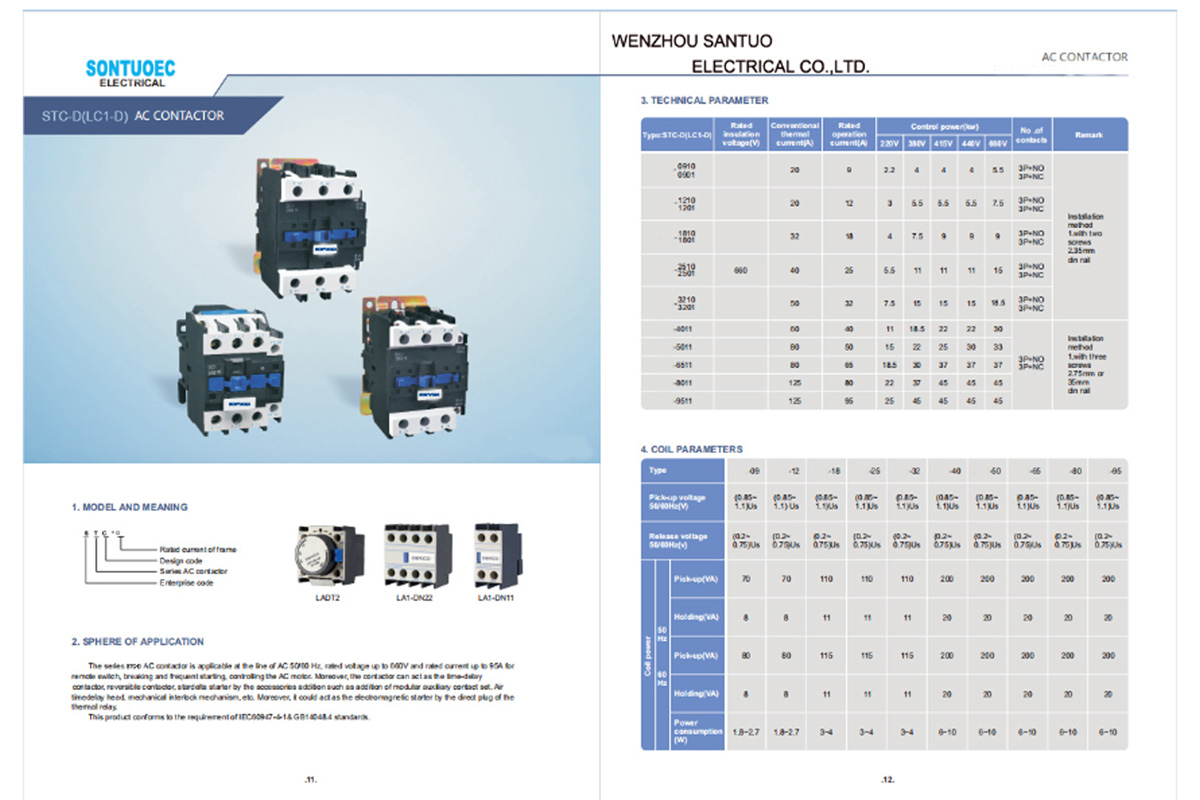

Tipus		STLS-2	STLS-2	STLS-2	STLS-2	STLS-2	STLS-2	STLS-2	STLS-2	STLS-2	STLS-2
		9	12	18	25	32	40	50	63	80	95
									60
Tensió nominal d'aïllament		660	660	660	660	660	660	660	660	660	660
tèrmica convencional		20	24	32	40	50	60	75	80	110	125
actual		20	24	32	40	50	60	75	80	110	125
Valoració operativa		9	12	16	25	32	40	50	63	80	95
actual		9	12	16	25	32	40	50	63	80	95
controlat	220V	2.2	3	4	5.5	7.5	11	15	18.5	22	25
potència (kw)	380V	4	5.5	7.5	11	15	18.5	22	30	37	45
	415V	4	5.5	9	11	15	22	35	37	45	45
	440V	4	5.5	9	11	15	22	30	37	45	45
	660V	5.5	7.5	10	15	18.5	30	33	37	45	45

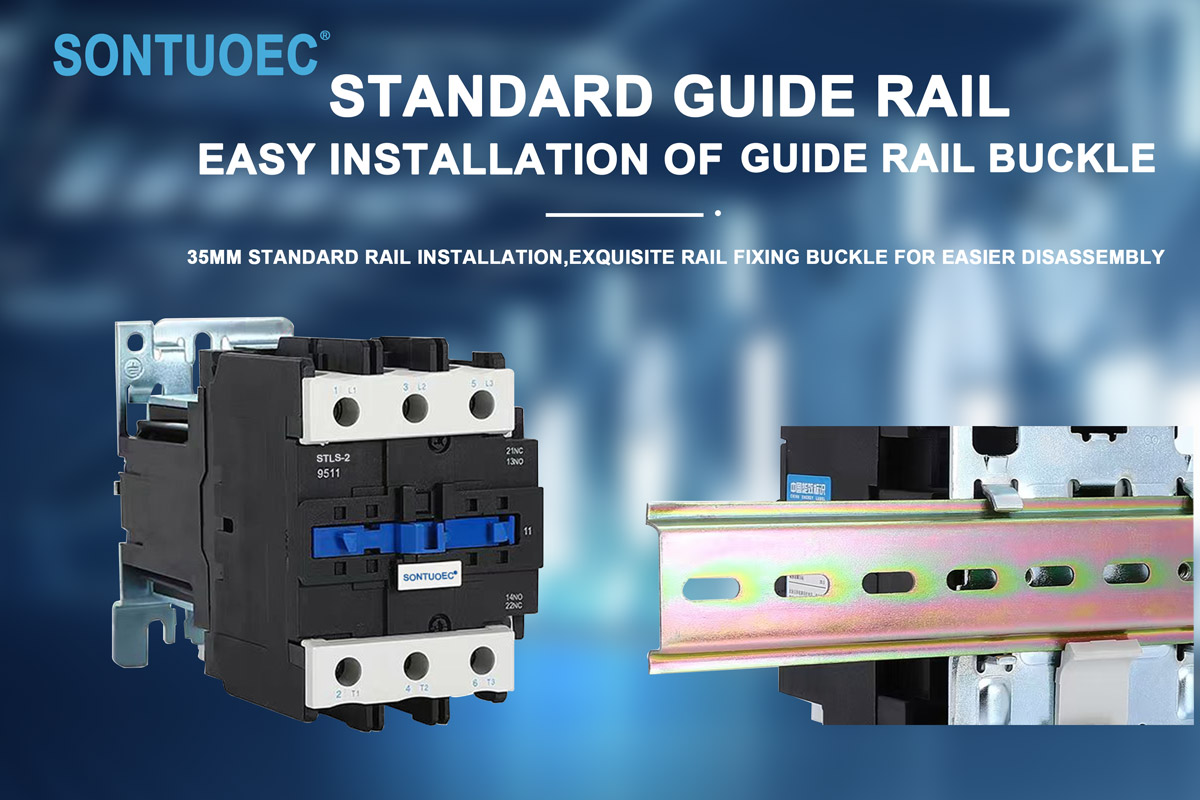

Nota		La instal·lació del					La instal·lació del
		els relés poden utilitzar dos cargols					relleus poden tres
		i també utilitzeu el de 35 mm					cargols i també utilitzeu el
		carril d'instal·lació					Instal·lació de 75 mm o 35 mm
							ferrocarril

Estructura i característiques

Estructura:

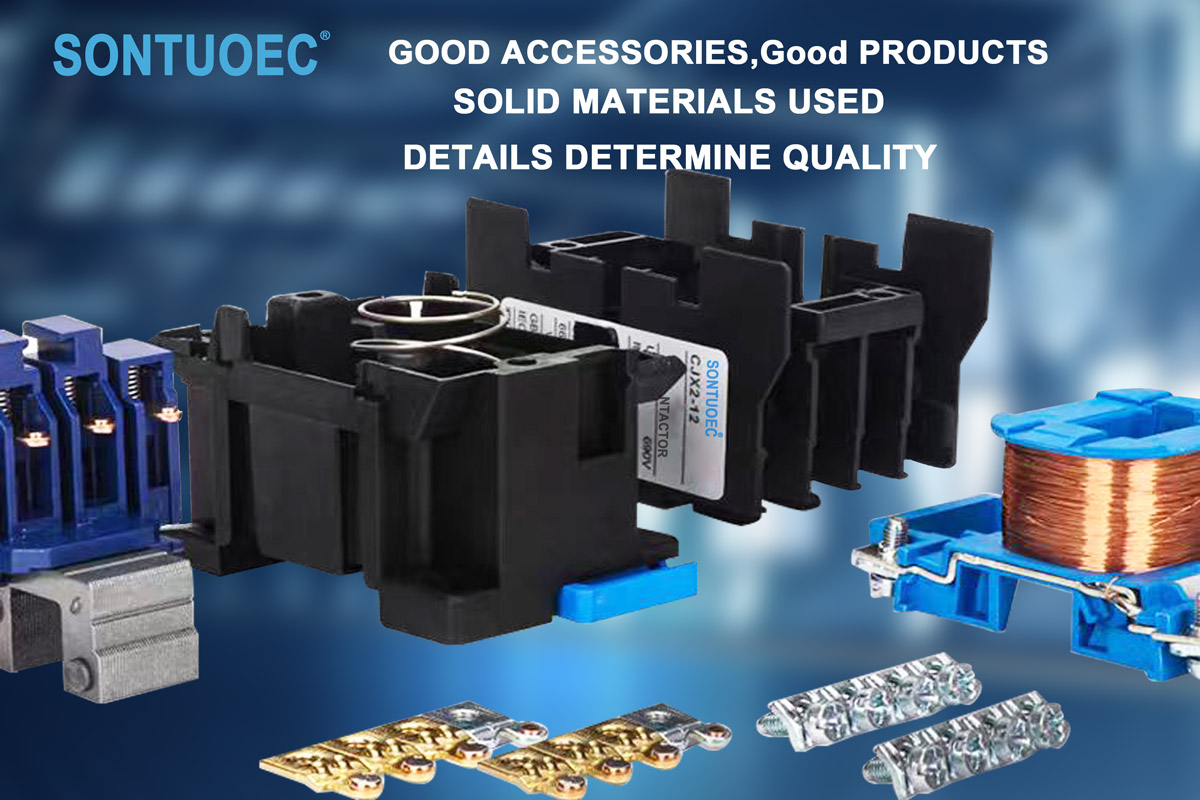

El contactor de CA 3P normalment consta d'un sistema electromagnètic (incloent bobina, nucli, etc.), sistema de contacte (incloent contacte principal i contacte auxiliar), dispositiu d'extinció d'arc i carcassa i altres peces. Entre ells, el contacte principal s'utilitza per transportar un corrent elevat i el contacte auxiliar s'utilitza per realitzar la transmissió i la retroalimentació dels senyals de control.

Característiques:

Amb tres contactes independents, pot controlar l'alimentació trifàsica i una línia zero al mateix temps.

El sistema de contacte està fet de materials d'alta qualitat amb bona conductivitat i resistència al desgast.

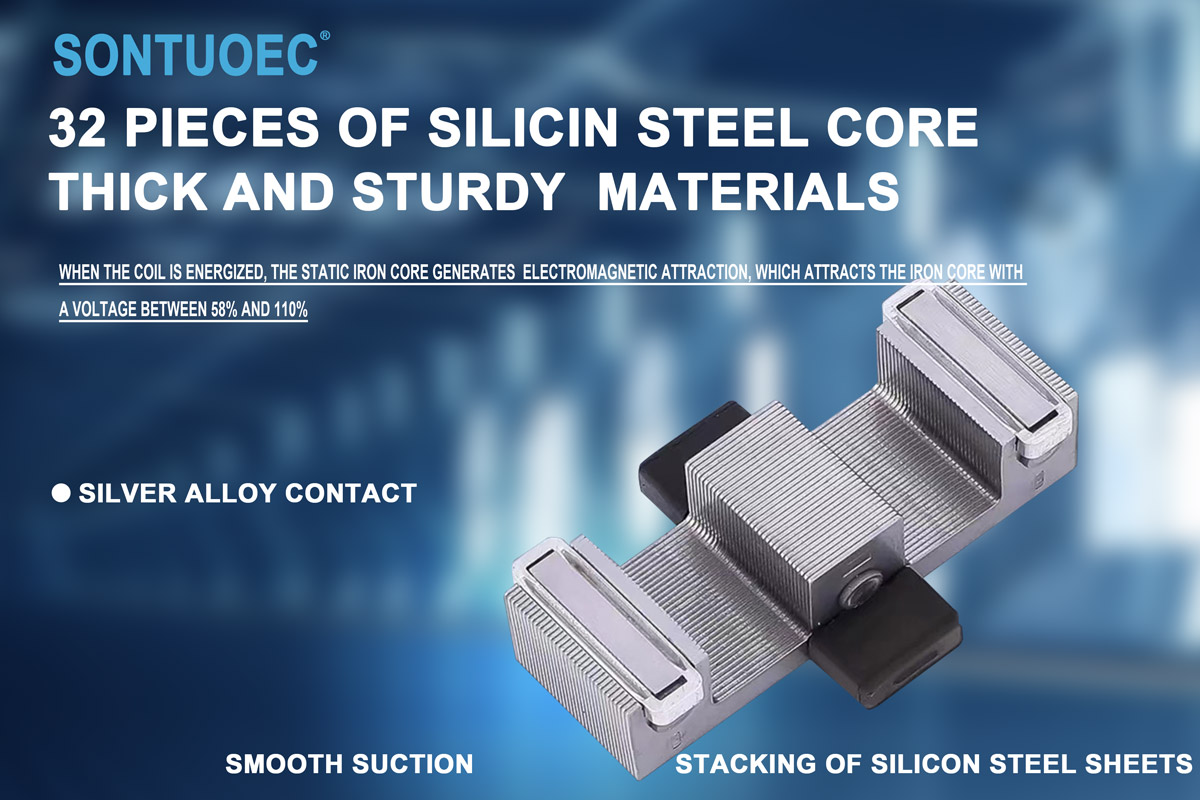

El sistema electromagnètic té prou força d'aspiració per connectar i alliberar els contactes de manera fiable.

El dispositiu d'extinció d'arc pot extingir eficaçment l'arc generat quan es desconnecten els contactes, protegint els contactes dels danys.

El contactor d'enclavament mecànic de la sèrie Stls-2 (Cjx2) és adequat per utilitzar en els circuits la tensió nominal de fins a 660 V AC 50 Hz o 60 Hz, corrent nominal de fins a 95 A, per fer i trencar, arrencar i controlar freqüentment el motor de CA. Combinat amb el bloc de contactes auxiliars, el retard del temporitzador i el dispositiu d'enclavament de la màquina, etc., es converteix en el contactor de retard, el contactor d'enclavament mecànic, l'arrencada estrella-triangle. Amb el relé tèrmic, es combina amb l'arrencada electromagnètica. El contactor es fa segons IEC 60947-1.

Principi de funcionament

Quan la bobina del contactor de CA 3P s'engega, el nucli de ferro genera magnetisme i atrau el sistema de contacte per tancar-se, connectant així la font d'alimentació trifàsica i un cable zero. Quan la bobina està desactivada, el nucli perd el seu magnetisme i el sistema de contacte es separa sota l'acció d'una molla, desconnectant així la font d'alimentació trifàsica de la línia zero. D'aquesta manera, el Contactor de CA 3P pot realitzar el control remot de les càrregues elèctriques.

Escenaris d'aplicació

El contactor de CA 3P s'utilitza àmpliament en diversos sistemes d'alimentació que necessiten controlar l'alimentació trifàsica i una línia zero alhora, com ara:

Àmbit de l'automatització industrial: s'utilitza per controlar les operacions d'arrencada, parada i inversió del motor.

Sistema d'alimentació: s'utilitza per realitzar el control remot i la protecció del sistema d'alimentació.

Automatització d'edificis: s'utilitza per controlar l'inici i l'aturada de la il·luminació, la climatització i altres equips.
