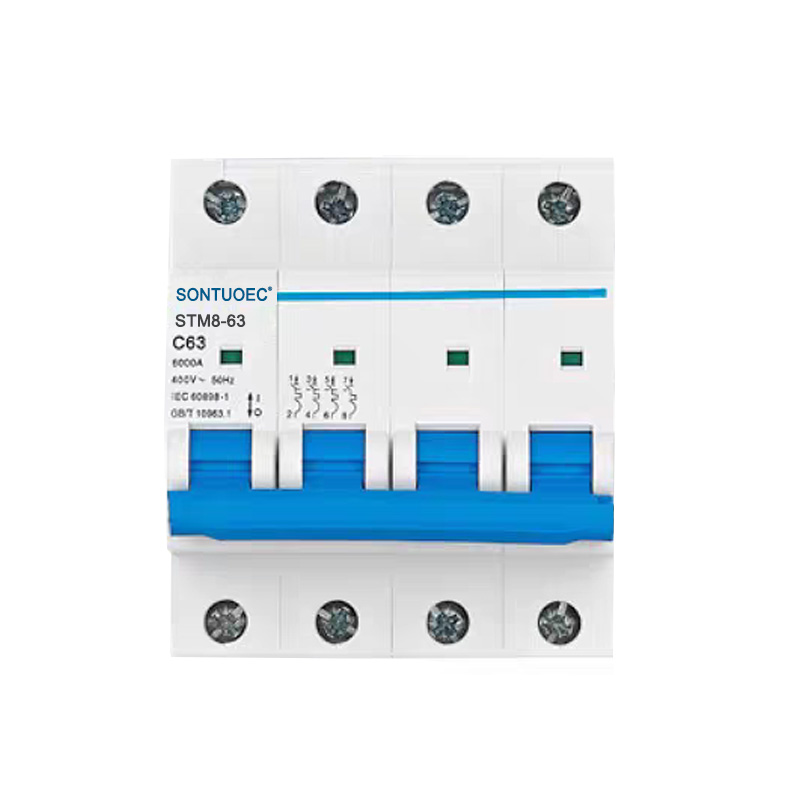

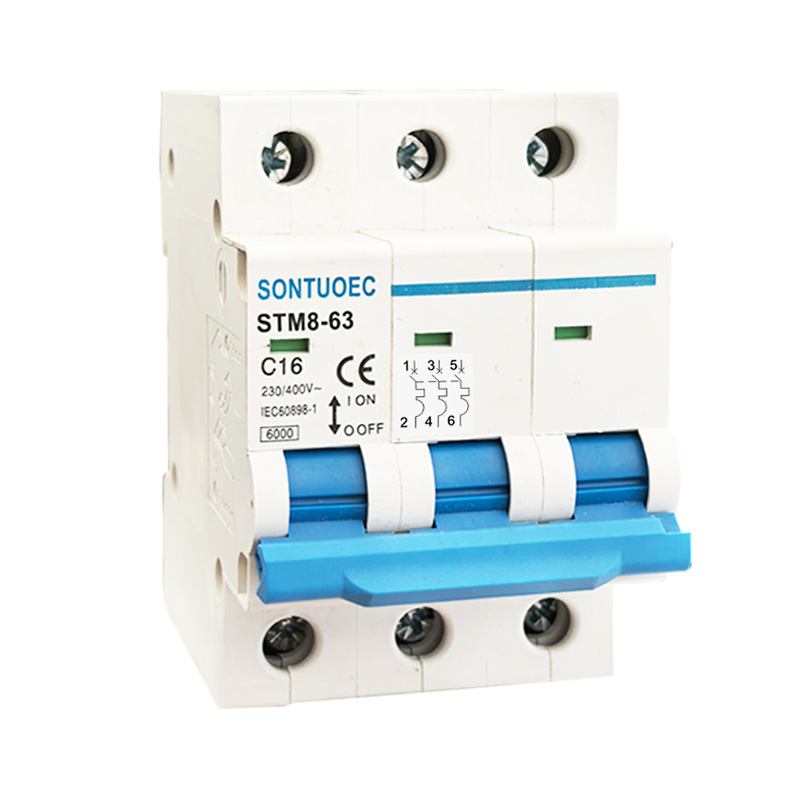

Interruptor de circuit en miniatura STM8-63 6ka 1p 2p 3p 4p 16a 230/400V

Sontuoec és un dels proveïdors/fabricants xinesos especialitzats en la producció de petits electrodomèstics elèctrics STM8-63 Circuit en miniatura 6KA 1p 2p 3p 4p 16a 230/400V té les característiques de l'estructura avançada, el rendiment fiable, la capacitat de trencament elevada, l'aparença elegant i la seva closca i les parts estan fabricades amb material amb resistència a l'impacte, forta característica de flama. És adequat per al sistema de potència de 50/60Hz, tensió nominal de 230/400V i el corrent nominal fins a 63A. S’aplica principalment a l’edifici d’oficines, residència, per a la il·luminació, la distribució d’energia i la sobrecàrrega i la protecció dels equips de curtcircuit. Normalment, també es pot utilitzar com a transferència no freqüent del sistema d’energia. S’ajusta als estàndards IEC60898-1.

Model:STM8-63

Envieu la consulta

Descripció del producte

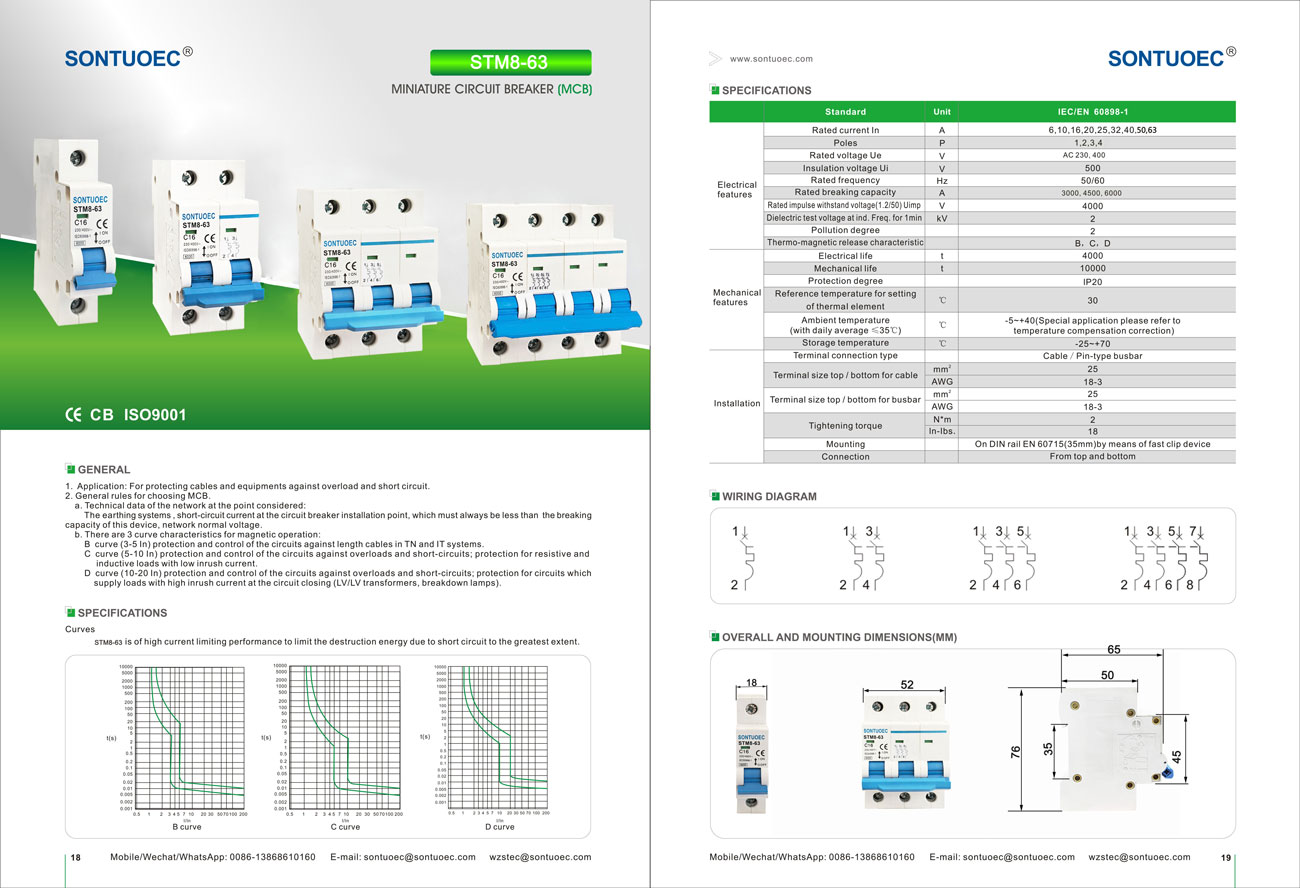

Especificacions:

	Estàndard		IEC/EN 60898-1
Característiques elèctriques	Classificat corrent a	A	1,2,4,6,10,16,20,25,32,40,50,63
	Pols	P	1,2,3,4
	Tensió nominal UE	V	Cap 230, 400
	Tensió d’aïllament UI	V	500
	Freqüència nominal	Hz	50/60
	Capacitat de trencament nominal	A	3000, 4500, 6000
	La tensió d’impulsió nominal (1,2/50) UIMP	V	4000
	Tensió de prova dielèctrica a Ind.Freq. Per a 1 min	KV	2
	Grau de contaminació		2
	Característica de llançament termo-magnètic		B, C, D
Característiques mecàniques	Elèctric vida	t	4000
	Vida mecànica	t	10000
	Grau de protecció		IP20
	Temperatura de referència per a la configuració	ºC	30
	d’element tèrmic	ºC	30
	Temperatura ambient	ºC	-5 ~+40 (especial Sol·licitud, consulteu
	(amb mitjana diària ≤35ºC)	ºC	temperatura Correcció de compensació)
	Temperatura d'emmagatzematge	ºC	-25 ~+70
Instal·lació	Terminal Tipus de connexió		Cable/pin-tipus Barra
	Mida del terminal superior/inferior del cable	mm²	25
	Mida del terminal superior/inferior del cable	Phere	18 de març
	Mida terminal superior/inferior per a Barra	mm²	25
	Mida terminal superior/inferior per a Barra	Phere	18 de març
	Parell d’ajustament	N^*m	2
	Parell d’ajustament	In-lbs	18
	Muntatge		al damunt de DIN Rail EN 60715 (35 mm) mitjançant un dispositiu de clip ràpid
	Conexió		Des de A la part superior i inferior

Funcions principals del trencador de circuits en miniatura STB1-63

1. Protecció de la càrrega: Quan el corrent del circuit supera el valor nominal del MCB, el trencador de circuits en miniatura STM8-63 6KA 1p 2p 3p 3p 4p 16a 230/400V tallarà automàticament el circuit en un període de temps establert per evitar que el circuit i els equips es vegin sobreescalfament.

2. Protecció contra el circuit: Quan es produeix un curtcircuit al circuit, el trencador de circuit en miniatura STB1-63 va tallar el circuit immediatament per evitar que el corrent de curtcircuit danyi el circuit i els equips.

3.Aleakage Protection (alguns MCB tenen aquesta funció): Per a MCBS amb protecció de fuites, quan hi ha fuites al circuit, el STB1-63 Circuit Breaker Will es va tallar ràpidament el circuit per protegir la seguretat personal.

Principi de funcionament de MCBS

Els MCB solen contenir un detector de viatges magnètics o electrònics tèrmics al seu interior, que s’utilitza per detectar canvis en el corrent del circuit. Quan el corrent és anormal, el davanter desencadena el mecanisme de disminució del MCB, provocant que el circuit miniatura STB1-63 va tallar ràpidament el circuit.

1. Striker magnètic tèrmic: utilitza la calor generada quan el corrent passa pel conductor per desencadenar la disminució. Quan el corrent és massa gran, el conductor s’escalfa, provocant que el bimetal dins del davanter magnètic tèrmic es doblegui, provocant així el mecanisme d’abandonament.

2. Striker electronic: utilitza components electrònics per detectar els canvis actuals i controlar l’acció del mecanisme de disminució. Quan es detecta un corrent anormal, el davanter electrònic envia un senyal al mecanisme de trepitja per tallar el circuit.

Escenaris d'aplicació de MCB

Els MCB s’utilitzen àmpliament en sistemes elèctrics en zones residencials, comercials i industrials per protegir els circuits i els equips dels danys causats per corrents anormals. Normalment s’instal·len en caixes de distribució, taulons o armaris de control i s’utilitzen com a interruptor principal o commutador de branca d’un circuit.

Selecció i instal·lació de MCBS

1.Selecció: Quan seleccioneu MCBS, heu de considerar factors com el corrent nominal del circuit, el nivell de tensió, les característiques de protecció i si es requereix protecció de fuites. També és important assegurar-se que els escenaris de circuit en miniatura STB1-63 seleccionats amb normes i regulacions de seguretat elèctrica locals.

2. Instal·lació: El trencador de circuits en miniatura STM8-63 6KA 1p 2p 3p 4p 16A 230/400V s’ha d’instal·lar en un entorn sec i ventilat lliure de gasos corrosius i assegurar-se que estigui cablejat correctament i de manera segura. Durant la instal·lació, s’ha d’observar les regulacions rellevants de seguretat elèctrica i els procediments operatius.
