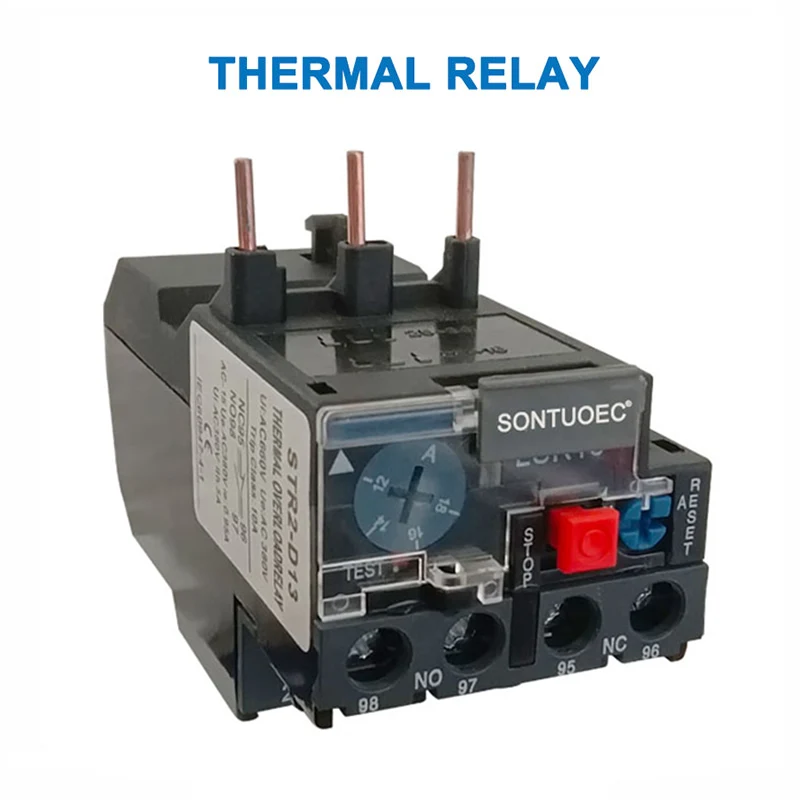

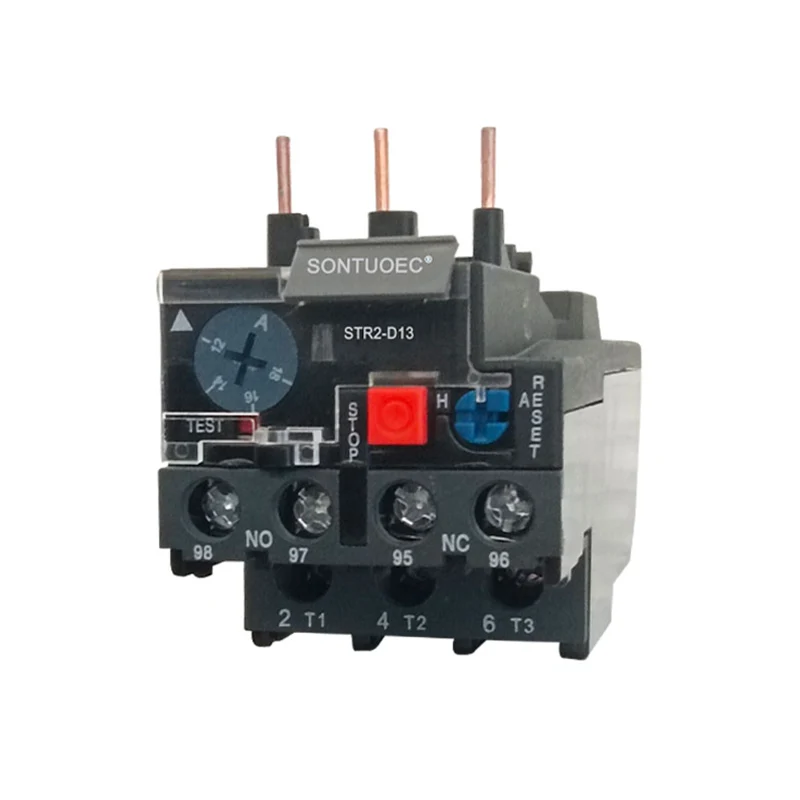

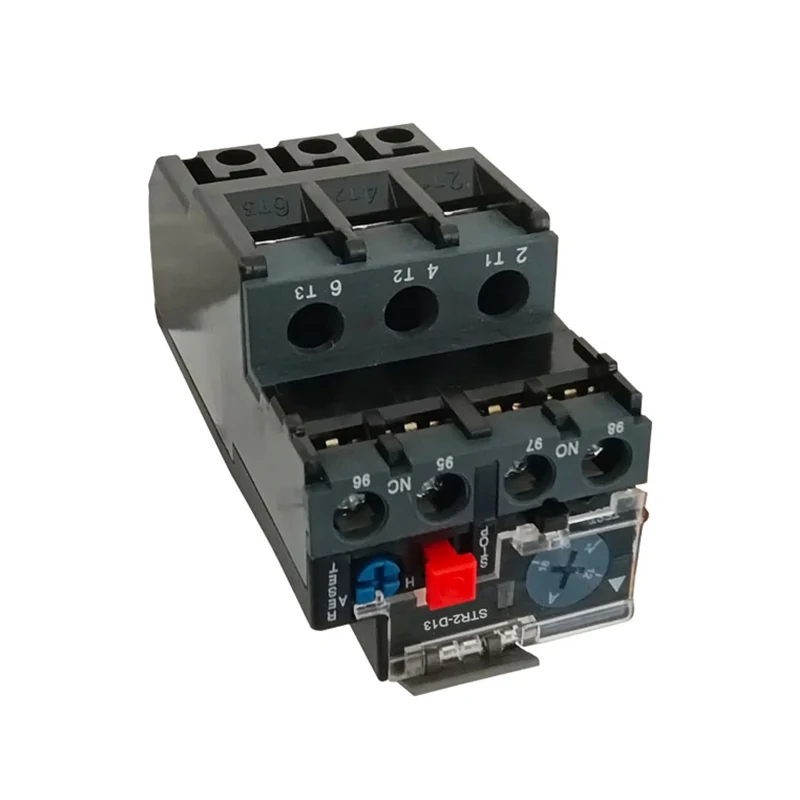

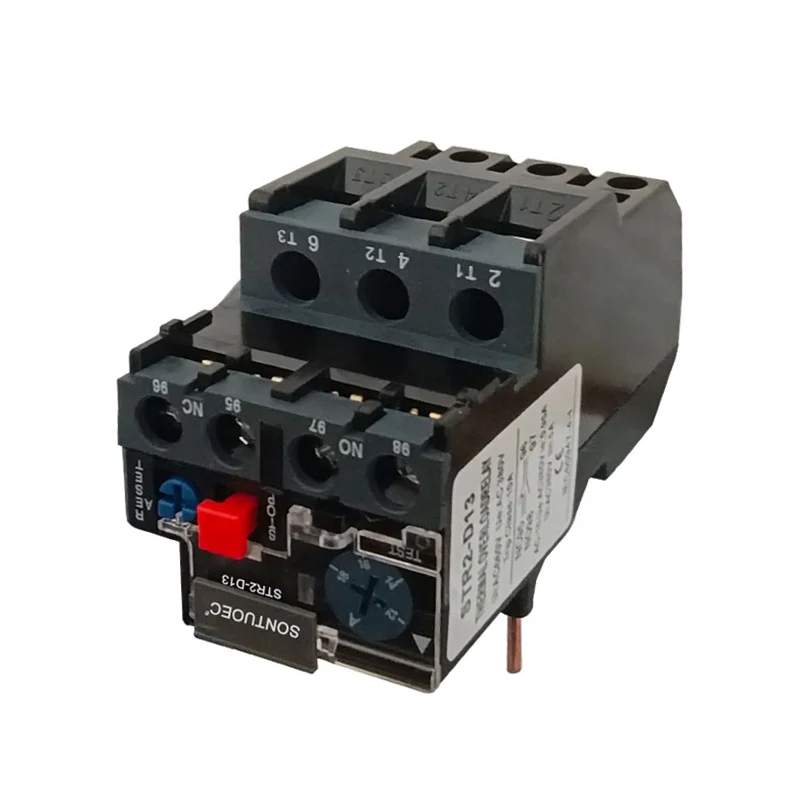

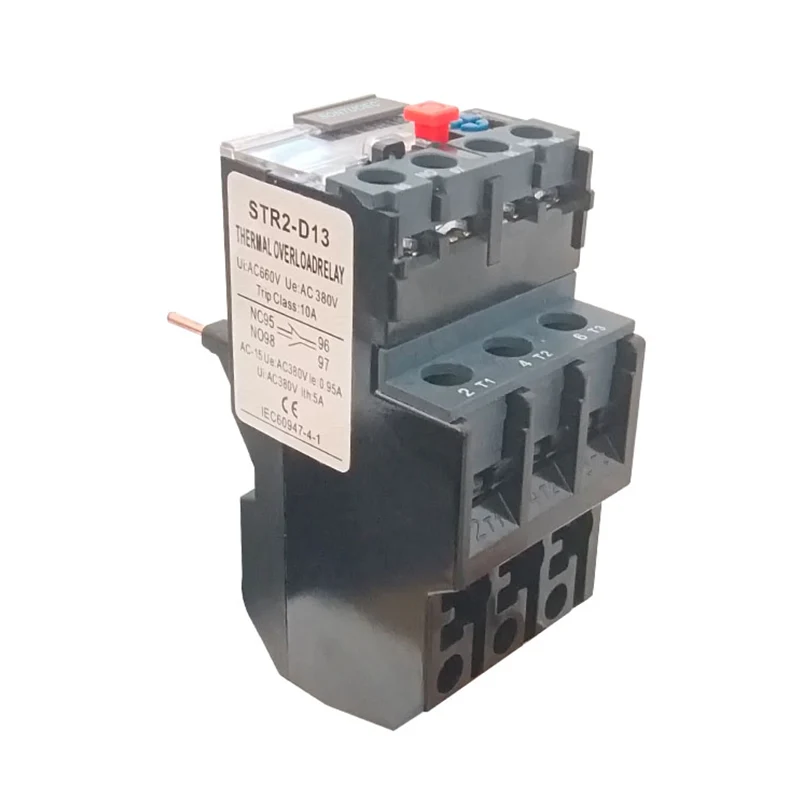

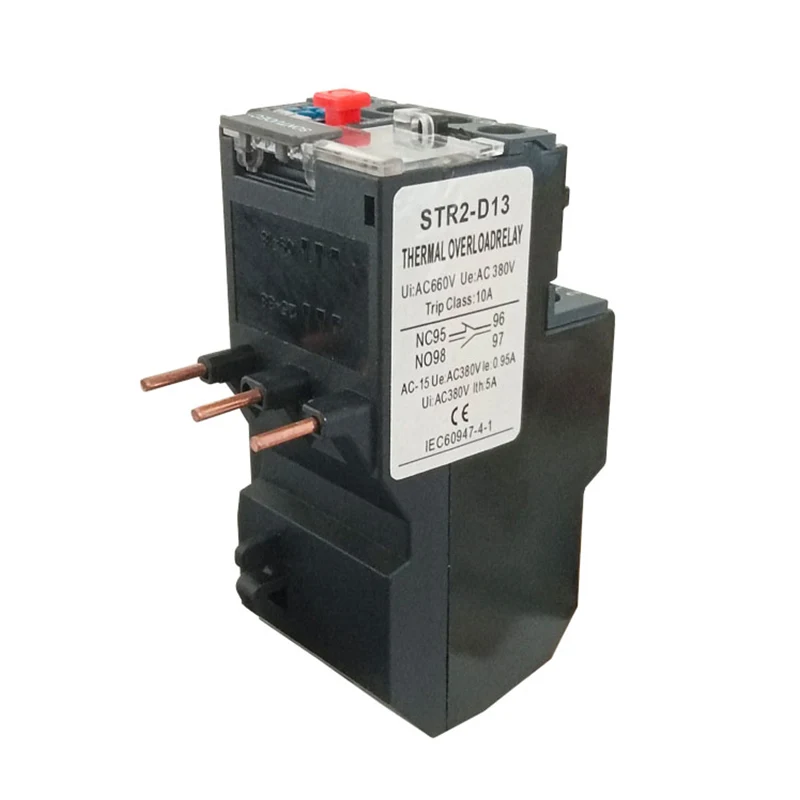

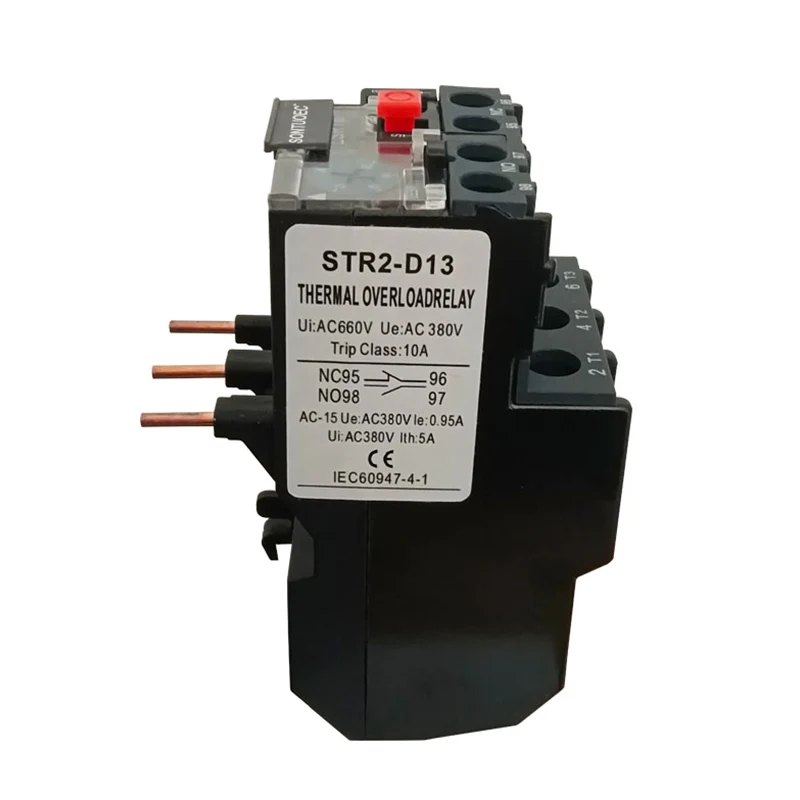

Relé tèrmic STR2-D13

Especificacions:

Paràmetres tecnològics principals

Composició i estructura

El relé tèrmic STR2-D13 consisteix principalment en elements de calefacció, bimetal, contactes i un conjunt de mecanisme de transmissió i ajust. Entre ells, l’element de calefacció és una peça de filferro de resistència amb un valor de resistència petita, que es connecta en sèrie al circuit principal del motor per protegir -se; La fulla bimetal està feta de dos tipus de làmines metàl·liques amb diferents coeficients d’expansió tèrmica enrotllades i pressionades juntes i, quan el corrent elèctric passa per l’element de calefacció, la làmina bimetal es doblarà a causa de la calor.

Paràmetres tècnics

Els principals paràmetres tècnics del relé tèrmic STR2-D13 inclouen la tensió nominal, el corrent nominal, la freqüència nominal i el rang de corrent de rectificació. Entre ells, la tensió nominal es refereix al valor de tensió més alt que el relé tèrmic STR2-D13 pot funcionar normalment, generalment de 220V, 380V, 600V, etc .; El corrent nominal fa referència al corrent mitjançant el relé tèrmic STR2-D13; La freqüència nominal està generalment dissenyada d’acord amb els 45-62Hz; El rang del corrent nominal descriu la relació entre el temps d’acció del relé tèrmic STR2-D13 i el quadrat del corrent inversament proporcional sota la condició d’un determinat corrent.

Característiques de funcionament

Les característiques de funcionament d’un relé tèrmic STR2-D13 depenen principalment del seu element bimetal i escalfament intern. Quan el motor està sobrecarregat, el corrent en el bobinat augmenta i el corrent a través de l’element de relé tèrmic STR2-D13 també augmenta, fent que el bimetal pugi a una temperatura més alta i doblegui en major mesura, empenyent així la vareta de connexió i desconnecta el circuit de control. Després que s'hagi accionat el relé tèrmic STR2-D13, el bimetal requereix un període de refrigeració abans que es pugui restablir.

Rol i aplicació

Els relleus tèrmics STR2-D13 s’utilitzen principalment per protegir els motors elèctrics contra falles com ara sobrecàrregues, pauses de fase i subministraments d’alimentació trifàsics desequilibrats. En els circuits del motor, els relés tèrmics STR2-D13 són més efectius quan s’utilitzen conjuntament amb interruptors de circuit amb protecció de curtcircuit. A més, també es poden utilitzar relleus tèrmics STR2-D13 per a la protecció de sobrecàrrega d’altres equips elèctrics o circuits elèctrics.

Precaucions per a la selecció i l'ús

Quan es seleccioneu els relés tèrmics STR2-D13, s’hauria de tenir en compte la consideració integral segons el corrent nominal del motor, l’entorn de treball, el corrent inicial, la naturalesa de la càrrega i altres factors. El relé tèrmic STR2-D13 s’ha d’instal·lar en un entorn de gas sec, ventilat, no corrosiu i assegurar-se que el seu cablejat sigui correcte i ferm.

En el transcurs de l’ús, l’estat de treball del relé tèrmic STR2-D13 s’ha de comprovar regularment per assegurar-se que el seu funcionament i la seguretat normals. Si la sobrecàrrega del motor és defectuosa, per tal d’evitar que torni a començar el motor fàcilment, el relé tèrmic STR2-D13 s’ha de restablir manualment.
