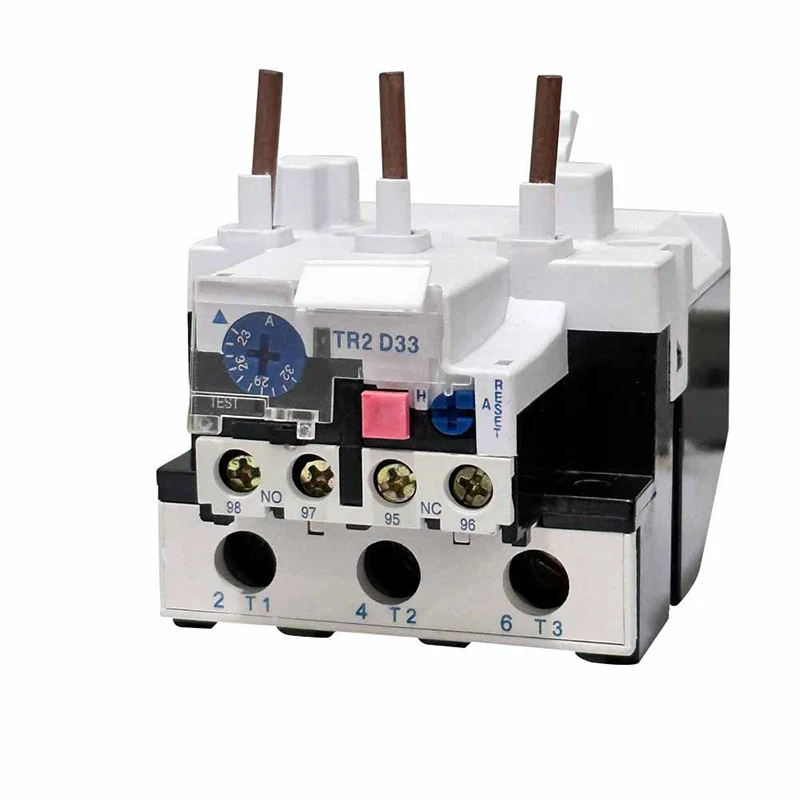

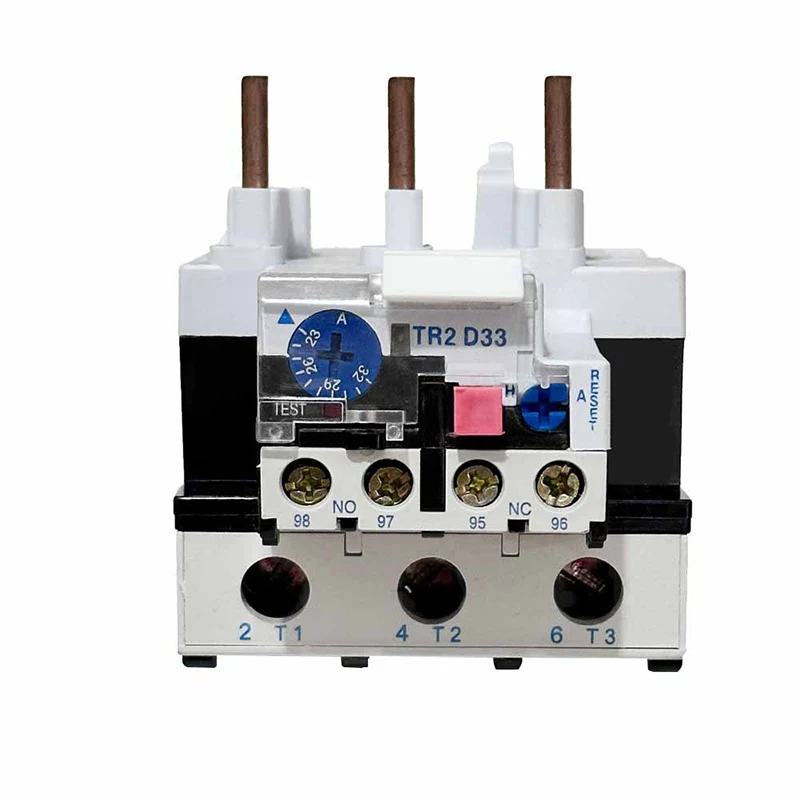

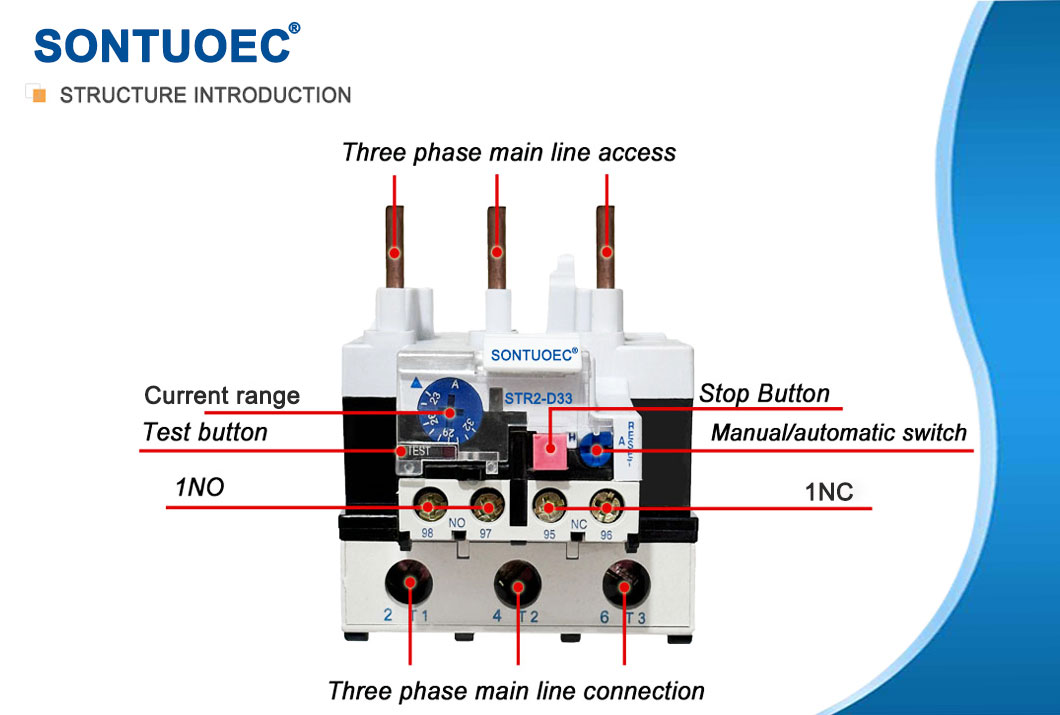

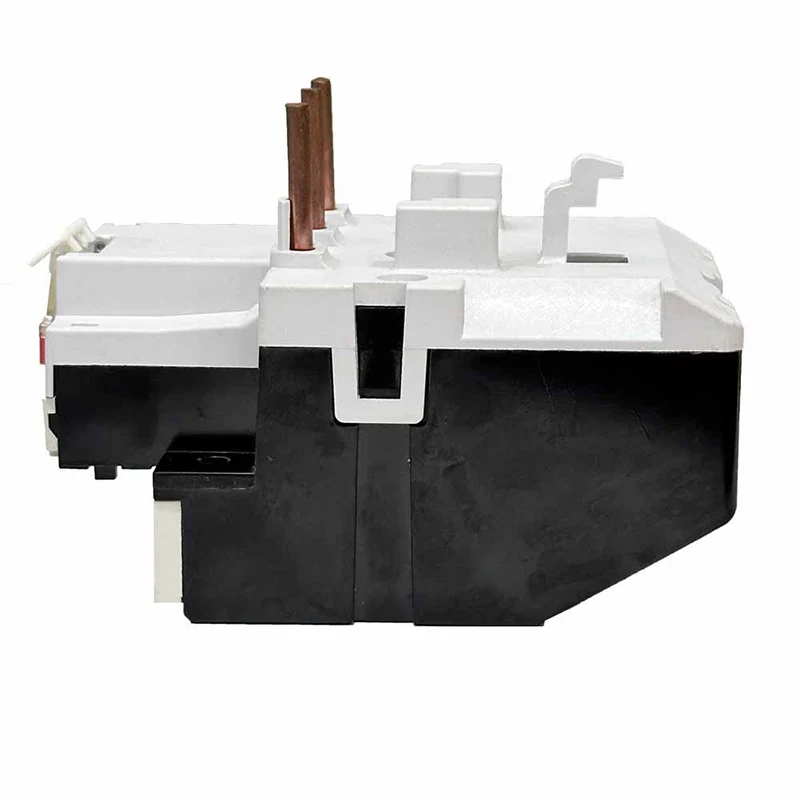

Relé de sobrecàrrega tèrmica STR2-D33

Els relés de sobrecàrrega tèrmica STR2-D33 treballen en el principi de l'efecte tèrmic del corrent elèctric. Quan un motor està sobrecarregat, el seu corrent augmenta, provocant que l’element de calefacció dins del relé de sobrecàrrega tèrmica s’escalfi. Aquesta calor es transfereix al bimetal, que està formada per dos metalls amb coeficients diferents d’expansió tèrmica, de manera que es doblega quan s’escalfa. Quan la flexió arriba a un punt determinat, desencadena un dispositiu mecànic, normalment un contacte, que desconnecta la font d’alimentació al motor, protegint -la així dels danys.

Envieu la consulta

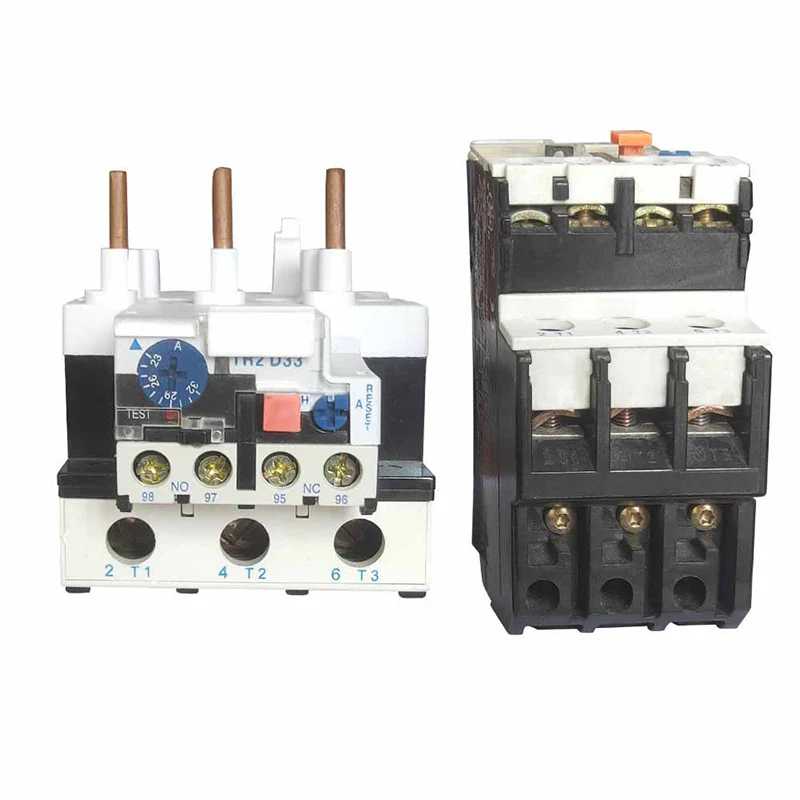

Descripció del producte

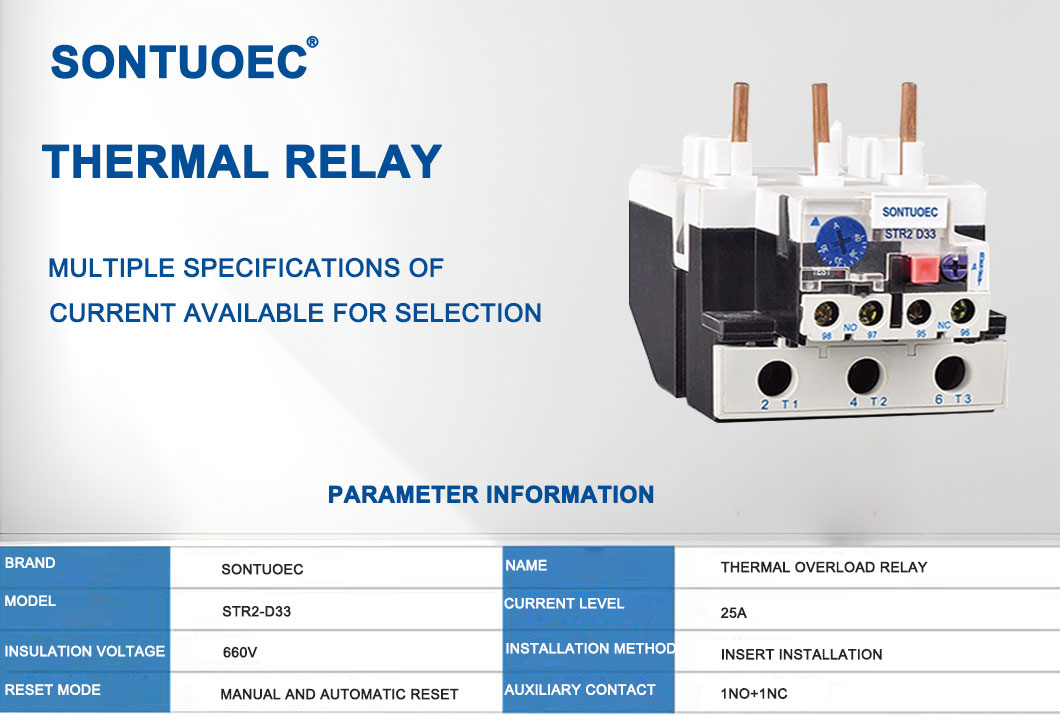

Especificacions:

Producte Nom	Relé de sobrecàrrega tèrmica
Model	ST2-D33
Material	Components electrònics de plàstic i electrònica
Tèrmic Contacte	1NO+1NC
Tèrmic Corrent reladat	23a-93a	Si us plau, nota el corrent distància
Str2-93	Interval de corrent regulable (a) Range de configuració	3322	23 ～ 26 ～ 32	STR2-40 ～ 95
		3353	17 ～ 25
		3355	30 ～ 33 ～ 36 ～ 40
		3357	37 ～ 41 ～ 46 ～ 50	STR2-50 ～ 95
		3359	48 ～ 51 ～ 60 ～ 65	STR2-50 ～ 95
		3361	55 ～ 0 ～ 65 ～ 70	STR2-62 ～ 95
		3363	63 ～ 71 ～ 80	Str2-80/str2-95
		3365	80 ～ 85 ～ 93	Str2-95
Frecuència	660V
Classe de tripes	50/60Hz
Color	Com es mostra la imatge

Paràmetres tecnològics principals

Model	Corrent nominal	No.	Range de configuració (a)	Per al contactor
STR2-25	25	1301	0,1 ～ 0,12 ～ 0,14 ～ 0,16	STR2-9 ～ 32
		1302	0,16 ～ 0,19 ～ 0,22 ～ 0,25
		1303	0,25 ～ 0,3 ～ 0,35 ～ 0,4
		1304	0,4 ～ 0,05 ～ 0,63
		1305	0,63 ～ 0,8 ～ 0,9 ～ 1
		1306	1 ～ 1,2 ～ 1,4 ～ 1.6
		1307	1,6 ～ 1,9 ～ 2,2 ～ 2.5	STR2-12 ～ 32
		1308	2,5 ～ 3 ～ 3,5 ～ 4
		1309	4 ～ 5 ～ 6
		1312	5.5 ～ 6 ～ 7 ～ 8
		1314	7 ～ 8 ～ 9 ～ 10
		1316	9 ～ 11 ～ 13
		1321	12 ～ 14 ～ 16 ～ 18	STR2-12 ～ 32
		1322	17 ～ 21 ～ 25	STR2-12 ～ 32
		1353	23 ～ 32	STR2-25/32 (LC1-D25/32)
Str2-36	36	2353	23 ～ 26 ～ 29 ～ 32	STR2-25/32 (LC1-D25/32)
		2353	28 ～ 32 ～ 36	Str2-32
		2353	30 ～ 40	Str2-32
Str2-93	93	3322	23 ～ 26 ～ 32	STR2-40 ～ 95
		3353	17 ～ 25
		3355	30 ～ 33 ～ 36 ～ 40
		3357	37 ～ 41 ～ 46 ～ 50	STR2-50 ～ 95
		3359	48 ～ 51 ～ 60 ～ 65	STR2-50 ～ 95
		3361	55 ～ 0 ～ 65 ～ 70	STR2-62 ～ 95
		3363	63 ～ 71 ～ 80	Str2-80/str2-95
		3365	80 ～ 85 ～ 93	Str2-95
STR2-140	140		80 ～ 104
			95 ～ 120
			110 ～ 140

Funcions principals

Protecció de sobrecàrrega: Quan la càrrega del motor supera el valor nominal, el relé de sobrecàrrega tèrmica tallarà la font d'alimentació per evitar que el motor es pugui sobreescalfar i danys.

Protecció contra el sobreescalfament: si el motor sobreescalfa per algun motiu (per exemple, una alta temperatura ambient o una mala dissipació de calor), el relé de sobrecàrrega tèrmica també tallarà la font d'alimentació.

Funció d’indicació: Molts relés de sobrecàrrega tèrmica tenen una funció d’indicació, que indica o canvia l’estat quan el motor està sobrecarregat o sobreescalfat, de manera que l’operador pugui trobar i prendre mesures a temps.

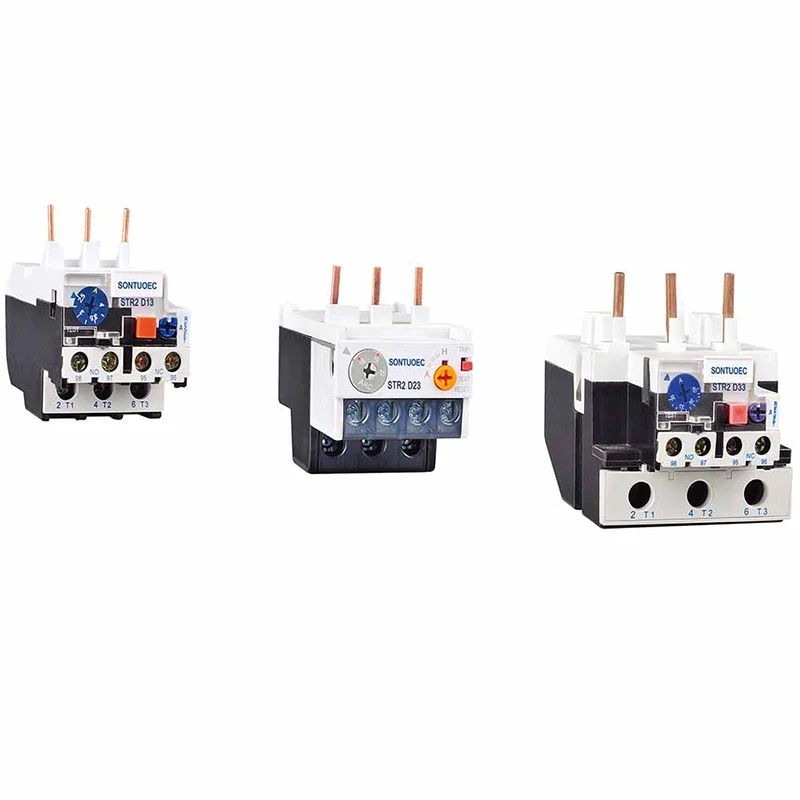

Relay Auto Relay STR2-D Series de relé de sobrecàrrega tèrmica es pot utilitzar en el circuit de 50/60 Hz, la tensió d’aïllament nominal 660 V, corrent nominal 0,1-93a per protegir la ruptura de fase quan el motor elèctric és sobrecàrrega, el relé té un mecanisme diferent i una compensació de temperatura es pot connectar en el contactor de la sèrie ST1 60947-1.

Escenaris de sol·licitud

Els relés de sobrecàrrega tèrmica s’utilitzen àmpliament en diversos entorns industrials i comercials, especialment en equips que requereixen unitats de motor elèctric. Per exemple, s’utilitzen en bombes, compressors, ventiladors, transportadors i una varietat d’altres equips mecànics per assegurar -se que aquests equips es poden tancar amb seguretat en cas de sobrecàrrega o sobreescalfament.

Selecció i instal·lació

En seleccionar un relé de sobrecàrrega tèrmica, cal tenir en compte factors com la qualificació d’energia del motor, l’entorn operatiu i les característiques de càrrega. També és necessari garantir que el corrent nominal del relé de sobrecàrrega tèrmica coincideixi amb el corrent nominal del motor i que tingui una sobrecàrrega adequada i un sobreescalfament de protecció.

Quan instal·leu un relé de sobrecàrrega tèrmica, heu de seguir les directrius del fabricant i assegurar -vos que estigui connectat correctament als circuits de control i potència del motor. A més, cal inspeccionar i mantenir els relés de sobrecàrrega tèrmica regularment per assegurar una bona operació i una llarga vida útil.
