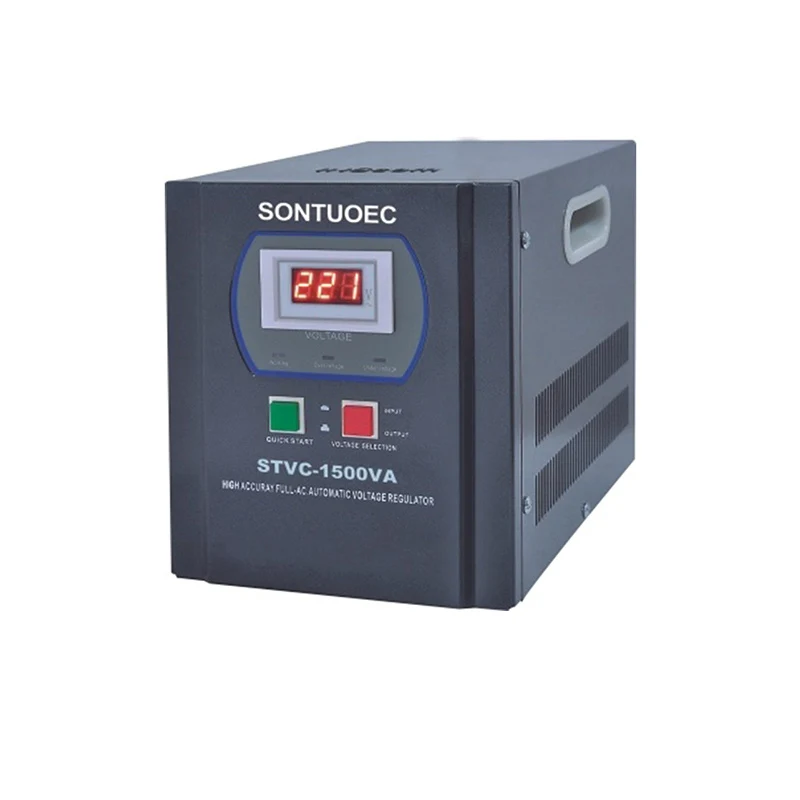

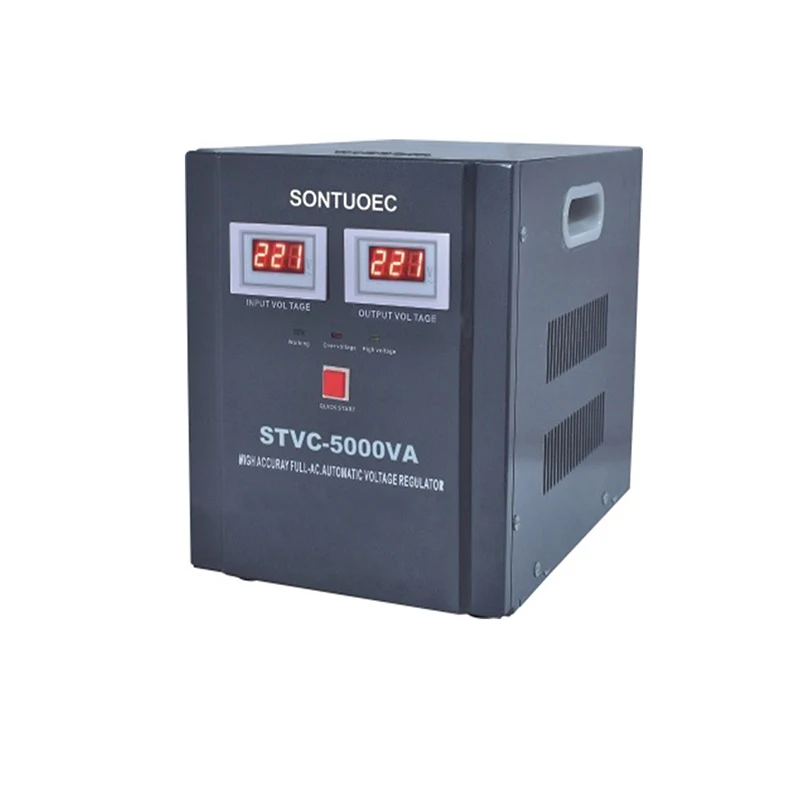

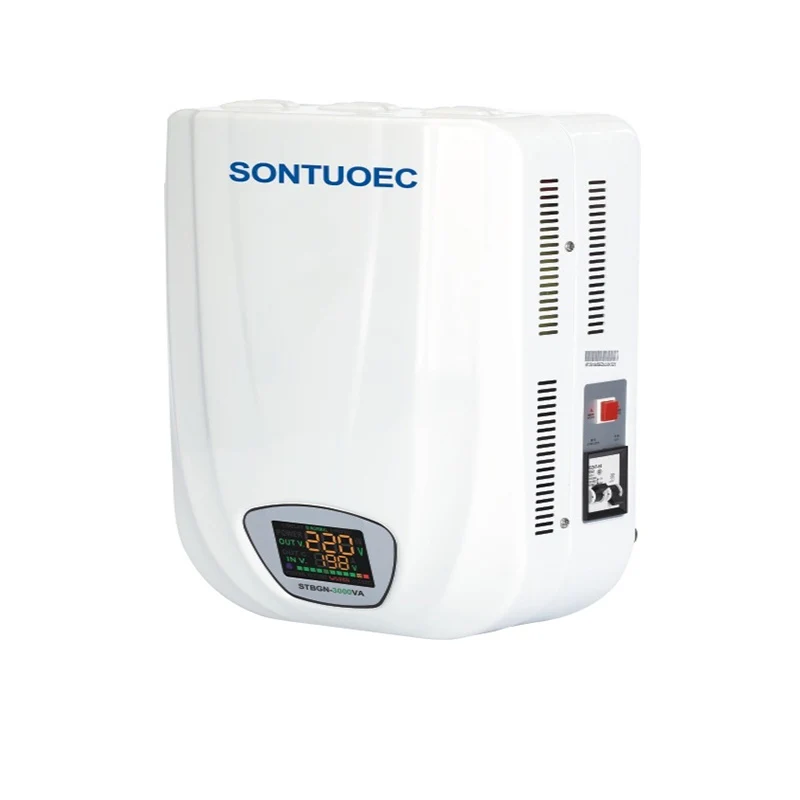

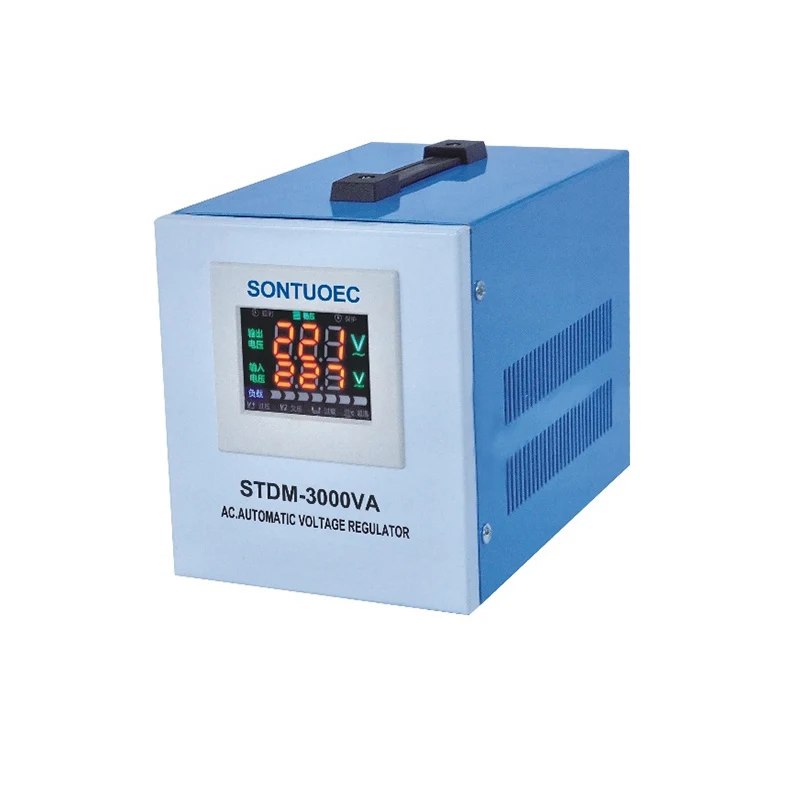

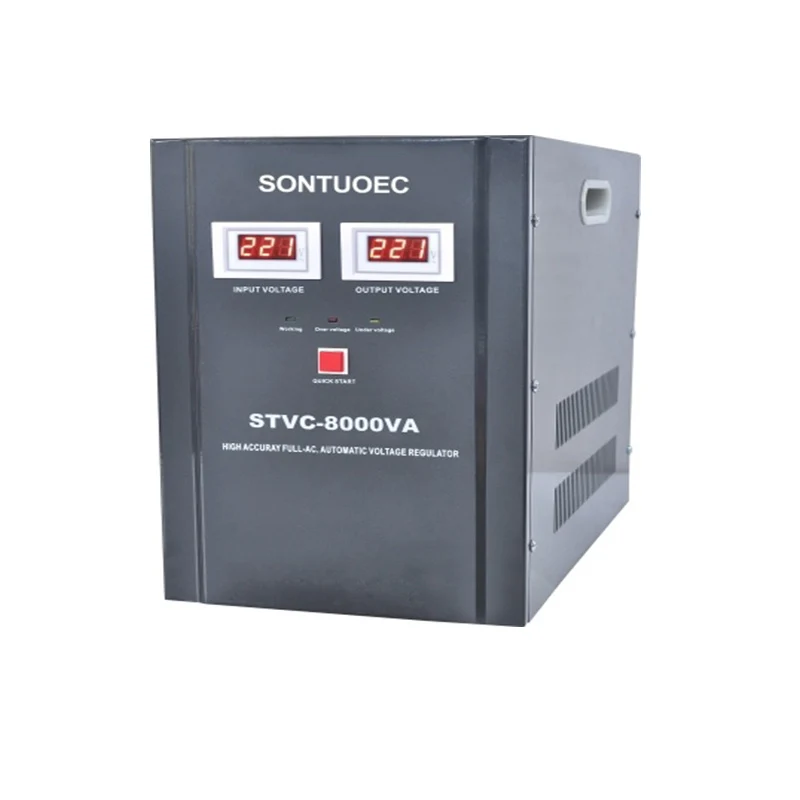

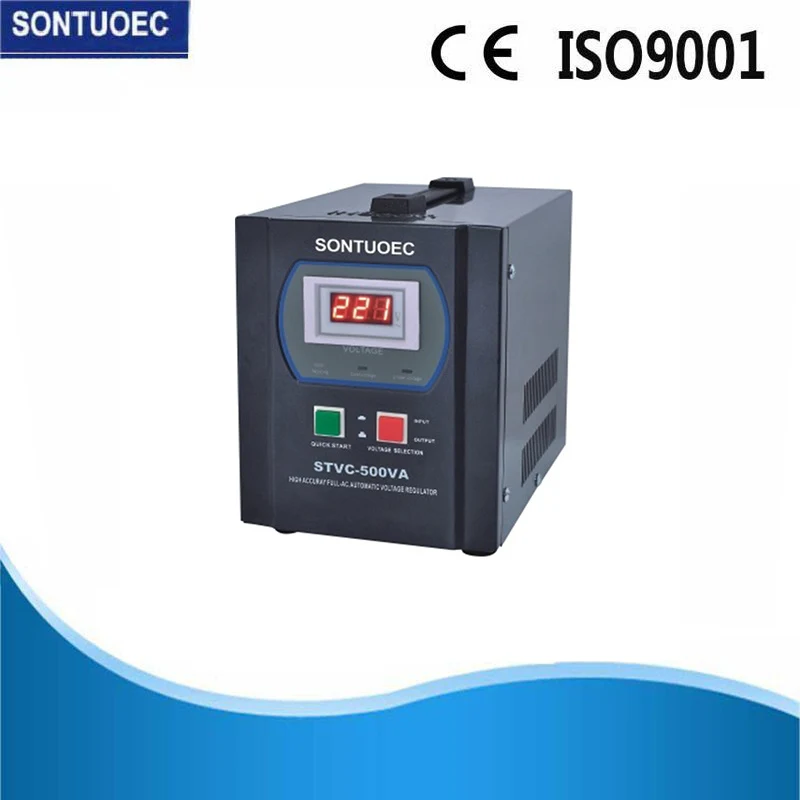

Estabilitzador del regulador de tensió

El principi de funcionament de l’estabilitzador del regulador de tensió es pot basar en diverses tècniques i dissenys, incloses, però sense limitar -se a les següents:

Circuits de regulador de tensió simple: realitzat per la connexió en sèrie d’una resistència i un díode. A causa de la corba de corrent de tensió logarítmica del díode, la tensió a través del díode només canviarà lleugerament a mesura que canvia el corrent d'entrada. Aquest circuit és adequat per a aplicacions que no requereixen precisió i eficiència d’alta tensió.

Bucle de control de retroalimentació negativa: comparant la tensió real amb una tensió de referència fixa, el valor d’error s’amplifica i s’envia al regulador de tensió i la sortida s’ajusta per fer que el valor d’error sigui menor. Això forma un bucle de control de retroalimentació negativa i millora la precisió del control de tensió.

Mecanisme electromecànic: el senyal de detecció s’utilitza per generar un electromagnet per a l’estabilització de tensió. Quan la tensió s’aixeca, el corrent augmenta, l’electromagnet atrau el nucli de ferro i l’interruptor mecànic connectat al nucli de ferro es trenca, fent que la tensió caigui; i viceversa.

Funció:

L’estabilitzador del regulador de tensió és un autotransformador ajustable contínuament amb una relació de gir. Quan el raspall del regulador de tensió llisca al llarg de la superfície polida de la bobina mitjançant l’eix de la roda de la mà i el suport del raspall, es pot canviar contínuament la relació de gir. Per tant, la tensió de sortida s’ajusta sense problemes de zero a l’alçada anterior.

Adaptació:

Els reguladors de la sèrie es caracteritzen per forma d'ona no distorsionada, mida petita, pes lleuger, alta eficiència, ús convenient, rendiment fiable i funcionament a llarg termini. S’utilitzen per a la regulació de tensió, el control de la temperatura, l’enfosquiment, el control d’energia, etc., la instrumentació metal·lúrgica, la fabricació electromecànica, la indústria lleugera, els experiments científics, els serveis públics, els electrodomèstics, el control de la temperatura, l’enfosquiment i el control d’energia, etc., és un regulador ideal de tensió de CA.

1. Temperatura ambient: temperatura màxima + 40 ºC, temperatura mínima -15 ºC

2. Altitud: L’altitud on s’instal·la el regulador no supera els 1000 metres

3. Humitat de l’aire relatiu: la humitat relativa mitjana mensual d’un mes humit és del 90%i la temperatura mitjana del mes és de 25 ºC de tensió d’alimentació de la forma d’ona:

4.La forma d’ona de tensió d’alimentació és una ona sinusoïdal o similar a una ona sinusoïdal El lloc d’instal·lació està lliure de gasos, vapors, dipòsits químics, pols, brutícia i altres mitjans explosius i agressius que afecten greument l’aïllament del regulador.

5. El lloc d’instal·lació ha d’estar lliure de vibracions i cops greus.

6. Ús indo.

NOTA! -Elecció: consells Aquest producte regulador no es pot utilitzar en paral·lel.

Una sèrie: De: 500VA a 10000VA de la sèrie; Única fase

Punts competitius:

1. El volum és menor que el dispositiu tradicional; Fàcil de moure i instal·lar amb 4 rodes.

2. amb protecció de seqüència de fase per evitar que connecti el filferro equivocat;

3. Amb més ventiladors, el rendiment de la transferència de calor és més millor, l’augment de la temperatura és més baix;: la capacitat de càrrega és més elevada i constant;

4. La construcció d’instal·lació de les bobines és més raonable.

5. Vegulador de tensió integrada per separat intel·ligent
