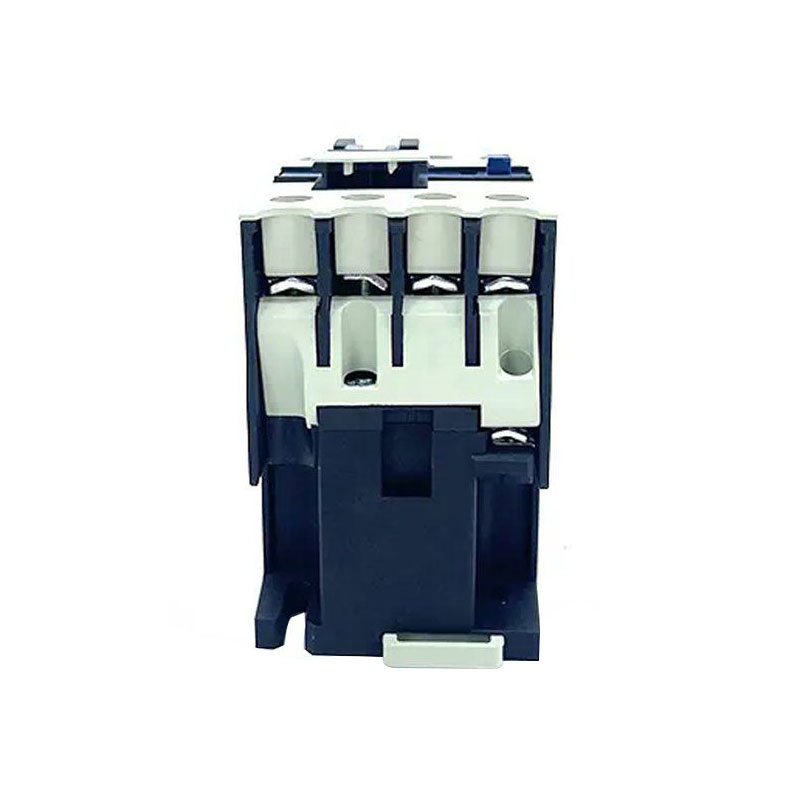

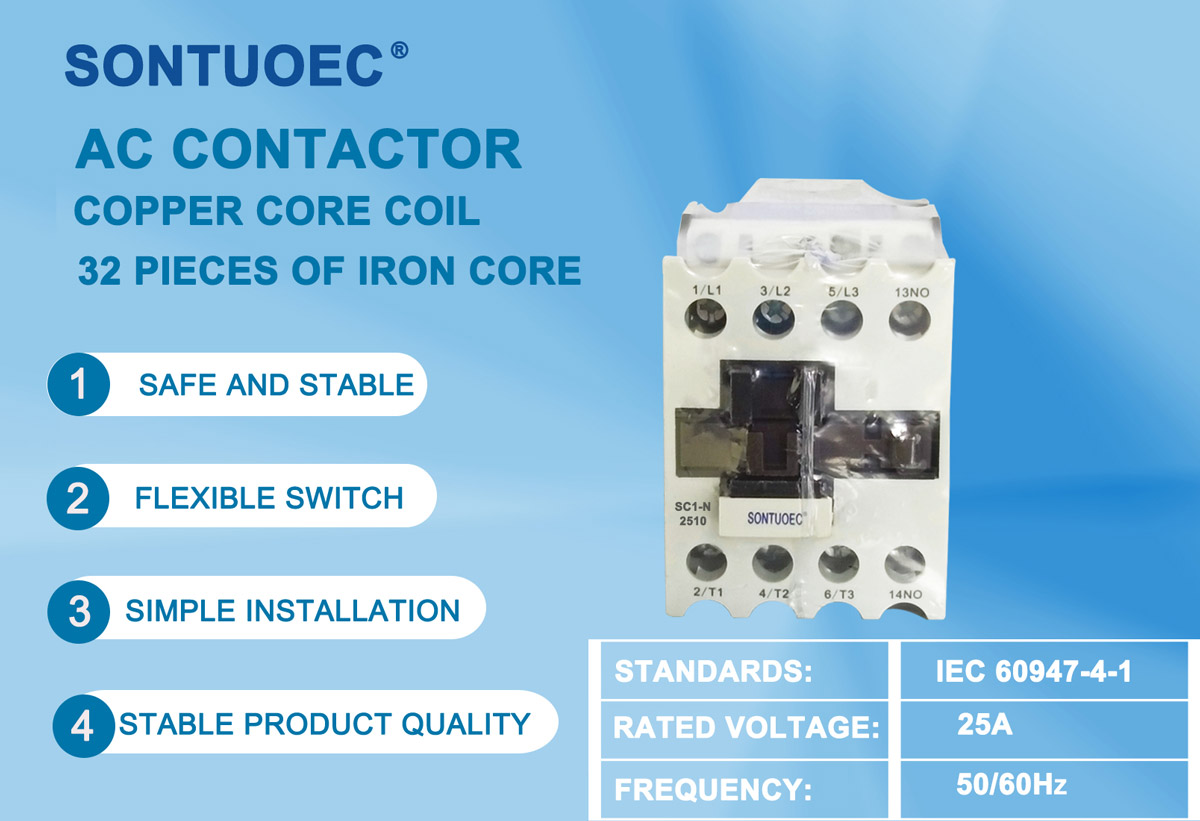

Contactador de 3 pols de CA

3 Pole AC Contactor és un contactor de CA amb tres contactes independents (o pols), cadascun dels quals controla una fase d’un sistema de potència trifàsica. La seva funció principal és controlar de forma remota l’inici, l’aturada i la inversió de motors trifàsics o d’altres càrregues trifàsiques. Controlant l’encesa i desactivació d’aquests tres contactes, es pot adonar de la connexió i la desconnexió del circuit trifàsic, controlant així l’estat de treball de la càrrega elèctrica.

Envieu la consulta

Descripció del producte

Model	Capacitat de 2 fases sqirlel-								Corrent de calefacció nominal 1 (a)
	Potència nominal (KW)				Corrent d'operació nominal (a)
	220V-240V	380-440V	550V	660V	220-240V	380V-440V	550V	660V
SC1-N10	2.5	4.0	4.0	4.0	11	9	7	5	20
SC1-N11	3.5	5.5	5.5	5.5	13	12	9	7	20
SC1-N12	3.5	5.5	5.5	5.5	13	12	9	7	20
SC1-N20	5.5	11	11	7.5	22	22	17	9	32
SC1-N25	8.5	14	14	14	30	30	12	12	40
SC1-N35	12	20	20	20	40	40	17	17	40

Estructura i principi de treball

Estructura:

Sistema electromagnètic: inclou components com ara bobines, nuclis, etc., que s’utilitzen per generar flux magnètic per conduir l’obertura i el tancament del sistema de contacte.

Sistema de contacte: inclòs el contacte principal i el contacte auxiliar. El contacte principal s’utilitza per portar un gran corrent i el contacte auxiliar s’utilitza per adonar -se de la transmissió i la retroalimentació dels senyals de control.

Dispositiu d’extinció d’arc: s’utilitza per extingir l’arc generat quan el contacte està desconnectat per protegir el contacte dels danys.

Shell: S'utilitza per protegir els components interns de l'entorn extern.

Principi de treball:

Quan la bobina està energitzada, el nucli de ferro genera magnetisme i atrau el sistema de contacte per tancar-se, fent que el circuit trifàsic estigui obert.

Quan la bobina es desaconsella, el nucli de ferro perd el seu magnetisme i el sistema de contacte es separa sota l’acció de la molla per desconnectar el circuit trifàsic.

En tercer lloc, l’aplicació i la selecció

Aplicacions:

El contactor de 3 poles de CA és àmpliament utilitzat en automatització industrial, sistema elèctric i automatització d'edificis.

Es pot utilitzar per controlar les operacions com ara l’inici, l’aturada i la inversió de motors trifàsics.

També es pot utilitzar per realitzar el control remot i la protecció del sistema d’energia.

Selecció:

Quan seleccioneu un contactor de 3 pols de CA, s’han de tenir en compte factors com la tensió nominal, el corrent nominal i el tipus de càrrega del sistema d’alimentació.

La qualificació actual ha de ser superior o igual al corrent màxim de funcionament de la càrrega.

La qualificació de tensió s’ha d’adaptar al nivell de tensió del sistema d’alimentació.
